Mikä tekee yleisestä teräsjohtohihnasta luotettavan raskaaseen käyttöön?

1. Mikä on yleinen teräslankakuljetinhihna?

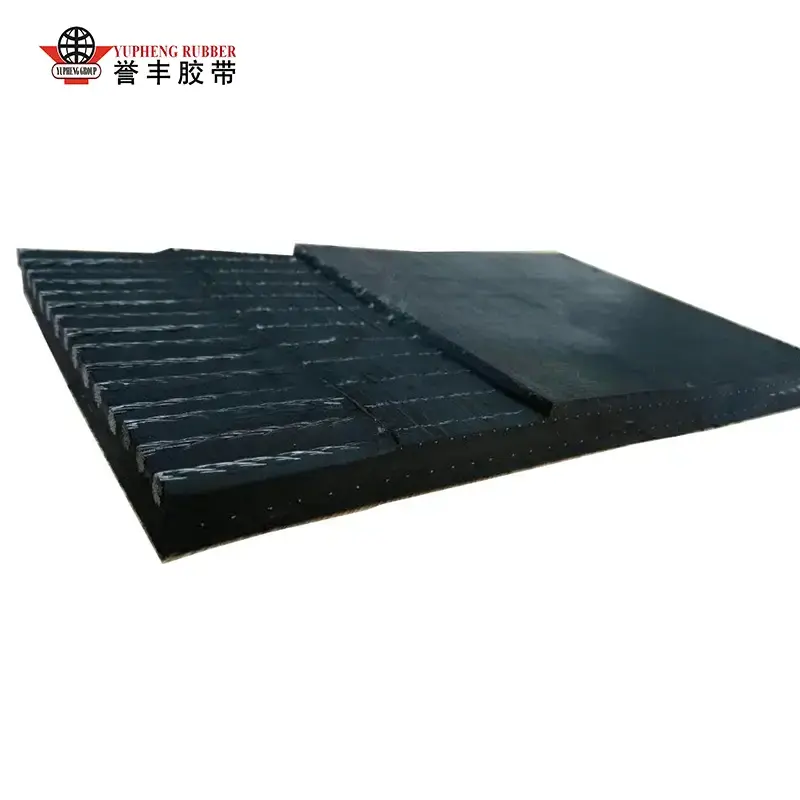

Yleinen teräsköysikuljetinhihna on sen rungon läpi pitkittäin järjestetyillä lujilla teräsköysillä vahvistettu kumihihna. Nämä narut kantavat ensisijaisen vetokuorman, kun taas ympäröivä kumi suojaa vahvistusta ja auttaa siirtämään voimia koko hihnarakenteessa.

Toisin kuin kangasvahvisteiset kuljetinhihnat, joiden vetolujuus perustuu tekstiilikerroksiin, teräsköysihihnoissa käytetään teräskaapeleita vaativien käyttöolosuhteiden tukemiseen. Tämä rakenne on erityisen hyödyllinen silloin, kun kuljettimen on kuljetettava raskaita materiaaleja pitkiä matkoja tai toimittava suuren hihnan jännityksen alaisena.

Termi "yleinen" viittaa tyypillisesti hihnaan, joka on tarkoitettu tavallisiin teollisiin kuljetustehtäviin pikemminkin kuin erikoissovellukseen, jolla on poikkeukselliset vaatimukset. Tarkka merkitys riippuu kuitenkin valmistajan tuoteluokituksesta ja projektille sovituista spesifikaatioista.

2. Pääkomponentit ja rakenne

Hihnan rakenteen ymmärtäminen auttaa ostajia tunnistamaan tekniset tiedot, jotka vaikuttavat kestävyyteen, toimintavakauteen ja huoltovaatimuksiin.

2.1 Teräsjohdon vahvistus

Pitkittäiset teräsköydet tarjoavat hihnan päävetolujuuden ja auttavat rajoittamaan venymistä kuormituksen alaisena. Niiden rakenteen, halkaisijan, etäisyyden ja sidosominaisuuksien on vastattava vaadittua hihnaluokkaa ja käyttöolosuhteita.

Korkeajännitejärjestelmissä johdon eheys on erityisen tärkeää. Vahvikkeiden vauriot tai korroosio voivat heikentää hihnan rakenteellista luotettavuutta, vaikka ulkokumi näyttää suhteellisen ehjältä.

2.2 Ydin ja liimakumi

Teräsnauhoja ympäröivä kumi auttaa säilyttämään asemansa, siirtää jännitystä ja suojaa vahvistusta kosteudelta ja syövyttävältä altistumiselta. Luotettava tartunta teräksen ja kumin välillä on välttämätöntä, koska irtoaminen voi mahdollistaa kulumisen edetä hihnan sisällä.

2.3 Yläkannen kumi

Yläkansi on kuljetettavaa materiaalia vasten ja on alttiina hankaukselle, leikkaukselle, iskuille ja muille käyttörasituksille. Sen koostumuksen ja paksuuden tulee heijastaa materiaalin kokoa, muotoa, lämpötilaa ja pinnan ominaisuuksia.

2.4 Alaosan kumi

Pohjakansi kulkee hihnapyörien ja välipyörien yli. Sen on kestettävä toistuvaa taipumista ja kitkaa samalla kun se suojaa sisäistä vahvistusta. Kannen valinnassa tulee ottaa huomioon kuljettimen hihnapyörän järjestely, käyttönopeus ja lastausolosuhteet.

2.5 Hihnan reunat ja jatkokset

Hihnan reunat suojaavat runkoa ulkoiselta altistumiselta, kun taas jatkos yhdistää hihnaosat jatkuvaksi silmukaksi. Teräsköysijärjestelmissä jatkosten suunnittelu ja työstö ovat erityisen tärkeitä, koska liitoksen on siirrettävä huomattavia vetokuormia vaarantamatta raudoitusta.

3. Teollisuuden tärkeimmät edut

3.1 Suuri vetolujuus raskaille kuormille

Teräsnauhavahvistus tukee korkeajännitteisiä kuljetussovelluksia, jotka voivat ylittää tavanomaisten tekstiilihihnojen käytännön ominaisuudet. Tämä tekee siitä arvokkaan vaihtoehdon raskaiden bulkkimateriaalien jatkuvaan siirtämiseen vaativissa teollisuusympäristöissä.

3.2 Alhainen venymä ja vakaa toiminta

Teräsnauhahihnoilla on yleensä pienempi pituussuuntainen venymä kuin vastaavilla kangashihnoilla samanlaisissa käyttöolosuhteissa. Pienempi venymä voi auttaa vähentämään sisäänottomatkan vaatimuksia ja yksinkertaistamaan jännityksen hallintaa, vaikka varsinaisessa suunnittelussa on silti otettava huomioon elastinen venytys, asennusolosuhteet ja käyttökuormitukset.

3.3 Soveltuvuus pitkän matkan kuljetukseen

Pitkät kuljetinreitit voivat aiheuttaa huomattavia jännitteitä ja ylläpitoongelmia. Oikein määritelty teräsnauhahihna voi tukea pitkän matkan kuljetusta ja vähentää tarvetta kompensoida liiallista hihnan venymistä.

3.4 Jatkuvan materiaalinkäsittelyn tuki

Kaivostoiminta, sementin tuotanto ja satamatoiminnot ovat usein riippuvaisia ​​keskeytymättömästä materiaalivirrasta. Kun hihnan rakenne, peitemassa, jatkos ja kuljetinrakenne on sovitettu yhteen, teräsköysijärjestelmä voi edistää luotettavaa toimintaa ja ennakoitavissa olevaa huollon suunnittelua.

3.5 Alhaisten elinkaarikustannusten mahdollisuus

Alkuostohinta on vain yksi osa kuljetinhihnan kustannuksista. Pienempi vaihtotiheys, pienempi altistuminen seisokkeille ja tehokas huolto voivat tehdä asianmukaisesti valitusta teräsnauhahihnasta taloudellisesti houkuttelevan sen käyttöiän ajan.

Nämä edut eivät ole automaattisia. Todelliset tulokset riippuvat hihnan laadusta, kuljettimen suunnittelusta, asennustarkkuudesta, materiaalinkäsittelyolosuhteista ja huoltokurista.

4. Yleiset teolliset sovellukset

Yleisiä teräsköysikuljetinhihnoja harkitaan yleisesti teollisuusjärjestelmissä, jotka vaativat suurta vetokapasiteettia, hallittua venymistä ja luotettavaa irtomateriaalien kuljetusta.

Kaivostoiminta ja mineraalien käsittely

Kaivostoiminnassa käytetään kuljetinhihnoja hiilen, rautamalmin, kuparimalmin, murskatun kiven ja muiden louhittujen materiaalien kuljettamiseen. Teräsvaijerirakenne voi sopia pitkille kuljetusreiteille ja suurille kuormituksille, joissa hihnan kireys ja toiminnan jatkuvuus ovat tärkeitä näkökohtia.

Sementti ja rakennusmateriaalit

Sementti- ja kiviaineslaitokset käsittelevät kalkkikiveä, klinkkeriä, hiekkaa, soraa ja vastaavia materiaaleja. Hihnan valinnassa tulee ottaa huomioon hankaus, hiukkaskoko, kuormitusvaikutus ja materiaalin lämpötila. Kuumia materiaaleja käytettäessä voidaan tarvita sopivasti mitoitettu lämmönkestävä kansi tavallisen yleiskäyttöisen yhdisteen sijaan.

Portit ja massaterminaalit

Satamat käyttävät kuljetinjärjestelmiä irtolastin siirtämiseen varastoalueiden, käsittelylaitteiden ja laivojen lastaus- tai purkutilojen välillä. Pitkät käyttötunnit ja suuret materiaalimäärät tekevät hihnan luotettavuudesta tärkeän suorituskyvyn ylläpitämisen ja käyttökatkojen vähentämisen.

Sähköntuotanto ja raskas teollisuus

Voimalaitokset, terästehtaat ja muut teollisuuslaitokset käyttävät kuljetinjärjestelmiä polttoaineen, raaka-aineiden ja tuotantoon liittyvien bulkkituotteiden kuljettamiseen. Tehtävästä riippuen ostajien on ehkä otettava huomioon palonkestävyys, lämmönkestävyys tai muut sovelluskohtaiset ominaisuudet.

5. Oikean yleisen teräslangan kuljetinhihnan valitseminen

Oikean hihnan valinta alkaa kuljetinjärjestelmän ymmärtämisestä eikä tuotteen valinnasta hinnan tai yksittäisen lujuusluokituksen perusteella. Seuraavat tekijät auttavat ostajia laatimaan selkeän teknisen eritelmän.

5.1 Määritä vaadittu vetolujuus

Teräsnauhahihnat luokitellaan usein käyttämällä ST-luokituksia, jotka ilmaisevat hihnan nimellisvetolujuuden N/mm. Vaadittu arvo riippuu lasketusta suurimmasta käyttöjännityksestä, kuljettimen geometriasta, käynnistys- ja pysäytysolosuhteista, turvallisuustekijöistä ja asiaankuuluvasta suunnittelustandardista.

Älä oleta, että korkeampi arvosana tarjoaa automaattisesti paremman arvon. Tarpeettoman korkea luokitus voi lisätä kustannuksia ja aiheuttaa suunnitteluun liittyviä näkökohtia, kuten hihnan jäykkyyttä, hihnapyörän halkaisijaa ja asennusvaatimuksia.

5.2 Vahvista hihnan leveys ja pituus

Hihnan leveyden tulee sopia vaadittuun läpijuoksuun, materiaalipalakokoon, lastausjärjestelyyn ja kuljettimen rakenteeseen. Hihnan pituus tulee määrittää kuljettimen todellisen sijoittelun perusteella, mukaan lukien vastaanottojärjestely ja jatkosvaatimukset.

5.3 Valitse sopiva kansi

Kannen valinnan tulee heijastaa todellista materiaalia ja toimintaympäristöä. Yleiskäyttöinen kulutuskestävyys voi olla riittävä joissakin sovelluksissa, kun taas toiset vaativat erikoisyhdisteitä lämmön, öljyn, kemikaalien, liekkiin liittyvien riskien tai poikkeuksellisten vaikutusten hallitsemiseksi.

5.4 Tarkista hihnapyörän halkaisijat ja kuljettimen geometria

Hihnapyörän halkaisija, hihnan kireys, siirtymäetäisyys, kourujärjestely ja välipyörän kokoonpano vaikuttavat hihnan taipumiseen ja kulkemiseen. Nämä tekijät tulee tarkistaa valmistajan teknisten suositusten ja hyväksyttyjen kuljettimen suunnitelmien mukaan.

5.5 Suunnittele liitosmenetelmä

Teräsnauhakuljetinhihnat vaativat tyypillisesti oikein suunniteltuja vulkanoituja jatkoksia. Liitoksen suunnittelu, materiaalit, johdon valmistelu, kovettumisolosuhteet ja teknikon pätevyys vaikuttavat kaikki liitoksen suorituskykyyn. Varmista asennusprosessi ennen hihnan tilaamista, erityisesti syrjäisillä paikoilla, joissa erikoislaitteita voi olla vaikea saada.

5.6 Ota huomioon ympäristö- ja turvallisuusvaatimukset

Lämpötilan vaihtelut, kosteus, pöly, kemikaalit, ulkoilma ja paikkakohtaiset turvallisuussäännöt voivat vaikuttaa tuotteen valintaan. Jos hanke edellyttää tietyn standardin noudattamista, määritä hankintaeritelmässä sovellettavat painos- ja hyväksymiskriteerit.

5.7 Valmistele täydellinen ostotarkistuslista

• Kuljettimen pituus, korkeus, nopeus ja käyttöaikataulu.
• Vaadittu läpijuoksu ja suurin materiaalipalakoko.
• Vaadittu hihnan vetolujuus ja leveys.
• Ylä- ja alakannen paksuudet ja seoslaadut.
• Materiaalin lämpötila, kosteus, hankauskyky ja kemiallinen altistuminen.
• Hihnapyörän halkaisijat, vastaanottojärjestely ja kuormitusolosuhteet.
• Jatkosuunnittelu, asennuspaikka ja käytettävissä olevat huoltoresurssit.
• Vaaditut testaukset, tarkastusasiakirjat ja sovellettavat standardit.
• Tilausmäärä, toimituskohde, toimitusaika ja varahihnavaatimukset.

Näiden tietojen antaminen auttaa valmistajaa arvioimaan teknisen yhteensopivuuden ja laatimaan tarkemman tarjouksen.

6. Teräsjohto vs. kangaskuljetinhihnat

Teräsköysi ja kangaskuljetinhihnat palvelevat molemmat tärkeitä teollisia tarkoituksia. Oikea valinta riippuu kuormasta, kuljettimen pituudesta, mekaanisesta rakenteesta, ympäristöolosuhteista ja kokonaisomistuskustannuksista.

Lyhyelle kuljettimelle kohtalaisella kuormituksella kangashihna voi olla taloudellisempi ratkaisu. Pitkän matkan korkeajännitekuljettimessa teräsvaijerirakenne voi tarjota etuja, jotka oikeuttavat lisähankinta- ja asennuskustannukset. Teknisten laskelmien tulisi määrittää lopullinen valinta.

7. Huolto ja vianetsintä

Jopa hyvin valmistettu hihna voi epäonnistua ennenaikaisesti, jos kuljetin on kohdistettu väärin, materiaalia kerääntyy hihnapyörien ympärille tai vaurioita ei huomaa. Dokumentoitu ennaltaehkäisevä huolto-ohjelma auttaa tunnistamaan kehittyvät ongelmat ennen kuin ne aiheuttavat suuria häiriöitä.

7.1 Tarkasta hihna säännöllisesti

Tarkasta ylä- ja alakannet, reunat, latauskohdat, poistoalueet ja saavutettavissa olevat liitososat. Etsi viiltoja, epänormaalia kulumista, paljaita vahvistuksia, kannen irtoamista, epätavallista muodonmuutosta ja merkkejä materiaalin saastumisesta.

7.2 Näytön hihnan seuranta

Jatkuva väärinkulku voi vaurioittaa hihnan reunoja ja aiheuttaa materiaalin roiskumista. Tarkista hihnapyörän kohdistus, välipyörän kunto, kuormituksen jakautuminen ja materiaalin kertymä. Vältä korjaamasta ongelmaa mielivaltaisilla säädöillä tunnistamatta perimmäistä syytä.

7.3 Suojaa lastaus- ja siirtopisteet

Suuret kokkarit, jotka putoavat liian korkealta, voivat vahingoittaa kansia ja mahdollisesti vaikuttaa sisäisiin johtoihin. Oikea kourun geometria, iskualustat, oikein säädetyt jalkalistat ja hallittu materiaalivirtaus auttavat vähentämään keskittynyttä iskua ja estämään materiaalin juuttumisen hihnaa vasten.

7.4 Huolla jatkokset huolellisesti

Jatkokset ansaitsevat erityistä huomiota, koska liitoksen viat voivat kehittyä vakaviksi vaurioiksi toistuvan jännityksen ja taipumisen seurauksena. Tarkasta reunan irtoamisen, halkeamien, epätavallisten pullistumien ja näkyvien vaurioiden varalta. Jos epäilet vikaa, suorita pätevä tekninen arviointi ennen vyön palauttamista vaativaan huoltoon.

7.5 Käytä sopivaa tarkastustekniikkaa

Silmämääräinen tarkastus ei voi paljastaa kaikkia sisäisiä vikoja. Kriittisissä teräslanka-asennuksissa asianmukaiset ainetta rikkomattomat tarkastusmenetelmät, mukaan lukien sähkömagneettisen johdon tarkastus soveltuvin osin, voivat auttaa tunnistamaan johdon sisäisiä vaurioita tai korroosiota, joka ei ehkä näy pinnalla.

7.6 Käsittele yleisiä ongelmia ajoissa

Turvallisuusmuistutus:Tarkastus-, puhdistus- ja korjaustöiden tulee noudattaa paikan eristys- ja lukitusmenettelyjä. Älä koskaan tartu liikkuvaan kuljetinlaitteeseen tai yritä korjata sitä järjestelmän ollessa käynnissä.

8. Kokonaisomistuskustannusten ymmärtäminen

Kuljetinhihnojen vertailu pelkästään ostohinnan perusteella voi johtaa korkeampiin kustannuksiin laitteen käyttöiän aikana. Hyödyllisempi lähestymistapa harkitsee hankintaa, asennusta, käyttöä, huoltoa ja vaihtoa yhdessä.

Tärkeimmät kustannustekijät

• Ostohinta:Hihnan mitat, vetolujuus, kansiyhdiste ja räätälöintivaatimukset.
• Asennuskustannukset:Kuljetus, käsittelylaitteet, työvoima ja erikoisliitosresurssit.
• Ylläpitokulut:Säännölliset tarkastukset, korjaukset, valvonta ja komponenttien vaihto.
• Katkosaikavalotus:Menetetty tuotanto, viivästyneet toimitukset ja häiriöt yhdistetyissä prosesseissa.
• Vaihtosuunnittelu:Varahihnan saatavuus, toimitusajat ja teknisen tuen saatavuus.

Esimerkiksi hihna, jonka alkuhinta on korkeampi, voi tarjota paremman arvon, jos se vastaa käyttötarkoitusta ja vähentää odottamattomia seisokkeja. Päinvastoin, kallis hihna, jossa on sopimaton peiteaine tai huonosti toteutettu jatkos, voi tuottaa pettymyksen.

Vertaile tarjouksia oikeudenmukaisesti pyytämällä yhdenmukaisia ​​teknisiä tietoja ja arvioimalla ehdotettua hihnaa samojen käyttöolosuhteiden, tarkastusvaatimusten, toimitusehtojen ja odotettujen huoltotarpeiden perusteella.

9. Teräsjohtokuljetinhihnan toimittajan arviointi

Toimittajan valinta ei ole pelkkä ostotehtävä. Valmistajan kyky ymmärtää sovellus, vahvistaa tekniset tiedot, säilyttää tuotteen johdonmukaisuus ja tarjota luotettavaa dokumentaatiota voi vaikuttaa koko kuljetinprojektin lopputulokseen.

Tarkista tekniset valmiudet

Kysy, voiko toimittaja arvioida vaaditun vetolujuuden, hihnan mitat, kansimassan, hihnapyörän järjestelyn ja jatkosvaatimukset. Teknisten suositusten tulee olla yhdenmukaisia ​​antamiesi käyttötietojen kanssa.

Pyydä asiaankuuluvaa laatudokumentaatiota

Projektista riippuen dokumentaatio voi sisältää tuotespesifikaatioita, testiraportteja, materiaalitunnisteita, tarkastuspöytäkirjoja ja vakuutuksia sovittujen standardien mukaisuudesta. Tarkista, mitkä asiakirjat ovat saatavilla tarkalleen tarjottavalle hihnarakenteelle.

Tarkista valmistuksen johdonmukaisuus

Keskustele teräslangan sijoittelun, kumiliitoksen, kannen mittojen, valmiin hihnan tarkastuksen ja tuotteen jäljitettävyyden laadunvalvontamenettelyistä. Selvitä kriittisten projektien hyväksymiskriteerit ennen tuotannon aloittamista.

Vahvista toimitus ja myynnin jälkeinen tuki

Pitkän matkan kuljetinprojektit voivat vaatia huolellista tuotantoaikataulujen, toimituksen, asennuksen ja käyttöönoton koordinointia. Kysy toimitusajoista, pakkauksesta, teknisestä viestinnästä, varahihnasuunnittelusta ja asianmukaisten jatkosohjeiden saatavuudesta.

Työskentele selkeän teknisen eritelmän avulla

Varmista ennen tilauksen tekemistä, että molemmat osapuolet sopivat hihnan luokittelusta, leveydestä, pituudesta, kannen paksuudesta, peitelaadusta, sovellettavista standardeista, testausvaatimuksista ja toimitusehdoista. Yksityiskohtainen erittely vähentää väärinkäsityksiä ja helpottaa toimittajien tarjousten vertailua.

Teollisuuden ostajille luotettava hankintapäätös yhdistää tuotteen sopivuuden, läpinäkyvän dokumentaation, johdonmukaisen valmistuksen ja tuen, joka vastaa projektin todellisia vaatimuksia.

10. Usein kysytyt kysymykset

11. Johtopäätös: Luotettavamman kuljetusjärjestelmän rakentaminen

Yleinen teräsnauhakuljetinhihna voi olla tehokas ratkaisu raskaaseen materiaalin kuljetukseen, kun suuri vetolujuus, alhainen venymä ja luotettava toiminta ovat välttämättömiä. Sen suorituskyky riippuu kuitenkin koko järjestelmästä: vahvikesuunnittelusta, kumipäällysteen valinnasta, kuljettimen geometriasta, jatkosten laadusta, asennustavoista ja ennaltaehkäisevästä huollosta.

Hankintatiimille ja projektiinsinööreille tehokkain tapa on määritellä ensin todelliset käyttöolosuhteet, verrata tuotteita johdonmukaisiin teknisiin eritelmiin ja arvioida pitkän aikavälin omistuskustannukset pelkän ostohinnan sijaan.
