Impact Idler Roller Factory -suora toimitus kaivos- ja louhoskuljetinjärjestelmiin

YUFENG Törmäysrulla, joka tunnetaan myös nimellä puskurin joutopyörä tai iskuja vaimentava kuljetinrulla, asennetaan hihnakuljettimien syöttö- ja sulkupisteisiin vaimentamaan iskun, joka syntyy, kun irtomateriaali putoaa kuljetinhihnalle. Rulla yhdistää teräs- tai HDPE-kuoren elastisiin kumi- tai polyuretaanipuskurikomponentteihin iskuvoimien jakamiseksi ja kuljetinhihnan ja tukirakenteen keskittyneen rasituksen vähentämiseksi.

YUFENG tarjoaa segmentoidun kumirenkaan, integroidun PU-eristeen, HDPE:n, kouruiskun, galvanoidut ja liekkejä hidastavat antistaattiset iskurullat kaivos-, sementti-, kiviaines-, satama-, kemian- ja hiilenkäsittelyjärjestelmiin. Telan halkaisija, puskurimateriaali, kumirenkaan paksuus, kovuus, tiivisterakenne ja laakerikokoonpano voidaan valita hihnan leveyden, materiaalipalakoon, pudotuskorkeuden ja työympäristön mukaan.

Tyypit puskurirakenteen mukaan

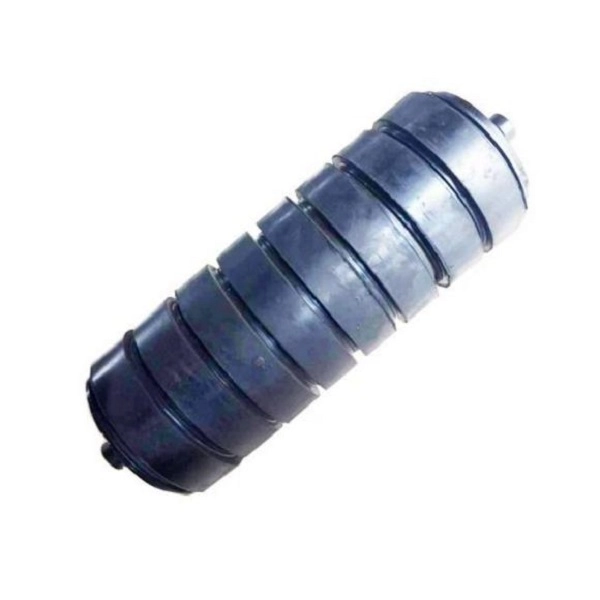

Segmentoitu kumirengas Iskujoutopyörä

Segmentoitu kumirenkaan törmäyspyörä koostuu useista itsenäisistä elastisista kumirenkaista, jotka on järjestetty rullan rungon ympärille. Erillinen rengasrakenne mahdollistaa yksittäisen vaurioituneen renkaan vaihtamisen vaihtamatta välttämättä koko rullaa, joten se soveltuu yleisiin kaivos-, louhos- ja keskivahvaisiin lastausasemiin.

Integroitu PU-viivästysjoutopyörä

Kiinteä PU-iskujoustopyörä käyttää jatkuvaa polyuretaanipuskurikerrosta telan ympärillä. Yksiosainen rakenne vähentää renkaan siirtymää ja tarjoaa kulutuskestävyyden sovelluksissa, joissa on suuria materiaalipaakkuja, suurempia pudotuskorkeuksia ja toistuvia voimakkaita iskuja.

HDPE Shell Impact Idler

HDPE-iskurullapyörässä käytetään muovista telan vaippaa, jossa on sopiva puskurirakenne syövyttäviä ympäristöjä varten. Sen ei-metallinen pinta välttää tavanomaisen teräksen ruosteen, ja sitä voidaan harkita rannikkosatamissa, kemiantehtaissa ja muilla suolasumulle tai kosteudelle alttiilla lastausalueilla.

Rullan tyyppi	Ydinominaisuus	Sovellettava työehto
Segmentoitu kumirengas Iskujoutopyörä	Korkea iskunvaimennus ja vaihdettavat yksittäiset renkaat	Yleiset kaivos- ja louhoskeskipaineiset lastauskohdat
Integroitu PU-viivästysjoutopyörä	Kulutusta kestävä yksiosainen puskurikerros vakaalla sijoittelulla	Korkean pudotuksen ja raskaan palamateriaalin lastausalueet
HDPE Shell Impact Idler	Ruostumaton ja kestää valittuja syövyttäviä ympäristöjä	Rantasatamat ja kemiantehtaiden lastausalueet

Konfiguraatiot eri kuljetinosille

Segmentoitu kumirengas, iskevä tyhjäkäyntirulla

Useat itsenäiset kumirenkaat tarjoavat hajautetun elastisen iskunvaimennuksen lastauskohdassa. Kun rengas vaurioituu tai kuluu, vaihdettava rengasrakenne voi yksinkertaistaa huoltoa verrattuna koko rullakokoonpanon vaihtamiseen.

Integroitu PU:n viivästysjoutorulla

Jatkuva PU-ulkokerros tarjoaa tasaisen iskuja puskuroivan pinnan ja soveltuu suurille kokkaumamateriaaleille, jotka tuottavat toistuvasti keskittyneen iskun. Sen yksiosainen rakenne välttää sivuttaisliikkeet, joita voi esiintyä erillisillä renkailla.

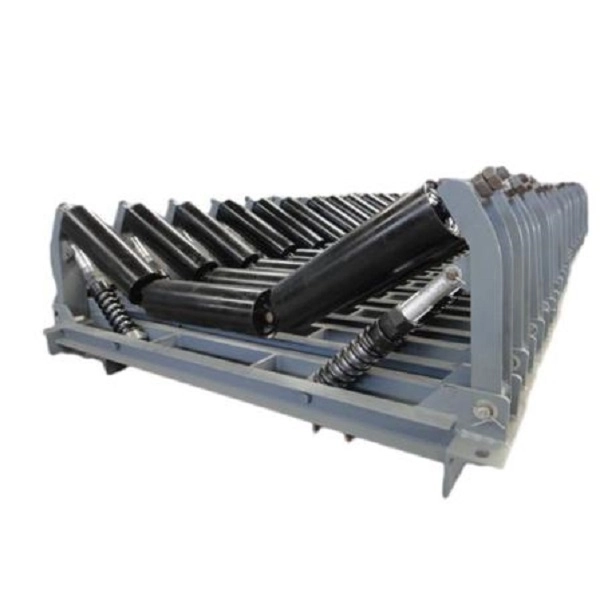

Impact Idler Groupin kautta

Kolmirullainen 30°, 35° tai 45° iskujärjestely lisää tuettua hihnapinta-alaa ja jakaa materiaalin iskun useisiin rullaasentoihin. Se soveltuu leveille ja raskaille kuljetinhihnoille, jotka käsittelevät suuria määriä irtotavaraa.

Kuumasinkitty iskujoutopyörä

Galvanoitu teräspinta antaa lisäsuojaa korroosiolta ulkona ja kosteilla kuormausalueilla. Sitä voidaan käyttää ulkotiloilla, kiviaineslaitoksissa ja muissa paikoissa, joissa tela on alttiina ilmankosteudelle.

HDPE-korroosionestorulla

HDPE-kuori eliminoi metallipinnan ruosteen ja voidaan valita kohteisiin, joissa suolasuihku, kosteus tai valitut kemialliset väliaineet voivat vaikuttaa perinteisiin terästeloihin. Se soveltuu rannikon laitureille ja kemikaalien lastausasemille.

Paloa hidastava antistaattinen iskujoutopyörä

Tämä kokoonpano yhdistää johtavan puskurimateriaalin paloa hidastaviin ominaisuuksiin soveltuvilla maanalaisilla hiilikaivoksen lastausalueilla. Tietty rulla ja tukijärjestelmä tulee valita kaivoksen sovellettavien turvallisuusvaatimusten mukaan.

Tekniset tiedot

Rullan halkaisija

YUFENG tarjoaa standardinmukaiset iskurullien ulkohalkaisijat 76, 89, 108, 114, 133, 168, 194 ja 219 mm. Halkaisijan valinnassa tulee ottaa huomioon hihnan leveys, hihnan nopeus, iskukuorma ja kuljettimen rungon rakenne.

Sopiva kuljetinhihnan leveys

Telasarjaan voidaan sovittaa noin 500–2400 mm:n kuljetinhihnaleveys. Rullan pituus, akselin mitat ja puskurijärjestely voidaan räätälöidä kuljettimen rakenteen mukaan.

Puskurirenkaan paksuus ja kovuus

Kumi- tai PU-puskurikomponenttien paksuutta ja kovuutta voidaan säätää materiaalipalakoon, pudotuskorkeuden ja odotetun iskun voimakkuuden mukaan.

Kuljetinkehyksen yhteensopivuus

YUFENG Impact Idler Rollers -rullat voidaan konfiguroida DTII-, TD75- ja CEMA-tyyppisille kuljetinrungoille. Olemassa olevat runkopiirustukset tai telan mitat voidaan toimittaa vaihtoa ja projektin sovittamista varten.

Iskunvaimennus ja rullasuunnittelu

Elastinen puskurikerros

Kumi- tai polyuretaanipuskurikerros antaa elastisen muodonmuutoksen, kun bulkkimateriaali putoaa hihnalle, mikä vähentää suoraa iskuenergian siirtymistä hihnan runkoon ja tukirakenteeseen.

Hajautettu vaikutustuki

Useiden iskutelojen käyttäminen kuormitusalueella jakaa iskuvoiman sen sijaan, että koko kuorma keskitettäisiin yhteen pisteeseen. Telojen lukumäärä ja etäisyys tulee määrittää materiaalin painon, pudotuskorkeuden ja kuljettimen rakenteen mukaan.

Telan samankeskisyys

Putken ja akselin tarkka koneistus auttaa ylläpitämään vakaan rullan pyörimisen raskaassa kuormituksessa. YUFENG määrittelee telan vaipan samankeskisyyden ≤0,5 mm viitatulle vakiokokoonpanolle.

Laakerin suojaus

Monivaiheiset labyrintti- ja kumikoskettimien tiivistysjärjestelmät auttavat suojaamaan laakerin onteloa pölyltä, vedeltä ja materiaalin lialta käytön aikana irtolastausasemilla.

Räätälöintiasetukset

Puskurimateriaali

YUFENG tarjoaa luonnonkumista puskurirenkaita, integroituja PU-polyuretaanikerroksia ja HDPE-pohjaisia kokoonpanoja isku-, kulumis- ja korroosiovaatimusten mukaan.

Rullakuoren materiaali

Q235 hiiliteräs ja 304 ruostumaton teräskuori ovat saatavilla. HDPE-kuorikokoonpanot voidaan valita myös korroosiolle herkille ympäristöille.

Pintakäsittely

Sähköstaattinen pinnoite ja kuumasinkitys ovat saatavilla teräsrullakuorille, kun taas PU- tai kumiset ulkorakenteet voidaan toimittaa valitun iskukonfiguraation mukaan.

Tiivistysjärjestelmä

Kaksois- tai kolminkertaiset komposiittinylon-labyrinttitiivisterakenteet voidaan konfiguroida kumisilla kontaktitiivisteillä parantamaan laakerikokoonpanon pöly- ja vesisuojaa.

Laakerikokoonpano

Kotimaiset tarkkuuslaakerit tai maahan tuodut SKF/FAG C3-välyslaakerit voidaan valita jatkuvan käyttötarpeen ja asiakkaan spesifikaatioiden mukaan.

Erityiset ympäristöasetukset

Alhaisia lämpötiloja kestäviä tai paloa hidastavia antistaattisia puskurimateriaaleja voidaan määrittää kylmäalueisiin ja maanalaisiin kaivossovelluksiin vaadittujen työolosuhteiden mukaan.

Materiaalit ja laadunvalvonta

Roller Shell

Vakioteräksiset iskurullat käyttävät Q235-korkeataajuista ERW-teräsputkea, kun taas HDPE-malleissa käytetään uutta HDPE-materiaalia. Vaipan mitat ja seinämän paksuus voidaan sovittaa määritettyyn iskukuormaan.

Rullan akseli

Akseli käyttää 45# kylmävedettyä kiinteää pyöreää terästä vakiokokoonpanossa, joka tarjoaa kestävyyttä taipumiselle toistuvissa iskuissa ja säteittäisessä kuormituksessa.

Puskurimateriaali

Erittäin elastinen luonnonkumi tai kulutusta kestävä polyuretaaniraaka-aine valitaan vaaditun iskunvaimennus- ja hankaussuorituskyvyn mukaan.

Laakeri

C3-välyksen syväurakuulalaakerit tarjoavat pyörivän tuen rullakokoonpanolle. Laakereiden valinta vaikuttaa ajovastukseen, lämmöntuotantoon ja käyttöikään.

Tiivistyskomponentit

Erittäin sitkeitä nylon labyrinttirenkaita ja säänkestäviä nitriilikumitiivisteitä käytetään suojaamaan laakeripesää pölyltä ja kosteudelta.

Saapuvan materiaalin tarkastus

Teräsputkista, akseleista, laakereista ja puskurimateriaaleista otetaan näytteet soveltuvien pyörimis-, mitta-, vanhenemis- ja iskuihin liittyvien ominaisuuksien osalta ennen kokoonpanotyöpajaan saapumista.

Suorituskykyindikaattorit

Suorituskykykohde	Vakiovaatimus	Testistandardi
Pyörimisvastuskerroin	≤0,008	ISO 15365
Pöly- ja vesisuojaluokka	IP65	IP-testistandardi
Nimelliskuormituksen käyttöikä	≥30 000 työtuntia	Tehtaan nopeutettu ikääntymistesti
Rullakuoren samankeskisyys	≤0,5 mm	Dial-ilmaisimen testi
Kumipuskurirenkaan kulumishäviö	≤1,0 cm³/1,61 km	ISO 4649
Laakeri Anti-Aging Time	≥500 h korkean lämpötilan ikääntymistesti	Sisäinen laboratoriotesti

Todellinen iskunvaimennus, käyttöikä ja kantavuus riippuvat rullan halkaisijasta, puskurimateriaalista, kovuudesta, hihnan leveydestä, materiaalipaahtumien koosta, pudotuskorkeudesta, kuljetusnopeudesta ja käyttöympäristöstä.

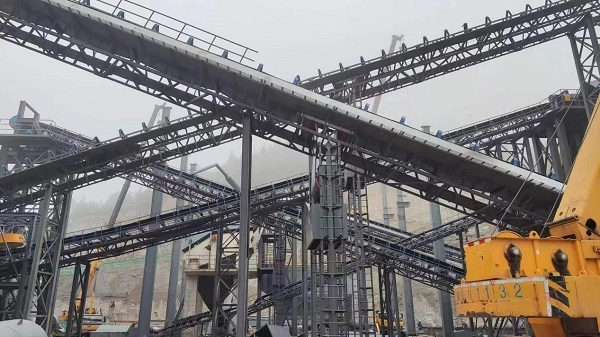

Asennus ja vaihto

Uuden syöttökehyksen asennus

Törmäyspyörän tukikehys on kiinnitetty suunniteltuun sulkuasentoon. Molemmat rullan akselin päät on kohdistettu tukikannattimiin ja lukittu määritetyillä tapeilla tai pulteilla. Koko ryhmän tulee pyöriä vapaasti ennen kuin kuljetin otetaan käyttöön.

Impact Idler -ryhmäjärjestely

Korkean pudotuksen murskaimien syöttöpisteisiin voidaan sijoittaa noin 3-5 ryhmää iskujoutopyöriä noin 5 metrin päähän lastausalueesta jakamaan keskittyneen materiaalin iskun. Tarkka järjestely tulee määrittää kuljettimen rakenteen mukaan.

Puskurirenkaan vaihto

Segmentoiduissa kumirengaskokoonpanoissa vaurioitunut yksittäinen puskurirengas voidaan vaihtaa, kun rullarakenne sen sallii. Jos rullan putki, akseli tai laakeri on vaurioitunut, koko rullakokoonpano on vaihdettava.

Turvallisuus vaihdon aikana

Kuljetin on pysäytettävä ja eristettävä virtalähteestään ennen iskujoutopyörän huoltoa. Asennuksen jälkeen rullan pyöriminen, akselin lukitus ja hihnan kohdistus tulee tarkistaa ennen laitteen uudelleenkäynnistystä.

Hakemukset latausehdon mukaan

Murskaimen syöttöpisteet

Törmäysrullat asennetaan yleensä murskaimen poistokohtien alle, joissa suuret kivet tai malmi voivat pudota merkittävältä korkeudelta ja aiheuttaa keskittyneen iskun kuljetinhihnaan.

Kaivostoiminta ja louhinta

Segmentoidut kumi- ja PU-iskurullat voidaan valita malmin, kiviaineksen ja kiven käsittelyjärjestelmiin materiaalipalakoon, lastauskorkeuden ja kuljetinkapasiteetin mukaan.

Sementti- ja kiviainestehtaat

Iskutelaryhmät voivat tukea kuljetinosia, jotka vastaanottavat kalkkikiveä, klinkkeriä, soraa ja muita irtotavaraa murskaus- tai seulontalaitteista.

Rannikko- ja kemikaalien lastausalueet

HDPE-iskurullat voidaan harkita, jos suolasuihku, kosteus tai valitut kemialliset aineet aiheuttavat korroosioriskin tavanomaisille teräskomponenteille.

maanalainen kaivostoiminta

Soveltuvia paloa hidastavia ja antistaattisia iskunvaimentimia voidaan toimittaa maanalaisiin lastauspisteisiin, joissa kuljetinjärjestelmän on täytettävä asiaankuuluvat kaivoksen turvallisuusvaatimukset.

Standardit ja laatudokumentaatio

Kuljetinteollisuuden standardit

YUFENG Impact Idler Rollers on valmistettu CEMA-, GB/T10595- ja ISO15365-vaatimusten mukaisesti kuljetinlaitteiden ja rullan suorituskyvyn osalta.

Turvallisuusvaatimukset

Rullat maanalaisiin kaivossovelluksiin voidaan konfiguroida asiaankuuluvien hiilikaivoksen turvallisuusvaatimusten mukaisesti. Sovellettava sertifiointi riippuu tietystä tuoterakenteesta ja projektin vaatimuksista.

Vie asiakirjat

Saatavilla olevat asiakirjat voivat sisältää ISO9001-laadunhallintasertifikaatin, CE-vientiasiakirjat, SGS-raaka-aineiden tarkastusraportit, hiilikaivoksen turvallisuustestiasiakirjat sekä tehtaan iskunkestävyyden ja käyttöiän testiraportit tuotteen kokoonpanon mukaan.

Vastaavat kuljetinjärjestelmätuotteet

Kuljetinhihnasarja

YUFENG voi toimittaa kangaskuljetinhihnaa, teräslangan kuljetinhihnaa, sivukuljetinhihnaa, putkikuljetinhihnaa, kuviollista kuljetinhihnaa ja karkeaa yläkuljetinhihnaa täydellisiin irtotavarakäsittelyjärjestelmiin.

Muut kuljetinrullat

Tukirullat sisältävät kaukaloiden kantopyörät, palautusrullat, itsesuuntautuvat välirullat ja vastaavat tukikannattimet eri kuljetinosille.

Kumitarvikkeet

Asennusta ja huoltoa varten voidaan toimittaa kulutusta kestävät kumilevyt, kuljettimen jalkalistakumi, vulkanoinnin korjausliimat ja paikkasarjat.

HDPE Pipeline -sarja

HDPE Water Pipe ja HDPE Dredge Pipe voidaan toimittaa apuveden ja lietteen kuljetukseen kaivos- ja teollisuusprojekteissa.

Mukautettu käsittely

Telan halkaisija, vaipan seinämän paksuus, puskurin kovuus, kumirenkaan mitat ja tiivisterakenne voidaan säätää asiakkaan työpiirustusten ja iskuolosuhteiden mukaan.

Pakkaus ja varastointi

Pienen halkaisijan iskurullat

76, 89 ja 108 mm iskurullat voidaan niputtaa teräslangalla, varustaa molemmissa akselin päissä suojakorkeilla ja pakata massiivipuukoteloihin kuljetusta varten.

Suuret iskunkestävät rullat

168, 194 ja 219 mm iskurullat voidaan järjestää puulavalle, suojata muovikalvolla ja kiinnittää pintavaurioiden ja liikkeen vähentämiseksi konttikuljetuksen aikana.

HDPE-iskujoutopyörät

HDPE-iskurullat voidaan erottaa vaahdolla tai muilla pehmusteilla estämään törmäykset ja pintavauriot lastaamisen ja purkamisen aikana.

Varastointivaatimukset

Iskutelat tulee säilyttää vaakasuorassa kuormalavoilla, joiden pinoamiskorkeus on enintään 1,2 m. Kumi- ja PU-puskurikomponentit tulee suojata pitkäaikaiselta suoralta auringonvalolta, korkeilta lämpötiloilta, sadevedeltä ja muilta olosuhteilta, jotka voivat nopeuttaa materiaalin ikääntymistä.

Oikean törmäysrullan valitseminen

Materiaalin pudotuskorkeus

Materiaalin pudotuskorkeus on tärkeä parametri, koska suuremmat putoamisetäisyydet tuottavat enemmän iskuenergiaa. Puskurimateriaali ja iskutelan järjestely tulee valita todellisen lastauskorkeuden mukaan.

Materiaali palan koko

Suuret ja terävät kimppumateriaalit vaativat vahvempaa iskunvaimennusta ja voivat sopia paremmin PU- tai vahvistetuille kumirakenteille kuin tavalliset telat.

Kuljetinhihnan leveys

Anna kuljetinhihnan leveys ja olemassa olevat rungon mitat, jotta rullan pituus, halkaisija, akselin kokoonpano ja tukirakenne voidaan sovittaa oikein.

Työympäristö

Kosteus, suolasuihku, kemikaalialtistus, ulkoasennus ja lämpötila tulee ottaa huomioon valittaessa hiiliterästä, galvanoitua terästä, ruostumatonta terästä, HDPE:tä tai erityisiä puskurimateriaaleja.

Vaadittu huoltomenetelmä

Segmentoituja kumirengasmalleja voidaan harkita silloin, kun vaihdettavat puskurirenkaat ovat edullisia, kun taas integroidut PU-kokoonpanot voivat olla sopivampia, kun tarvitaan jatkuvaa kulutusta kestävää ulkokerrosta.

Pyydä tarjous Impact Idler Roller -tarjous

Vaaditut tekniset parametrit

Tarkkaa tehdastarjousta varten anna kuljetinhihnan leveys, rullan ulkohalkaisija, iskurullan tyyppi, materiaalin pudotuskorkeus, materiaalipalan koko, työympäristö, kokonaistilausmäärä ja kohdetoimitusportti.

YUFENGin tekniset insinöörit voivat arvioida sopivan rullan halkaisijan, kuorimateriaalin, puskurirakenteen, laakerin, tiivistysjärjestelmän ja tukikehyksen kuormitusolosuhteiden mukaan.
