Tehokas kantorulla kuljetinhihnajärjestelmiin

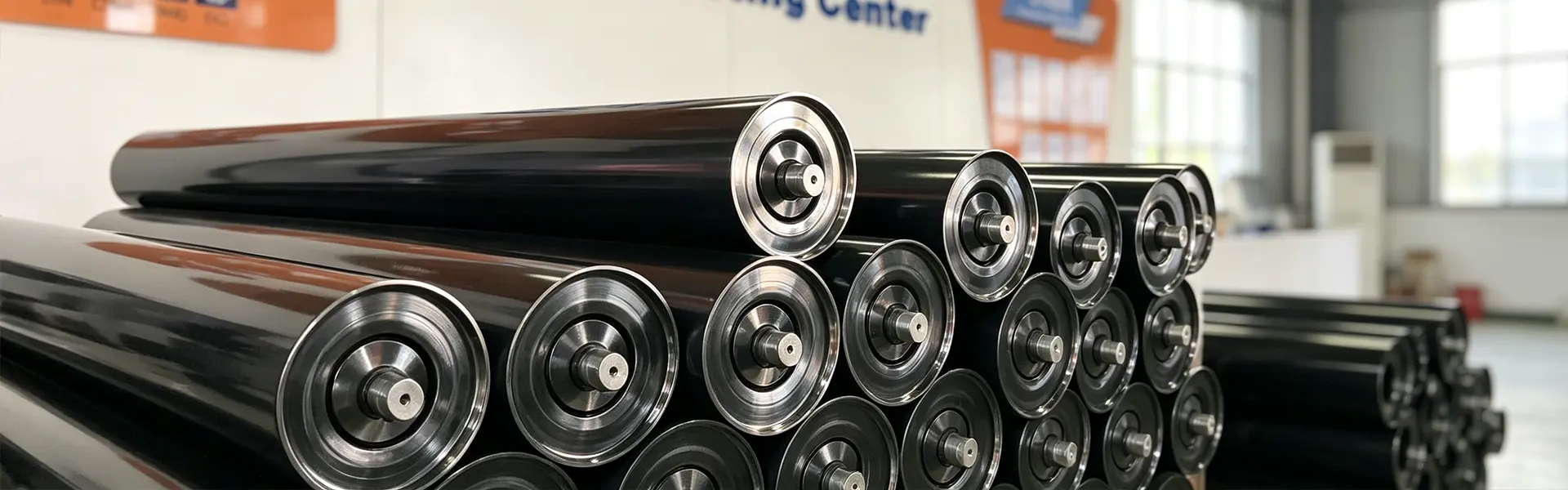

YUFENG Kannattava tyhjäkäyntirulla, joka tunnetaan myös nimellä kaukalokuljetinrulla tai kuljettimen kantopyörä, on ensisijainen tukikomponentti, joka on asennettu hihnakuljettimen ylempään materiaalia kuljettavaan osaan. Se tukee lastattua kuljetinhihnaa, ylläpitää suunniteltua kouruprofiilia, vähentää hihnan painumista ja auttaa pitämään irtotavarat keskitettynä jatkuvan kuljetuksen aikana.

Kantopyörä on koottu teräksestä tai HDPE-rullakuoresta, kiinteästä akselista, tarkasta syväuralaakerista ja monikerroksisesta tiivistejärjestelmästä. YUFENG tarjoaa hiiliteräksistä, galvanoitua, HDPE-, PU-jäljitettyä, itsesuuntautuvaa ja spiraalia kuljettavia välipyöriä kaivos-, sementti-, satamiin, lämpövoima-, kemian- ja muihin irtotavarakuljetuksiin.

Saatavilla olevat telan halkaisijat ovat 76, 89, 108, 114, 133, 168, 194 ja 219 mm, ja rullan pituus, seinämän paksuus, laakerikokoonpano ja pintakäsittely on räätälöitävissä kuljetinpiirustusten ja työolosuhteiden mukaan.

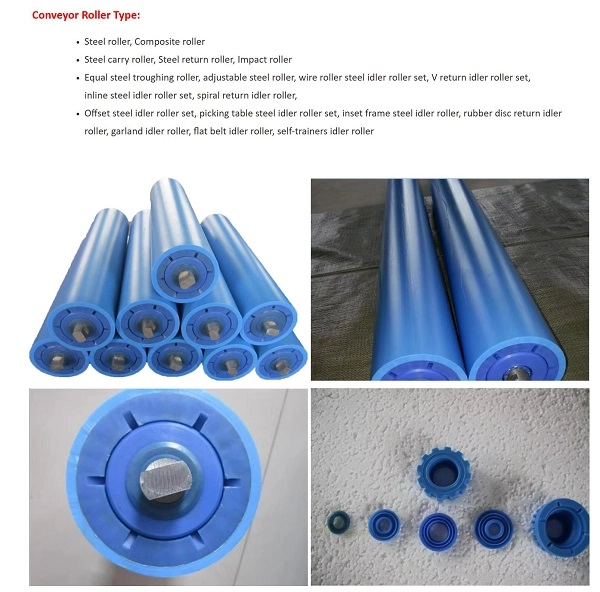

Tyypit kuorimateriaalin mukaan

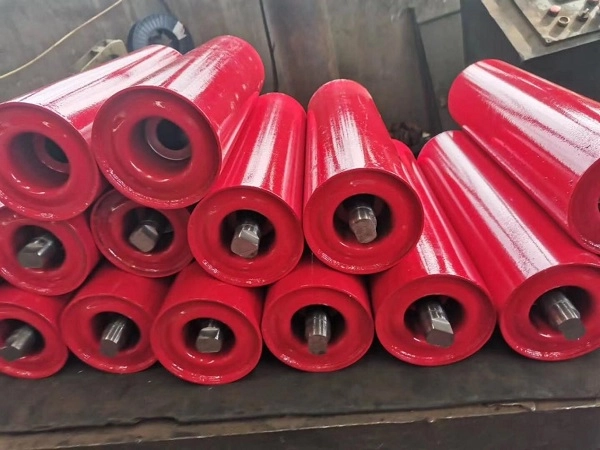

Hiiliteräksinen kantopyörä

Hiiliteräksiset kantopyörät tarjoavat suuren kantavuuden, rakenteellisen lujuuden ja iskunkestävyyden tavanomaisille raskaille kuljetinjärjestelmille. Ne soveltuvat kaivos-, sementtitehtaisiin, lämpövoimalaitoksiin, kiviaineksiin ja muihin irtotavarakuljetuksiin.

HDPE:n kantolaukku

HDPE-kuljettimet käyttävät korkeatiheyksistä polyeteenikuorta, joka ei ruostu kuten perinteiset teräsrullat. Ne kestävät kosteutta, suolasumua ja valikoituja happo- tai alkaliaineita, joten ne sopivat rannikkosatamiin, kemiantehtaisiin ja kosteisiin avolouhosympäristöihin.

PU Lagging Carrying Jodler

PU-jäykistetyt kantopyörät käyttävät elastista polyuretaania olevaa ulkokerrosta absorboimaan osan materiaalin törmäyksestä korkean pudotuksen kuormitusalueilla. Ne soveltuvat erityisesti murskaimen syöttöosiin, joissa suuret tai terävät materiaalit voivat aiheuttaa keskittyneen iskun kuljetinhihnaan.

Rullan tyyppi	Ydinominaisuus	Sovellettava työehto
Hiiliteräksinen kantopyörä	Suuri kantavuus, vahva iskunkestävyys ja vakaa hinta	Kaivostoiminta, sementtitehtaat, lämpövoima ja raskaat irtotavarakuljetukset
HDPE:n kantolaukku	Ruostumaton, hapon ja alkalin kestävä, alhainen käyntiääni	Rannikkosatamat, kemiantehtaat ja kosteat suolasumuympäristöt
PU Lagging Carrying Jodler	Elastinen ulkokerros iskunvaimennuksen ja vyön suojaamiseksi	Murskaimen syöttö- ja iskunkestävät osat

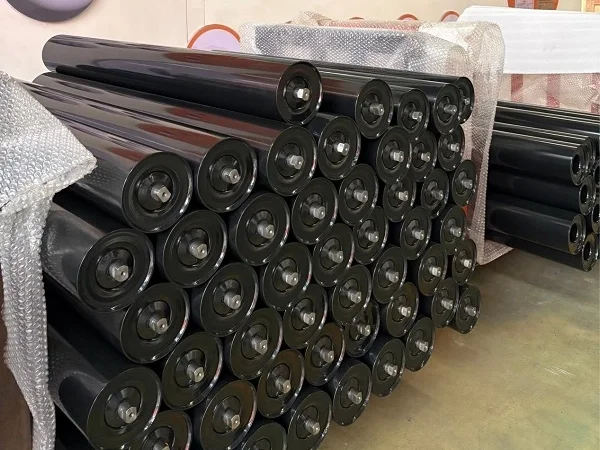

Konfiguraatiot eri kuljetinosille

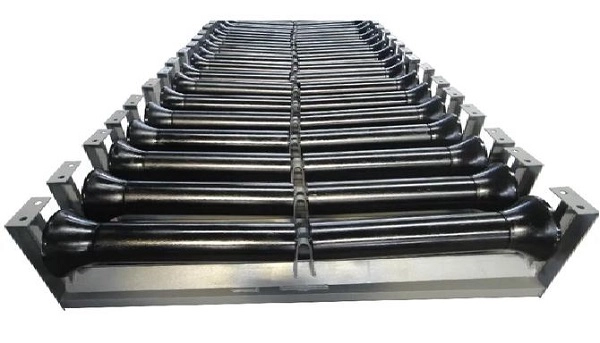

Kaukalon kantopyörän rullat

Kolmirullainen kourujärjestely on yleisimmin käytetty hihnakuljettimen ylemmän kuormitetun osan kantava välipyöräkokoonpano. Käytettävissä olevat kourukulmat ovat 30°, 35° ja 45°, jolloin hihna voi muodostaa syvemmän kantokaukalon ja parantaa sen tehokasta materiaalinpidätyskykyä.

PU:ta iskunkestävä kantava tyhjäkäyntirulla

PU-puskurirenkaat on kiedottu telan rungon ympärille vähentämään iskua, joka syntyy, kun suuria kokkareita putoaa kuljettimelle. Tela asennetaan tavallisesti murskaimen syöttöpisteiden ja muiden korkean pudotuksen aiheuttavien kuormituskohtien ympärille kuljetinhihnan vaurioiden vähentämiseksi.

Itsestään suuntautuva kantorulla

Itsesuuntautuva kantopyörä on varustettu pystysuuntaisilla ohjausrullilla, jotka auttavat korjaamaan hihnan poikkeaman käytön aikana. Sitä käytetään pitkän matkan kuljetinlinjoilla, joilla hihnan seuranta on tärkeää reunan kulumisen, materiaalivuotojen ja epävakaan kuljetuksen vähentämiseksi.

Galvanoitu ruosteenestorulla

Telan vaippa saa kuumasinkityn pintakäsittelyn kosteuden ja ilmakehän korroosionkestävyyden parantamiseksi. Tämä kokoonpano soveltuu ulkotiloihin, materiaalien varastointiin ja kuljetusjärjestelmiin, jotka ovat alttiina kosteille olosuhteille.

HDPE-korroosionestorulla

HDPE-kuori tarjoaa ei-metallisen pinnan, joka välttää tavanomaisen teräksen ruosteen ja tarjoaa kestävyyttä valituissa syövyttävissä ympäristöissä. Se soveltuu rannikon laitureille, kemiantehtaille ja muihin paikkoihin, joissa suolaroiskeet tai kemikaalit voivat lyhentää tavallisten terästelojen käyttöikää.

Spiraalinen tarttumista estävä kantorulla

Kierrepinnassa käytetään kierteistä kuperaa rakennetta, joka auttaa poistamaan tahmeaa savea, märkää hiekkaa ja muuta kuljetinhihnaan tarttuvaa materiaalia. Tämä muotoilu auttaa vähentämään materiaalin kertymistä telan ympärille ja voi vähentää rullan tukkeutumisen riskiä märissä kuljetusolosuhteissa.

Tekniset tiedot

Rullan halkaisija

YUFENG tarjoaa vakioulkohalkaisijat 76, 89, 108, 114, 133, 168, 194 ja 219 mm. Sopiva halkaisija tulee valita hihnan leveyden, hihnan nopeuden, kuorman ja kuljettimen rakenteen mukaan.

Sopiva kuljetinhihnan leveys

Kantopyörävalikoimaan voidaan sovittaa noin 500–2400 mm:n kuljetinhihnaleveys. Rullan pituus ja akselin mitat voidaan räätälöidä kuljettimen rungon ja tukikannattimen mukaan.

Kuljetinkehyksen yhteensopivuus

YUFENG Carrying Idler Roller -tuotteet on suunniteltu yhteensopiviksi yleisten DTII-, TD75- ja CEMA-tyyppisten kuljetinrunkojärjestelyjen kanssa. Tarkat mitat tulee vahvistaa asiakkaan olemassa olevaa runkopiirustusta vasten ennen massatuotantoa.

Hihnan yhteensopivuus

Telat voidaan sovittaa kangaskuljetinhihna-, teräsnauhakuljetinhihna-, sivukuljetinhihna- ja putkikuljetinhihnajärjestelmiin niiden rakenteellisten vaatimusten ja hihnan leveyden mukaan.

Materiaali- ja pintakäsittelyvaihtoehdot

Rullakuoren materiaali

Saatavilla olevat kuorimateriaalit ovat Q235-hiiliteräs, HDPE ja ruostumaton teräs 304. Hiiliteräs on tarkoitettu yleisiin raskaisiin sovelluksiin, HDPE korroosiolle herkkiin ympäristöihin ja ruostumaton teräs sovelluksiin, jotka vaativat parempaa korroosionkestävyyttä.

Pintakäsittely

Pintavaihtoehtoja ovat sähköstaattinen jauhemaalaus, kuumasinkitys ja täysi PU-lakkaus. Sopiva käsittely tulee valita kosteuden, korroosion, iskun ja materiaalin ominaisuuksien mukaan.

Laakerikokoonpano

YUFENG voi toimittaa kotimaisia erittäin tarkkoja laakereita tai maahantuotuja SKF- ja FAG C3-välyslaakereita käyttövaatimusten ja projektispesifikaatioiden mukaisesti.

Tiivistysrakenne

Kaksois- tai kolminkertaiset komposiittitiivisteet voidaan konfiguroida käyttämällä monikanavaisia nailonisia labyrinttitiivisteitä ja kumikontaktitiivisteitä, jotka rajoittavat pölyn ja veden pääsyä laakerin onteloon.

Erityiset työolosuhteet

Hakemuksen mukaan voidaan keskustella erikoiskokoonpanoista, kuten paloa hidastavista ja antistaattisista kantoteloista maanalaiseen kaivostoimintaan tai matalan lämpötilan kestävistä teloista pohjoisiin avolouhoksiin.

Tukitarvikkeet

Yhteensopivia kantopyörän kannakkeita ja kuljettimen tukikehyksiä voidaan toimittaa rullan mittojen ja kuljetinrungon rakenteen mukaan.

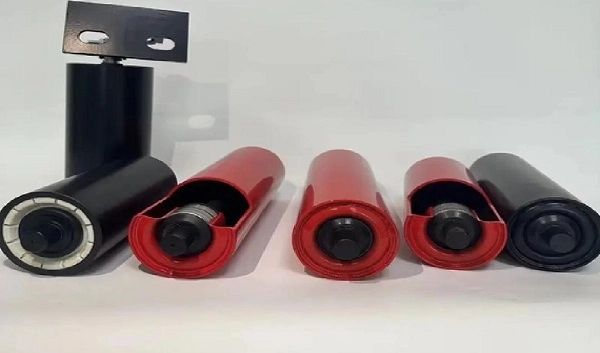

Rakenne ja raaka-aineet

Roller Shell

Vakioteräsrullat käyttävät Q235-korkeataajuista ERW-teräsputkea, kun taas HDPE-versiot käyttävät uutta HDPE-materiaalia. Vaipan mitat ja seinämän paksuus voidaan säätää vaaditun kuorman ja rullan pituuden mukaan.

Rullan akseli

Rullaakselissa käytetään 45# kylmävedettyä kiinteää pyöreää terästä, joka tarjoaa taivutuskestävyyden jatkuvassa radiaali- ja aksiaalikuormituksessa. Akselin halkaisija ja päätykokoonpano voidaan sovittaa tukikannattimeen.

Laakeri

Pyörivässä kokoonpanossa käytetään C3-välyksen syväurakuulalaakereita. Laakerin valinta vaikuttaa ajovastukseen, lämpötilan nousuun, käyttöikään ja soveltuvuuteen jatkuvaan kuljetinkäyttöön.

Tiivistyskomponentit

Tiivistysjärjestelmä käyttää lujaa nylon labyrinttikomponentteja sekä säänkestäviä nitriilikumitiivisterenkaita. Monivaiheinen rakenne auttaa vähentämään laakeripesän pölyn ja veden saastumista.

Saapuvan materiaalin tarkastus

Teräsputkista, akseleista ja laakereista otetaan näyte ja ne tarkastetaan asiaankuuluvien mitta- ja suorituskykyvaatimusten varalta ennen kokoamista. Materiaalit, jotka eivät täytä tehdastarkastuksen kriteerejä, ei luovuteta tuotantoon.

Suorituskyky

Kantopyörät toimivat jatkuvasti kuljettimen käydessä, joten pyörimisvastus, samankeskisyys, laakerin suojaus ja staattinen kuormitus ovat tärkeitä indikaattoreita rullan valinnassa. YUFENG ohjaa koneistuksen ja kokoonpanon tarkkuutta ylläpitääkseen vakaan käyntisuorituskyvyn.

Suorituskykykohde	Vakiovaatimus	Testistandardi
Pyörimisvastuskerroin	≤0,008	ISO 15365
Pöly- ja vesisuojaluokka	IP65	IP-testistandardi
Nimelliskuormituksen käyttöikä	≥30 000 työtuntia	Tehtaan nopeutettu ikääntymistesti
Rullakuoren samankeskisyys	≤0,5 mm	Dial-ilmaisimen testi
Laakeri Anti-Aging Kesto	≥500 h korkean lämpötilan ikääntymistesti	Sisäinen laboratoriotesti
Aksiaalinen staattinen laakerikapasiteetti	1,5-kertainen nimelliskuorma ilman muodonmuutoksia	Staattisen paineen testi

Todellinen käyttöikä ja kuormituskyky riippuvat rullan halkaisijasta, vaipan paksuudesta, laakerikokoonpanosta, hihnan nopeudesta, materiaalikuormituksesta, käyttöympäristöstä ja huoltoolosuhteista.

Laatustandardit

Kuljetinteollisuuden standardit

YUFENG-rullat on valmistettu CEMA-, GB/T 10595- ja ISO 15365 -vaatimusten mukaisesti kuljetinlaitteiden ja rullan suorituskyvyn osalta.

Turvallisuus- ja vientivaatimukset

Soveltuvat maanalaiset kaivosrullat voidaan toimittaa asiaankuuluvien hiilikaivoksen turvallisuusvaatimusten mukaisesti. Vientitilauksia voidaan tukea soveltuvalla CE- ja SGS-tarkastusdokumentaatiolla valitun tuote- ja kohdemarkkinoiden mukaan.

Laadukas dokumentaatio

Saatavilla olevat asiakirjat voivat sisältää ISO9001-laadunhallintasertifikaatin, CE-vientiasiakirjat, SGS-raaka-aineiden tarkastusraportit, hiilikaivoksen turvallisuustestiasiakirjat sekä tehtaan pyörimisvastuksen ja käyttöiän testiraportit.

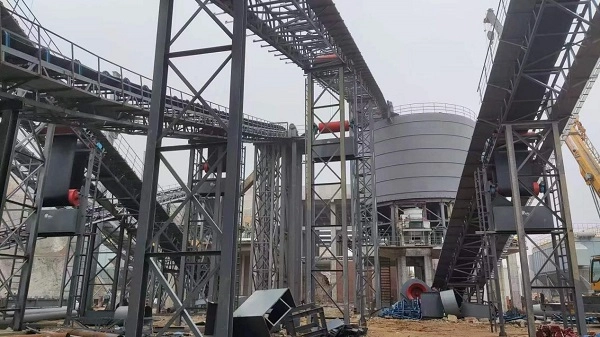

Asennus ja kantopyörän vaihto

Uuden kuljetinkehyksen asennus

Kantopyörän kannatin kiinnitetään ensin kuljettimen runkoon suunnitellun etäisyyden mukaan. Rullan akselin molemmat päät on kohdistettu kannattimen kiinnitysreikiin ja kiinnitetty määritetyillä tapeilla tai pulteilla, minkä jälkeen suoritetaan manuaalinen pyörimistarkastus varmistaakseen sujuvan toiminnan.

Kuluneen kantopyörän vaihto

Kuljetin on pysäytettävä ja eristettävä virtalähteestä ennen huoltoa. Akselin lukitusosien irrotuksen jälkeen vaurioitunut kantopyörä voidaan irrottaa ja vaihtaa uuteen telaan. Pyörimis ja hihnan kohdistus tulee tarkistaa ennen kuin kuljetin käynnistetään uudelleen.

Itsestään suuntautuva joutopyörän asento

Pitkän matkan kuljetuslinjoille voidaan asentaa itsesuuntautuvia kantovälejä sopivin väliajoin, noin 80-100 m ehdotuksella toimitetun kokoonpanon ja käyttöolosuhteiden mukaan.

Iskujoutopyörän järjestely

Murskaimen syöttökohdissa noin 5 metrin päähän sulkupisteestä voidaan järjestää noin kolmesta viiteen ryhmää PU-jäykistettyjä iskuja kuljettavia välipyöriä materiaalin iskun jakamiseksi ja kuljetinhihnan suojaamiseksi.

Vastaavat kuljetinjärjestelmätuotteet

Kuljetinhihnasarja

YUFENG voi toimittaa kangaskuljetinhihnaa, teräslangan kuljetinhihnaa, sivukuljetinhihnaa, putkikuljetinhihnaa, kuviollista kuljetinhihnaa ja karkeaa yläkuljetinhihnaa erilaisiin irtotavarakuljetuksiin.

Roller tarvikkeet

Tukituotteita ovat kouru-, isku-, itsesuuntautuvat ja palautusrullan kannattimet, tukitelineet ja muut rullakiinnityskomponentit.

Kumitarvikkeet

Kuljettimen asennusta ja huoltoa varten on saatavilla kulutusta kestäviä kumilevyjä, kuljettimen jalkalistakumia, vulkanoinnin korjausliimoja ja paikkasarjoja.

HDPE Pipeline -sarja

HDPE Water Pipe and HDPE Dredge Pipe can be supplied for auxiliary fluid transportation in mining and industrial projects.

Mukautettu käsittely

Telan halkaisija, vaipan seinämän paksuus, akselin mitat, tiivisterakenne ja muut parametrit voidaan säätää asiakkaan piirustusten ja erityisten käyttöolosuhteiden mukaan.

Pakkaus ja varastointi

Pienen halkaisijan rullat

76, 89 ja 108 mm:n kantopyörät voidaan niputtaa teräslangalla, suojata muovikorkilla molemmissa akselin päissä ja pakata massiivipuukoteloihin kansainvälisiä kuljetuksia varten.

Suuren halkaisijan rullat

168, 194 ja 219 mm raskaat kantopyörät voidaan järjestää puulavalle, kääriä suojamuovikalvoon ja kiinnittää konttikuljetusta varten.

HDPE-kuljettimet

HDPE-rullat voidaan erottaa vaimennusmateriaaleilla pintatörmäysten, naarmuuntumisen ja muodonmuutosten vähentämiseksi lastauksen ja purkamisen aikana.

Varastointiolosuhteet

Telat tulee varastoida vaakatasossa lavoilla, joiden suositeltu pinoamiskorkeus on enintään 1,2 m. Ulkovarastoinnin tulee käyttää vedenpitävää päällystettä, ja pitkäaikaista altistumista sadevedelle tulee välttää.

Oikean kantopyörän valitseminen

Kuljetinhihnan leveys

Ilmoita kuljetinhihnan leveys ja olemassa olevat rungon mitat, jotta sopiva rullan pituus, akselin mitat ja kannatinkokoonpano voidaan varmistaa.

Telan halkaisija ja tyyppi

Valitse ulkohalkaisija ja rakenne hihnan nopeuden, materiaalikuorman, kuljetusosuuden ja törmäysolosuhteiden mukaan. Kouru-, isku- ja itsesuuntautuvilla kantopyörillä on erilaisia toimintoja kuljetinjärjestelmässä.

Työympäristö

Anna tietoja kosteudesta, suolasuihkusta, kemikaalialtistuksesta, ulkokäytöstä, lämpötilasta ja materiaalien ominaisuuksista. Tämä määrittää, onko hiiliteräs, galvanoitu teräs, HDPE, ruostumaton teräs vai PU-jälki sopivampi.

Materiaalin palan koko ja vaikutus

Suuret tai terävät bulkkimateriaalit saattavat vaatia PU-jäykkyyttä kuljettavia välipyöriä kuormauspisteiden ympärillä, kun taas tavanomaisessa materiaalin kuljetuksessa voidaan käyttää tavallisia hiiliteräksisiä kaukaloita.

Pyydä tarjous kantotelasta

Vaaditut tekniset parametrit

Tarkkaa tehdastarjousta varten anna kuljetinhihnan leveys, rullan ulkohalkaisija, kantopyörän tyyppi, työympäristö, materiaalin ominaisuudet, kokonaistilausmäärä ja kohdeportti.

YUFENGin tekniset insinöörit voivat arvioida sopivan rullan halkaisijan, kuorimateriaalin, laakerin, tiivisterakenteen ja tukikannattimen kuljetinjärjestelmän vaatimusten mukaisesti.

YUFENG Global Yhteystiedot

Sähköposti

jayce@yuphengbelt.com

WhatsApp / WeChat / mobiili

+86 15318787602

Tehdasosoite

Xiagou Villege, ETDZ, Qingdao, Shandong, Kiina

View as

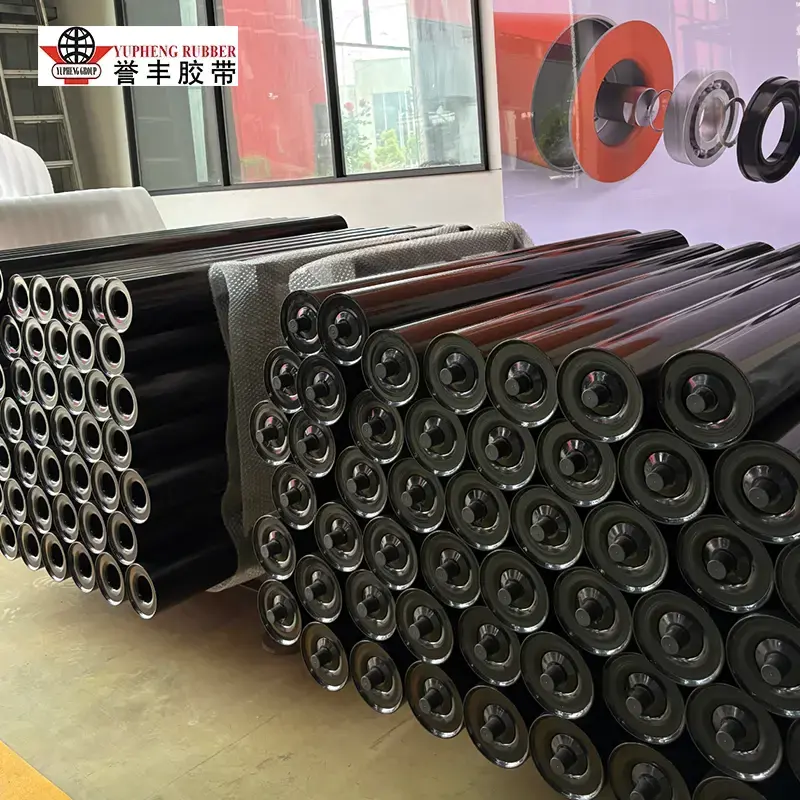

Troughing Idler Roller

YUFENG Troughing Idler Roller on suunniteltu raskaaseen bulkkimateriaalien kuljetukseen, ja se tarjoaa vakaan hihnatuen ja kuorman kantamisen kaivos-, lämpövoima-, sementti-, vilja- ja satamakuljetinjärjestelmiin. Se on valmistettu CEMA-, ISO- ja MT/T 821 -standardien mukaisesti, ja siinä on monikerroksinen labyrinttitiiviste, joka suojaa laakereita pölyltä, vedeltä ja lialta. Saatavana 20°, 35° ja 45° kaukalon kulmissa räätälöityjä kuljetusvaatimuksia varten.

Katso lisää >> Lähetä kysely >>

Samanpituinen kaareva tyhjäkäyntirulla

Symmetrinen kolmen rullan tuki tekee YUFENG Equal Length Troughing Idler Rollerista luotettavan kuljetusratkaisun irtotavarakuljettimille. Suunniteltu kaivos-, lämpövoima-, sementti-, vilja- ja satamasovelluksiin, ja siinä on monikerroksinen labyrinttitiiviste, joka suojaa sisäisiä laakereita pölyltä, vedeltä ja lialta. Saatavana 20°, 35° ja 45° kourukulmilla vakaaseen, suuren kapasiteetin kuljetukseen.

Katso lisää >> Lähetä kysely >>

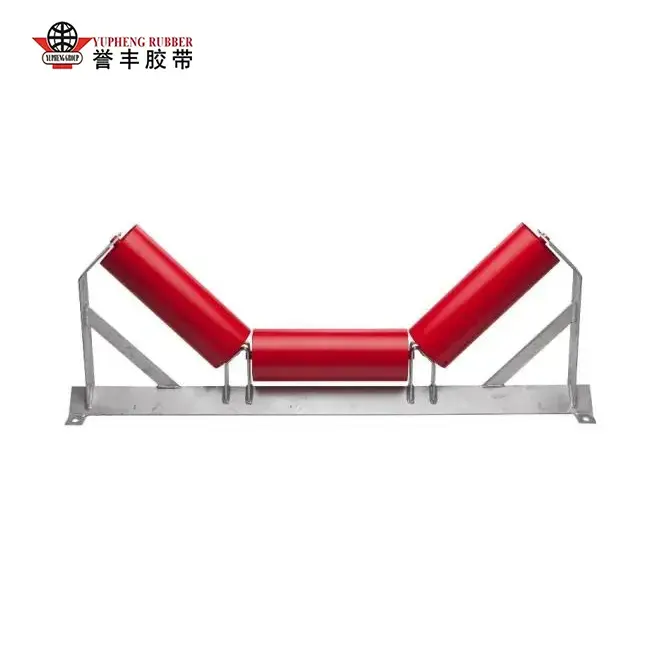

Raskaaseen käyttöön tarkoitettu kaareva tyhjäkäyntirulla

YUFENG Heavy Duty Troughing Idler Roller on suunniteltu suurten bulkkimateriaalien kuljetukseen, ja siinä on vahvistettu 3-rullalaakerirunko ja edistynyt tiivistysjärjestelmä vaativiin kaivos-, voima-, sementti- ja satamaympäristöihin. 20°, 30°, 35° ja 45° kourukulmavaihtoehdoilla se tukee suurempaa kuljetuskapasiteettia samalla, kun se vähentää materiaalin roiskeita ja suojaa laakereita pölyltä, lialta, suolasumulta ja kuumuudelle.

Katso lisää >> Lähetä kysely >>

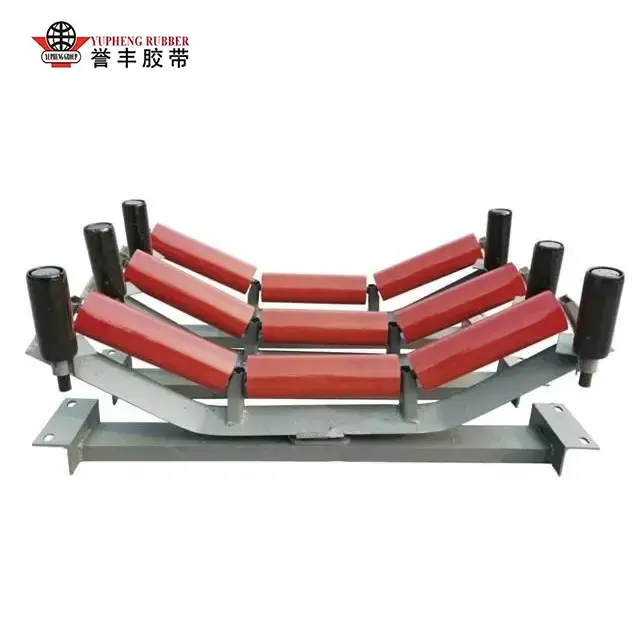

Itsestään kohdistuva tyhjennysohjain
