Räätälöity kuviollinen kuljetinhihna tehokkaaseen irtomateriaalien käsittelyyn

YUFENG Kuvioitu kuljetinhihna, joka tunnetaan myös nimellä chevron tai kalanruotokuljetinhihna, on kuminen kuljetinhihna, joka on suunniteltu muotoilluilla kuvioilla työpinnalle parantamaan pitoa kaltevassa materiaalin kuljetuksessa. Se koostuu EP- tai NN-kangasrungosta, kumipäällysteestä ja integroidusta kohokuviokerroksesta, jotka on liimattu yhteen korkean lämpötilan vulkanoinnilla.

Verrattuna sileisiin kuljetinhihnoihin kuvioitu pinta lisää kitkaa hihnan ja kuljetettavan materiaalin välillä, mikä auttaa vähentämään materiaalin liukumista ja peruuttamista kaltevilla kuljetuslinjoilla. Kuljetuskulman, materiaalikoon, hihnan leveyden ja työympäristön mukaan voidaan valita erilaisia kuviorakenteita, korkeuksia ja runkokokoonpanoja.

YUFENG valmistaa kuvioituja vöitä neitseellisellä kumilla ja erittäin lujalla EP/NN-kangasrungolla. Tuotevalikoima kattaa yleiset kulutusta kestävät, palosuojatut, korkean lämpötilan, öljynkestävät ja matalan lämpötilan mallit louhos-, kaivos-, sementti-, kiviaines-, logistiikka- ja muihin bulkkimateriaalien kuljetussovelluksiin.

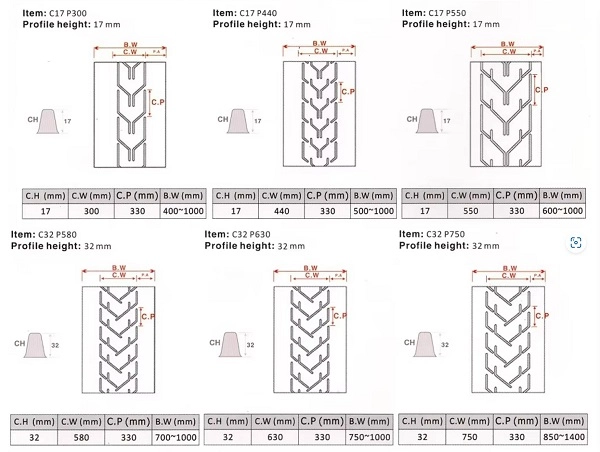

Mitkä ovat päätyypit?

Kuvioidut kuljetushihnat luokitellaan pääosin muotoillun pintarakenteen mukaan. Erilaiset kuviot tarjoavat eri pitoa, puhdistustehoa ja soveltuvuutta kuljetuskulmiin.

Suljettu Chevron Belt

Suljettu chevron-kuvio tarjoaa jatkuvan kohotetun pinnan ja vahvan materiaalipitoisuuden. Se soveltuu palamalmin, kiven, kiviaineksen ja muiden bulkkimateriaalien kuljetukseen jyrkillä kaltevilla osilla, joiden kuljetuskulmat ovat jopa noin 40° riippuen materiaalin ominaisuuksista ja kuljettimen rakenteesta.

Avaa kiilahihna

Avoin V-muotoinen kuvio tarjoaa kohtalaisen liukastumisenestokyvyn jättäen samalla enemmän tilaa kohotettujen osien väliin materiaalin purkamista ja puhdistusta varten. Se soveltuu viljalle, hiekalle ja pienille rakeisille materiaaleille kuljetuslinjoilla, joiden kaltevuus on noin 15°–30°.

Pisteinen karkea vyö

Pistepinta koostuu pienistä kohotetuista kumipisteistä, jotka tarjoavat kevyen kitkan aiheuttamatta liiallista materiaalinpidätystä. Sitä käytetään pääasiassa laatikoiden, pussien, pakattujen tavaroiden ja viljan käsittelyyn matalakulmaisilla kuljetuslinjoilla alle noin 15°.

Diamond Cross vyö

Timanttiristikkokuvio tarjoaa tasapainoisen pinnan kitkan ja sivuttaisvakauden. Sen suhteellisen avoin rakenne helpottaa myös pintapuhdistusta, joten se soveltuu logistiikkaan lajitteluun, kevyen teollisuuden tuotteisiin ja valmiiden tuotteiden kuljetukseen.

Miten kuvion valinta vaikuttaa kuljettimen suorituskykyyn?

Tärkeimmät valintatekijät ovat kuljetuskulma, materiaalin ominaisuudet, kuvion korkeus ja tarvittava pintakitka. Korkeampi tai jatkuvampi kuvio tarjoaa yleensä vahvemman otteen, kun taas avoin tai matalaprofiilinen kuvio voi tarjota helpomman puhdistuksen ja alhaisemman materiaalin pysyvyyden.

Kuvion tyyppi	Ydinominaisuus	Sovellettava työehto
Suljettu Chevron	Hyvä pito ja vahva materiaalinpidätys	Palamalmin, kiven ja kiviaineksen jyrkkä kuljetus
Avaa V-kuvio	Kohtuullinen liukastumisenestokyky ja helpompi purkaus	Vilja, hiekka ja rakeiset materiaalit
Pisteinen karkea kuvio	Kevyt kitka ja suhteellisen helppo puhdistaa	Pahvilaatikot, pussit ja pakatut tavarat
Timanttiristikuvio	Tasapainoinen kitka ja sivuttaisvakaus	Logistiikka ja kevyen teollisuuden tuotteet

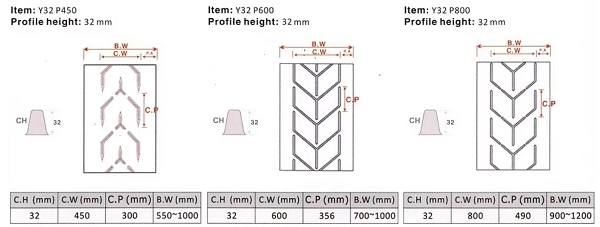

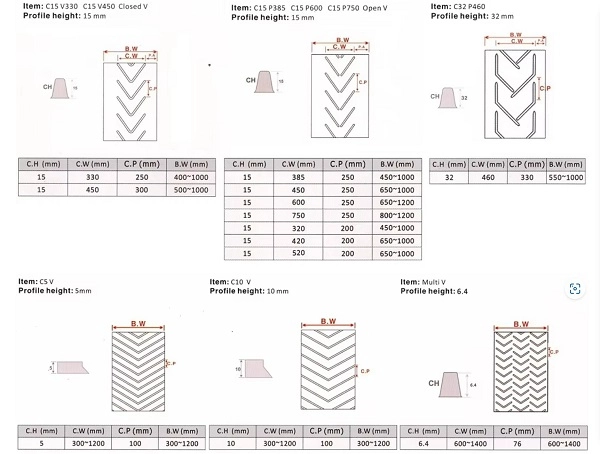

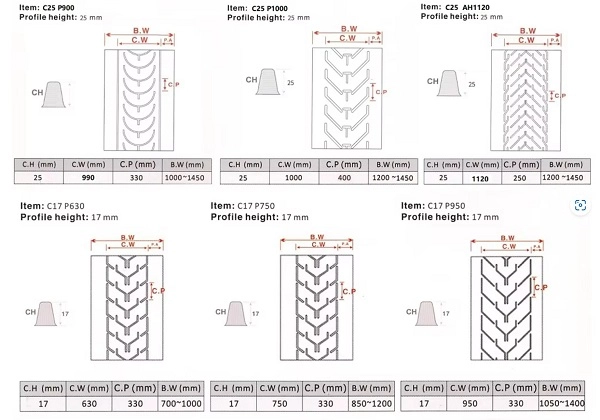

Mitä kokoja ja teknisiä tietoja YUFENG tarjoaa?

YUFENG toimittaa kuvioituja kuljetinhihnoja, joissa on erilaisia rungon vahvuuksia, leveyksiä ja kuviokorkeuksia eri kuljetinrakenteiden mukaan. Vakiovarusteisiin kuuluvat EP100–EP1000 ja NN100–NN800 kangasrungot, hihnan leveydet 300–2400 mm ja kuvion korkeudet 6 mm, 16 mm, 25 mm ja 32 mm.

Erittely	Saatavilla oleva valikoima
Kangasrunko	EP100–EP1000 / NN100–NN800
Hihnan leveys	300-2400 mm
Kuvion korkeus	6/16/25/32 mm
Pintakuvio	Chevron / V / Dot / Diamond / Custom
Toimiva kumi	Kulumista / Paloa hidastava / Korkean lämpötilan / Öljyn / Kylmänkestävä

Mikä kuviollinen vyö sopii erilaisiin käyttötarkoituksiin?

Yleinen kulutusta kestävä Chevron-kuvioinen vyö

Tämä on vakiokokoonpano normaalilämpötilaisessa irtotavaran kuljetuksessa. Kulutusta kestävä kumipäällyste soveltuu hiilelle, hiekalle, kalkkikivelle, kiviainekselle ja vastaaville materiaaleille tyypillisellä työlämpötila-alueella -20°C - +60°C.

Paloa hidastava antistaattinen kuviollinen hihna

Tämä tyyppi käyttää paloa hidastavia ja johtavia kumiyhdisteitä maanalaisiin kuljetussovelluksiin, joissa palo ja staattinen sähkö ovat turvallisuusongelmia. Mallit hiilikaivossovelluksiin voidaan valmistaa sovellettavien MT/T668-vaatimusten mukaisesti.

Korkean lämpötilan kestävä kuviollinen hihna

Korkean lämpötilan kuvioidut hihnat käyttävät lämmönkestäviä kumiyhdisteitä kuumien materiaalien, kuten sementtiklinkkerin ja teräskuonan, kuljettamiseen. YUFENG-konfiguraatiot voidaan määrittää alle noin 180 °C:n materiaalilämpötiloihin todellisten kuljetusolosuhteiden mukaan.

Öljynkestävä kuviollinen hihna

Öljynkestävissä malleissa käytetään NBR-pohjaista peitekumia vähentämään mineraaliöljyn, voiteluaineiden ja muiden öljypitoisten materiaalien aiheuttamaa turvotusta ja halkeilua. Ne soveltuvat kemiantehtaisiin, öljyyn liittyvään materiaalinkäsittelyyn ja teolliseen tuotantoympäristöön.

Matalaa lämpöä kestävä kuviollinen hihna

Matalan lämpötilan koostumukset säilyttävät kumin joustavuuden kylmissä ulkoympäristöissä. Ne voidaan määrittää sovelluksiin, jotka vaativat käyttöä noin -40 °C:een asti, mukaan lukien avolouhinta ja talviset irtotavarakuljetukset.

Pisteinen karkeakuvioinen logistiikkavyö

Matalaprofiilinen pilkullinen pinta takaa hallitun kitkan laatikoille, viljasäkeille ja pakatuille tuotteille. Se soveltuu varastolajitteluun ja logistiikkakuljetuksiin, joissa liiallinen pintakuvion korkeus on tarpeeton.

Mitä mukautusvaihtoehtoja on saatavilla?

Kuvion muoto

YUFENG voi tarjota suljetun chevronin, avoimen V, katkoviivan, timanttiristikon ja muita muotoiltuja pintakokoonpanoja kuljetinsovelluksen mukaan.

Kuvion korkeus

Kuvion korkeus voidaan valita kuljetuskulman, materiaalikoon ja tarvittavan otteen mukaan. Vakiovaihtoehtoja ovat 6 mm, 16 mm, 25 mm ja 32 mm, ja räätälöidyt mitat ovat saatavilla tietyille laitteille.

Kangasrunko

EP-polyesterikangas tarjoaa alhaisen venymän ja vakaan suorituskyvyn, kun taas NN-nylonkangas tarjoaa enemmän joustavuutta ja iskunkestävyyttä. Sopiva runko voidaan valita kuljettimen pituuden, lastausolosuhteiden ja hihnapyörän halkaisijan mukaan.

Toiminnallinen kumiyhdiste

Kannen kumia voidaan muokata palonesto-, öljynkestävyys-, korkean lämpötilan kestävyyden, alhaisen lämpötilan joustavuuden ja muiden käyttövaatimusten mukaisesti.

Pohjapinnan kokoonpano

Pohjapinta voidaan varustaa sileällä kangastaustarakenteella tai kumipohjaisella rakenteella kuljettimen rungon, välipyöräjärjestelyn ja asennusvaatimusten mukaan.

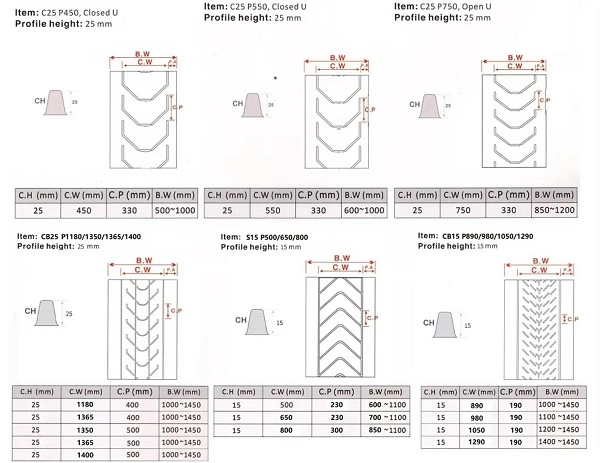

Kuinka YUFENG-kuvioinen hihna valmistetaan?

Kankaan rungon valmistelu

Luja EP-polyesteri-nailonkangas tai NN-nylonkangas valitaan vaaditun vetolujuuden mukaan. Kangaskerroksia valvotaan tasaisen loimen ja kuteen tiheyden takaamiseksi tasaisen hihnan kireyden ylläpitämiseksi.

Kumiyhdisteen valmistus

Neitsyt luonnonkumi, NBR tai muut toiminnalliset kumiyhdisteet valitaan työympäristön mukaan. Yhdiste on formuloitu antamaan vaadittu kulumis-, tartunta-, lämpötila- tai kemiallinen kestävyys.

Kuviomuovaus ja vulkanointi

Kuvioitu työpinta ja hihnan runko on integroitu korkean lämpötilan vulkanoinnilla. Tämä rakenne välttää joidenkin heikkolaatuisten kuvioitujen hihnojen käyttämän erillisen liimauksen ja vähentää kuvion irtoamisen riskiä toistuvan taivutuksen aikana.

Tehtaan laaduntarkastus

Kangas- ja kumimateriaaleista otetaan näytteitä vetolujuus-, venymä- ja tartuntakykyä varten ennen tuotantoa. Valmiit hihnat tarkastetaan ennen toimitusta rungon suorituskyvyn, kansikumin ominaisuuksien ja kuvion kiinnittymisen suhteen.

Mitä raaka-aineita YUFENG käyttää?

Vetävä runko

YUFENG käyttää lujaa EP-polyesteri-nailonkangasta tai NN-nylonkangasta, jonka loimi- ja kudetiheys on hallittu vakaan vetolujuuden takaamiseksi.

Kuvion kansi kumia

Neitsyt luonnonkumi, NBR ja toiminnallinen synteettinen kumi voidaan valita kulumisen, öljyn, lämpötilan ja turvallisuusvaatimusten mukaan.

Liimattava kuorittu kumi

Kangaskerrosten ja kumiyhdisteiden välissä käytetään erittäin tarttuvaa kuorittua kumia parantamaan kerrosten välistä sidosta ja vähentämään delaminaatioriskiä jatkuvassa kuormituksessa.

Raaka-aineiden tarkastus

Jokainen kangas- ja kumimateriaalierä käy läpi tehtaan laboratorionäytteen vetolujuuden, venymän ja tarttuvuuden mittaamiseksi ennen vulkanointiprosessia. Sisäisiä vaatimuksia rikkovia materiaaleja ei luovuteta tuotantoon.

Mitä standardeja YUFENG-kuvioitu vyö noudattaa?

YUFENG-kuvioidut kuljetinhihnat valmistetaan sovellettavien kansainvälisten ja kotimaisten kuljetinhihnastandardien mukaisesti, mukaan lukien ISO 14890, DIN 22102 ja GB/T 7984. Paloa hidastavat mallit maanalaiseen kivihiilen louhintaan voidaan valmistaa sovellettavien MT/T668-vaatimusten mukaisesti. Vientitilauksia voidaan tarvittaessa tukea CE- ja SGS-tarkastusdokumentaatiolla.

Mitä laadukkaita asiakirjoja voidaan toimittaa?

ISO9001 laadunhallintasertifikaatti

Laadunhallintajärjestelmän dokumentaatio voidaan toimittaa päteville tuotteille ja soveltuville tilauksille.

CE-vientiasiakirjat

CE:hen liittyvät vientiasiakirjat voidaan toimittaa soveltuville tuotekokoonpanoille ja kohdemarkkinoiden vaatimuksille.

SGS-testidokumentaatio

SGS-tarkastus- tai raaka-aineiden suorituskykyraportit voidaan toimittaa asiakkaan vaatimusten ja testausalueen mukaan.

Tehtaan suorituskykytestiraportti

Tehdastestidokumentaatio voi kattaa mukana toimitetun hihnan vetolujuuden, venymän ja muut soveltuvat suorituskykyindikaattorit.

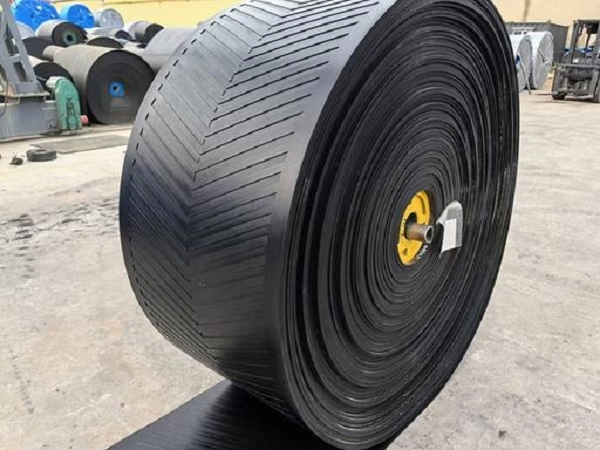

Mitkä ovat keskeiset tekniset indikaattorit?

Suorituskykykohde	Vakiovaatimus	Testistandardi
Kankaan rungon murtuman venymä	≥ 300 %	ISO 6259
Välikerroksen kuoriutumislujuus	≥12 N/mm	ISO 2411
Pysyvä venymä nimelliskuormituksessa	≤2,5 %	DIN 22102
Kannen kumin kulumishäviö	≤0,8 cm³/1,61 km	ISO 4649
Kuvioliimauksen suorituskyky	Ei kuorinta 10 000 taivutuskerran jälkeen	Tehdas taivutustesti

Kuinka leikata, liittää ja asentaa kuviollinen hihna?

Kuuma vulkanointiliitos

Pysyviä kuljetinliitoksia varten hihnan päät leikataan porrastetuiksi kerroksiksi kangaskerrosrakenteen mukaan. Saumapinnat puhdistetaan, kerrosten väliin asennetaan yhteensopiva kuorikumi sekä vulkanointipuristimella ohjattu lämmitys ja paine. Jäähdytyksen ja tarkastuksen jälkeen liitos voidaan asettaa normaaliin toimintaan.

Kylmäliiman korjaus

Kylmäliimausta voidaan käyttää tilapäiseen korjaukseen tai valikoituihin lyhytaikaisiin sovelluksiin. Vaurioitunut alue tulee puhdistaa ja karhentaa ennen sopivan kuljetushihnaliiman levittämistä. Korjatun osan tulee olla täysin kovettunut ennen kuljettimen uudelleen käynnistämistä.

Kuljetinlinjan asettelu

Ylemmissä kanto-osissa tulee käyttää sopivia kaukaloiden välipyöriä, kun taas iskujoutopyörät tulee asentaa korkean pudotuksen syöttökohtien ympärille. Itsesuuntautuvat välipyörät voidaan järjestää sopivin väliajoin pitkille kuljetuslinjoille helpottamaan hihnan kulkua.

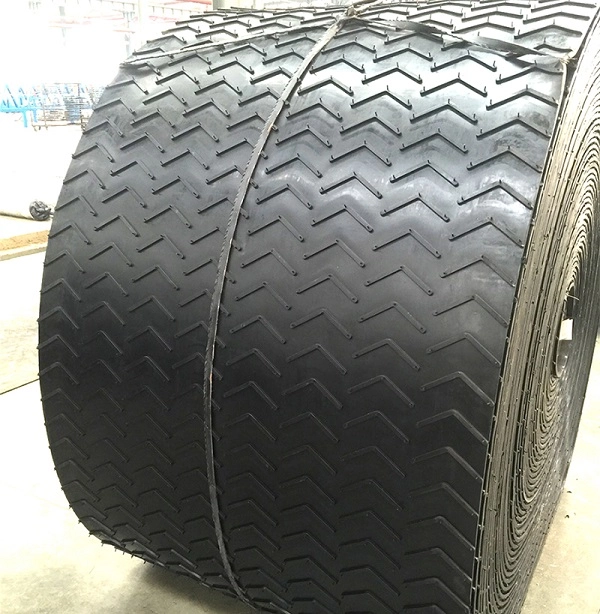

Mitä tukituotteita YUFENG voi toimittaa?

Kuljetinhihnasarja

YUFENG voi toimittaa kangaskuljetinhihnaa, teräslangan kuljetinhihnaa, sivuseinäkuljetinhihnaa ja karkeaa yläkuljetinhihnaa erilaisiin kuljetuskokoonpanoihin.

Kuljetinrulla-sarja

Tukituotteisiin kuuluvat kaukalokierrät, iskurullat, itsesuuntautuvat välirullat ja HDPE-korroosionestorullat.

Kumitarvikkeet

Kuljettimen huoltoon ja korjaukseen voidaan toimittaa kulutusta kestäviä kumilevyjä, kuljettimen jalkalistat, korjausliimat ja paikkasarjat.

HDPE Pipeline -sarja

HDPE-vesiputkia ja HDPE-ruoppausputkia voidaan toimittaa apunesteiden kuljetussovelluksiin kaivos- ja niihin liittyvissä projekteissa.

Mukautettu käsittely

YUFENG voi säätää hihnan leveyttä, kangaskerrosta, kuvion korkeutta ja toimivaa kumin koostumusta asiakkaan piirustusten ja käyttöolosuhteiden mukaan.

Miten kuviollinen kuljetinhihna pakataan ja säilytetään?

Kapea leveys rullat

300–800 mm:n hihnaleveyksillä hihna kääritään kiinteälle paperisydämelle ja suojataan vedenpitävällä muovikalvolla ja ulkokudotulla pussilla.

Leveät rullat

1000–2400 mm leveissä hihnoissa käytetään teräsvannetta raudoituksena, pressusuojuksella ja puulavakuormausta konttikuljetuksessa.

Oikotieosat

Mittatilaustyönä leikatut hihnaosat voidaan pakata erikseen kuvion pintavaurioiden ja naarmuuntumisen vähentämiseksi käsittelyn ja kuljetuksen aikana.

Varastointiolosuhteet

Kuvioidut kuljetinhihnat tulee varastoida vaakasuorassa pinoamiskorkeudella enintään 1,5 m. Pitkäaikaista suoraa auringonvaloa, kemiallisia liuottimia ja muita olosuhteita, jotka voivat nopeuttaa kumin ikääntymistä, tulee välttää.

Kuinka pyytää kuviollista hihnaa?

Anna seuraavat tekniset tiedot tukkumyyntiä tai räätälöityjä kuviollisia kuljetinhihnavaatimuksia varten, jotta YUFENG voi valita sopivan rungon ja kuviokokoonpanon:

Runkotyyppi: EP tai NN
Hihnan leveys
Kuvion muoto ja korkeus
Suurin kuljetuskulma
Materiaalityyppi ja palakoko
Käyttölämpötila ja kuljetusaine
Siirtoetäisyys
Koko tilausmäärä
Kohdetoimitusportti

Näiden parametrien perusteella YUFENG voi arvioida sovelluksessa tarvittavan kangaslaadun, hihnan rakenteen, peitekumin ja kuviokokoonpanon.

YUFENG Global Yhteystiedot

Sähköposti

jayce@yuphengbelt.com

WhatsApp / WeChat / mobiili

+86 15318787602

Tehdasosoite

Xiagou Villege, ETDZ, Qingdao, Shandong, Kiina
