Johtava kaivos- ja irtomateriaalien käsittelyjärjestelmien valmistaja.

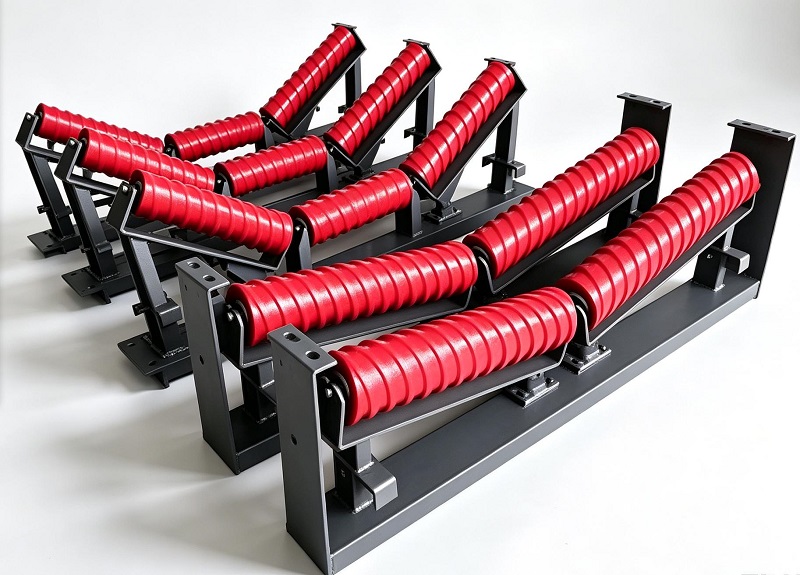

Conveyor Idler Frame on tukirakenne, jota käytetään kuljetinrullien asentamiseen ja sijoittamiseen hihnakuljetinjärjestelmiin. Se yhdistää kaukalokierrättimet, paluurullat, iskurullat ja itsesuuntautuvat välipyörät kuljettimen rakenteeseen varmistaen, että rullat säilyttävät oikean suuntauksen ja tukevat juoksuhihnaa vakaasti.
Jatkuvan kuljetustoiminnan aikana välipyörän runko kantaa irtomateriaalien painon, hihnan kireyden ja kuormituspisteissä syntyvän iskuvoiman. Väärin suunniteltu runko voi aiheuttaa rullan kohdistusvirheitä, hihnan seurantaongelmia, epätasaista kulumista ja odottamattomia seisokkeja. Siksi luotettavan tukirakenteen valitseminen on välttämätöntä kuljetinjärjestelmän vakauden parantamiseksi.
YUFENG valmistaa täydellisiä Idler Frame -sarjoja TD75-, DT II(A-), CEMA- ja ISO-vaatimusten mukaisesti. Käyttämällä korkealaatuista Q235/Q355 terästä, tarkkuushitsausprosesseja ja valinnaista korroosionestokäsittelyä, YUFENG-kehyksiä käytetään laajasti kaivos-, louhos-, sementti-, voimalaitos-, satama- ja irtotavarakäsittelyprojekteissa.

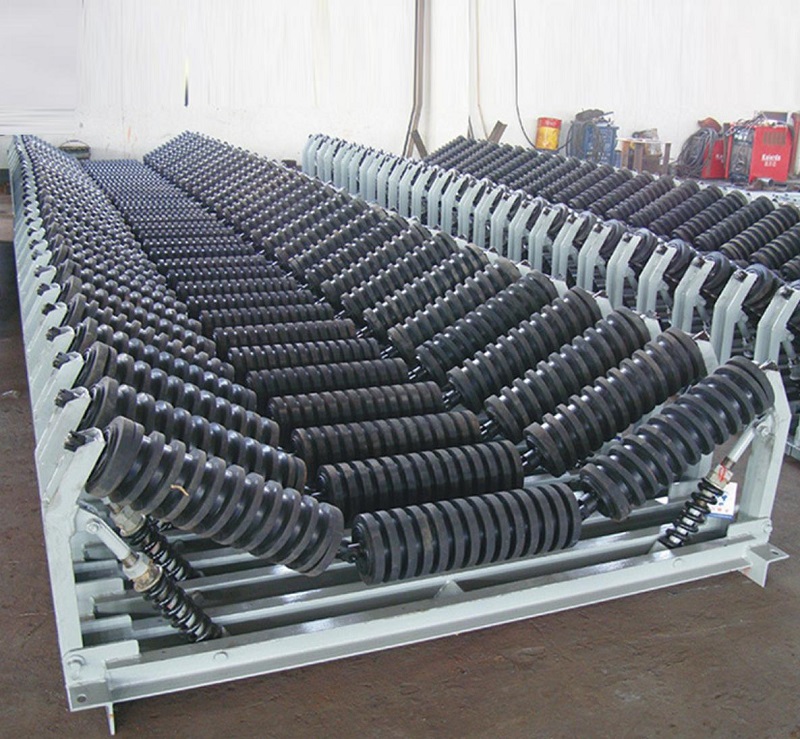

Erilaiset runkotyypit eri kuljetinosille
Erilaiset kuljetinosat vaativat erilaisia tukirakenteita. YUFENG tarjoaa useita runkomalleja asennuspaikan, lastaustilan ja ympäristövaatimusten mukaan.
Idler-kehyksen läpi
Kourun välipyörän runko asennetaan pääasiassa hihnakuljettimien kantopuolelle. Kolmirullainen rakenne muodostaa kaukalon muodon, joka tukee bulkkimateriaaleja ja lisää kuljetuskapasiteettia. Vakiopohjakulmia ovat 20°, 30°, 35° ja 45°.
Tätä tyyppiä käytetään yleisesti hiilikaivoksissa, kiviainestehtaissa, sementtitehtaissa ja irtomateriaalin kuljetusjärjestelmissä, joissa tarvitaan jatkuvaa materiaalitukea.
Palauta tyhjäkäyntikehys
Paluurullan runko on asennettu kuljetinjärjestelmien paluupuolelle tukemaan tyhjää hihnaa materiaalin purkamisen jälkeen. Sen yksinkertainen rakenne tarjoaa riittävän jäykkyyden ja mahdollistaa kätevän rullan vaihdon ja rutiinitarkastuksen.
Koska paluuosat kantavat vähemmän kuormaa kuin kantavat osat, kevyet mallit valitaan yleensä vähentämään kuljetinrakenteen kokonaispainoa.
Itsestään kohdistuva tyhjäkäyntikehys
Itsesuuntautuva välipyörän runko on suunniteltu korjaamaan hihnan poikkeama käytön aikana. Kun hihnan liike siirtyy pois keskilinjasta, pyörivä tukimekanismi luo ohjausvoiman, joka auttaa palauttamaan normaalin hihnan seurannan.
Se soveltuu pitkän matkan kuljettimiin, siirtopisteisiin ja sovelluksiin, joissa hihna voi usein liikkua.
Iskupyörän kehys
Iskupyörän runko käyttää vahvistettua teräsrakennetta alueille, jotka ovat alttiina voimakkaille materiaaliiskuille. Se asennetaan tavallisesti syöttöpisteisiin, joissa suurikokoinen malmi, kivihiili tai kiviainekset putoavat kuljetinhihnalle.
Vahvistettu rakenne toimii yhdessä iskutelojen kanssa vaimentaen kuormitusiskuja ja vähentääkseen muodonmuutosriskejä raskaissa olosuhteissa.
Ripustettu H-tyypin kehys
Jousitettu H-tyyppinen välipyörän runko käyttää ripustettavaa asennustapaa ilman perinteistä peruskiinnitystä. Sen modulaarinen rakenne mahdollistaa helpon säätämisen ja asennuksen rajallisiin tiloihin.
Sitä käytetään yleisesti maanalaisissa kaivostunneleissa, liikkuvissa kuljettimissa ja projekteissa, joissa asennuksen joustavuus on tärkeää.
Galvanoitu tyhjäkäyntirunko
YUFENG tarjoaa kuumasinkittyjä välipyöriä ulkokäyttöön tai syövyttäviä työympäristöjä varten. Galvanoitu pinta parantaa ruosteenkestävyyttä ja auttaa pidentämään käyttöikää rannikkosatamissa, kemiantehtaissa ja ulkotiloilla.
01
Valinta kuljettimen työolosuhteiden perusteella
Oikean kuljettimen tyhjäkäynnistysrungon valinta riippuu useista tekijöistä, kuten hihnan leveydestä, materiaalin painosta, iskun tasosta, kuljettimen pituudesta ja asennusympäristöstä.
Tavalliseen bulkkimateriaalien kuljetukseen kourun välipyörät tarjoavat vakaan kantotuen. Raskaissa kaivossovelluksissa, joissa käytetään suuria kokkareisia materiaaleja, suositellaan vahvistettuja iskukehikkoja lastausvyöhykkeillä äkillisten iskuvoimien käsittelemiseksi.
Pitkän matkan kuljetusjärjestelmät vaativat yleensä itsesuuntautuvia kehyksiä oikein väliajoin hihnan poikkeaman vähentämiseksi. Rannikolla tai kemiallisesti syövyttävissä ympäristöissä galvanoitu käsittely auttaa parantamaan korroosionkestävyyttä ja vähentämään huoltotarvetta.
02

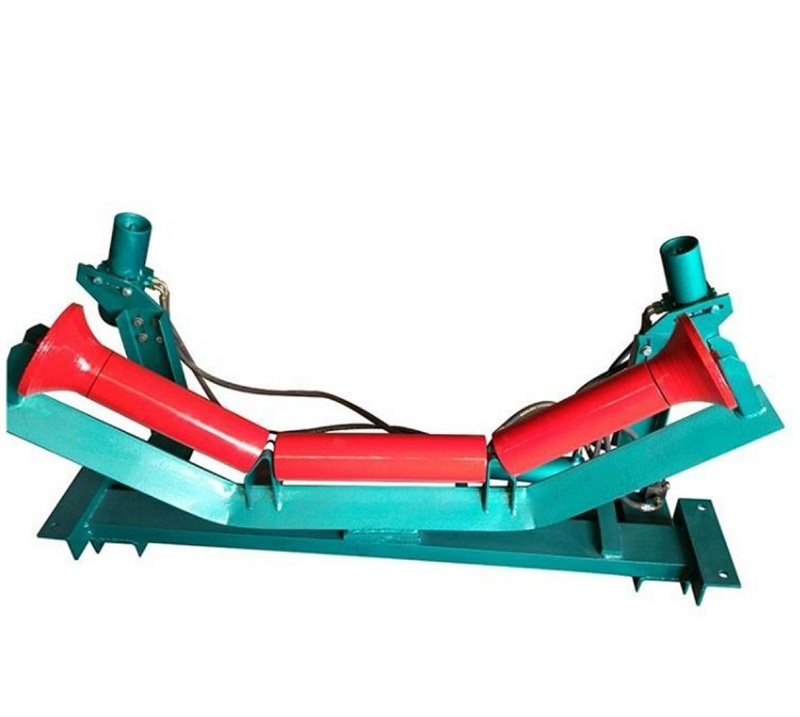

Tekninen rakenne ja mukautetut vaihtoehdot
YUFENG Conveyor Idler Frame voidaan räätälöidä asiakkaan piirustusten, kuljettimen spesifikaatioiden ja projektiolosuhteiden mukaan. Saatavilla on erilaisia rakennekokoonpanoja, jotka sopivat erilaisiin kuljetinmalleihin.
Runkomateriaali voidaan valita Q235-hiiliteräksestä vakiosovelluksiin tai Q355-lujasta teräksestä raskaisiin kuljetusjärjestelmiin. Pintakäsittelyjä ovat sähköstaattinen maalaus ja kuumasinkitys ympäristövaatimusten mukaisesti.
Asiakkaat voivat mukauttaa kourun kulmaa, asennusmittoja, rungon korkeutta, reikien paikkaa ja asennustapoja. Lisävarusteita, kuten väliakselit, jousipidikkeet ja lujat pultit, voidaan myös toimittaa yhdessä.
03
YUFENG Idler Framen suorituskyvyn edut
YUFENG Conveyor Idler Frame keskittyy rakenteelliseen luotettavuuteen, mittatarkkuuteen ja pitkäaikaiseen käyttövakauteen. Jokainen runko on suunniteltu vähentämään kuljettimen huoltotarvetta ja tukemaan jatkuvaa materiaalin kuljetusta erilaisissa työolosuhteissa.
Vahva rakenne ja luotettava hitsaus
YUFENG käyttää päteviä Q235- ja Q355-teräsmateriaaleja välirunkojen valmistukseen. Verrattuna heikkolaatuisiin ohutseinämäisiin materiaaleihin, korkealujuus teräs kestää paremmin muodonmuutoksia raskaassa kuormituksessa ja iskuolosuhteissa.
Ammattimaiset hitsausprosessit takaavat tasaiset hitsaussaumat ja vakaan rakenteellisen lujuuden. Hitsaustarkastus tehdään ennen toimitusta epätäydellisen hitsauksen, halkeamien tai rakenteellisten muodonmuutosten aiheuttamien riskien vähentämiseksi.
Tarkka rullan asennusasento
Tyhjäpyörän runkojen asennustarkkuus vaikuttaa suoraan kuljetinhihnan toimintaan. YUFENG ohjaa asennusmitat ja reikien asennot TD75-, DT II(A)- ja CEMA-spesifikaatioiden mukaisesti.
Tarkka asemointi auttaa rullia säilyttämään oikean suuntauksen vähentäen rullan epätasaista kulumista, hihnan poikkeamaa ja lisää käyttövastusta.
Joustava pintasuojaus
Erilaiset ympäristöt vaativat erilaisia korroosiosuojausmenetelmiä. Vakiorungoissa voidaan käyttää erittäin tarttuvaa spraypinnoitetta, kun taas kuumasinkitty käsittely on saatavilla ulko-, rannikko- ja kemiallisesti syövyttävissä olosuhteissa.
Pintakäsittely parantaa ruosteenkestävyyttä ja auttaa säilyttämään vakaan suorituskyvyn pitkäaikaisen käytön aikana.
Helppo huoltosuunnittelu
YUFENG-kehysten standardisoitu rakenne mahdollistaa kätevän telojen asennuksen ja vaihdon. Käyttäjät voivat suorittaa rutiinihuollon ilman kuljettimen rakenteen monimutkaisia muutoksia.
Modulaariset rakenteet, kuten ripustetut H-tyypin kehykset, tarjoavat lisäjoustavuutta maanalaisiin ja rajoitetun tilan sovelluksiin.
Yhteensopivat kuljetinjärjestelmän komponentit
YUFENG Conveyor Idler Frame voidaan yhdistää erilaisiin kuljetinkomponentteihin, mukaan lukien koururullat, paluurullat, iskurullat, hihnanpuhdistimet, iskulattiat ja kuljetinhihnat.
Tämä yhteensopivuus auttaa asiakkaita ostamaan täydellisiä kuljetinjärjestelmän komponentteja yhdeltä toimittajalta ja yksinkertaistamaan projektinhallintaa.
Asennus- ja käyttöönottoopas
Rungon oikea asennus on tärkeää kuljettimen vakaan suorituskyvyn saavuttamiseksi. YUFENG suosittelee asennusasennon, kohdistuksen ja kiinnitysolosuhteiden tarkistamista ennen laitteen käyttöä.
VAIHE 01
Kiinteän kehyksen asennus
Kouru- ja paluurullien rungoissa asenna runko kuljetinpalkkiin ja kiristä kaikki lujat pultit. Samaan kuljetinosaan asennettujen kehyksien tulee pysyä samansuuntaisina ja kohdakkain kuljettimen keskilinjan kanssa.
Kun olet kiinnittänyt rungon, asenna välipyörät ja tarkista, pyörivätkö rullat tasaisesti ilman epänormaalia vastusta.
VAIHE 02
Itsesuuntautuvan kehyksen asennus
Itsesuuntautuvat kehykset tulee asentaa sopivin väliajoin kuljettimen suunnitteluvaatimusten mukaisesti. Pyörimismekanismin on pysyttävä joustavana, eikä sitä saa lukita asennuksen aikana.
Tarkkaile käyttöönoton jälkeen hihnan seurannan suorituskykyä ja varmista, että itsekorjaustoiminto toimii oikein.
VAIHE 03
Impact Frame -asennus
Iskurullien rungot tulee asentaa materiaalin syöttöpisteisiin, joissa putoavat materiaalit aiheuttavat voimakasta iskuvoimaa. Vahvistettuja kiinnitysmenetelmiä voidaan tarvita todellisten kuormitusolosuhteiden mukaan.
Tarkasta ennen käyttöä, että runko pysyy suorana ja ilman muodonmuutoksia.
VAIHE 04
Rutiinitarkastus
Säännölliseen tarkastukseen tulee sisältyä hitsaussaumojen, pulttien, pintapinnoitteen kunnon ja mahdollisen muodonmuutoksen tarkastus. Löystyneet pultit tulee kiristää välittömästi ja vaurioituneet rungot korjata tai vaihtaa ajoissa.

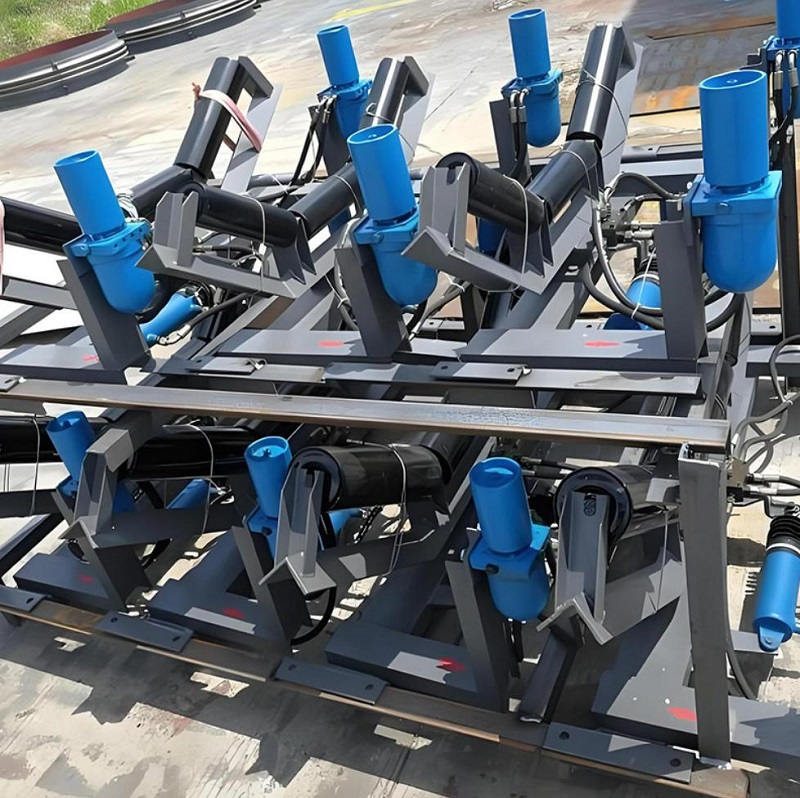

Yhteensopivia tuotteita kuljetinjärjestelmiin
YUFENG tarjoaa integroituja tukituotteita bulkkimateriaalien kuljetusprojekteihin, mikä auttaa asiakkaita rakentamaan kokonaisia kuljetinratkaisuja.
Kuljetinrullatuotteet
Tukituotteisiin kuuluvat kaukalokierrät, palautusrullat, iskukiinnittimet, spiraaliset itsepuhdistuvat välipyörät, kumilevypalautukset ja itsesuuntautuvat välipyörät.
Kuljettimen tarvikkeet
YUFENG toimittaa kuljettimen iskualustoja, hihnanpuhdistusaineita, helmakumia, kulutusta kestäviä kumilevyjä ja muita tarvikkeita kuljettimen suorituskyvyn parantamiseksi.
Täydelliset kuljetinhihnaratkaisut
Saatavilla olevia kuljetinhihnoja ovat EP-kankaiset kuljetinhihnat, teräsnauhakuljetinhihnat, kaivosten PVC/PVG-kiinteät kudotut hihnat ja chevron-kuljetinhihnat.
Materiaalin valinta ja laaduntarkastus
Materiaalin laatu vaikuttaa suoraan kuljettimen tukirakenteiden käyttöikään ja turvallisuuteen. YUFENG valitsee luotettavat materiaalit ja suorittaa tarkastustoimenpiteet ennen lähetystä.
Teräs Materiaali
Päärungoissa käytetään Q235B-hiiliterästä vakiosovelluksiin ja Q355B-lujaa niukkaseosteista terästä raskaisiin kuljetinprojekteihin, jotka vaativat suurempaa kantavuutta.
Pintakäsittely
Pintakäsittelyjä ovat sähköstaattinen epoksiruiskumaalaus ja kuumasinkitys. Asiakkaat voivat valita sopivan suojauksen käyttöympäristön mukaan.
Kiinnikkeet ja hitsausmateriaalit
Luotettavaa asennusta varten käytetään lujia 8.8-pultteja, jousialuslevyjä ja löystymistä estäviä muttereita. Hitsausmateriaalit valitaan perusmetallivaatimusten mukaan rakenteen lujuuden varmistamiseksi.
Jokaiselle tuotantoerälle suoritetaan ulkonäkötarkastus, mittamittaus ja hitsauksen laatutarkastus. Tuotteet, joissa on muodonmuutoksia, puuttuvia hitsejä tai mittapoikkeamia, hylätään ennen toimitusta.
Standardit ja sertifioinnit
YUFENG Conveyor Idler Frame on valmistettu tunnustettujen kuljetinlaitestandardien mukaan, mukaan lukien GB/T10595-2017, TD75 ja DT II(A) suunnitteluvaatimukset. Tuotteet suunnitellaan myös CEMA:n ja ISO:n kansainvälisten kuljetinvaatimusten mukaisesti.
Kansainvälisille projekteille YUFENG voi tarjota ISO9001:2015 laadunhallintasertifikaatin, CE-sertifioinnin, SGS-tarkastusraportit ja muut tekniset asiakirjat asiakkaan vaatimusten mukaisesti.
04
Tekniset suorituskykyindikaattorit
| Suorituskykykohde | Vakiovaatimus | Testin perusteet |
|---|---|---|
| Rungon sallittu taipuma nimelliskuormituksen alaisena | ≤1/1000 jänneväli | Tehtaan staattinen kuormitustesti |
| Hitsaussauman laatu | Ei halkeamia, epätäydellistä läpäisyä tai kuonaa | Visuaalinen ja ultraäänipistetarkastus |
| Kuumasinkityskerroksen paksuus | ≥65 μm | Magneettinen paksuusmittarin testi |
| Asennusreiän sijainnin toleranssi | ±1,5 mm | Mittojen tarkastus |
Pakkaus ja varastointi
YUFENG käyttää sopivia pakkausmenetelmiä suojaamaan kehyksiä kansainvälisen kuljetuksen aikana.
Vakiomääräiset kehykset niputetaan teräsnauhoilla, asetetaan kestäville puisille lavoille ja peitetään vedenpitävällä muovikalvolla. Räätälöidyt pienieräkehykset on pakattu vaneripuukoteloihin törmäysmuodonmuutosten estämiseksi.
Varastoinnin aikana tuotteet tulee säilyttää kuivissa ja ilmastoiduissa varastoissa. Pitkäaikaista ulkoaltistusta ilman vedenpitävää suojausta tulee välttää pinnoitteen vaurioiden ja teräksen korroosion estämiseksi.
05
Kuinka saada nopea tarjous
Asiakkaiden tulee suositella kuljetinhihnan leveyttä, vaadittua runkotyyppiä, kourukulmaa, pintakäsittelyvaatimuksia ja käyttöympäristöä voidakseen suositella oikeaa kuljetinrullarunkomallia ja antaa tarkan tarjouksen.
Lisätiedot, kuten kaivos-, satama-, sementti- tai maanalainen käyttö, tilausmäärä ja kohdesatama, auttavat YUFENG-insinöörejä valitsemaan sopivan rakenteen ja tarjoamaan tehokkaan tarjousratkaisun.
Usein kysytyt kysymykset
Kuinka valitsen oikean välipyörän runkotyypin?
Valinta riippuu kuljetinosan, materiaalikuormituksen, vaikutustason ja työympäristön mukaan. Kaukaloja käytetään osien kantamiseen, palautusrungot tukevat tyhjiä hihnoja ja iskukehikkoja suositellaan lastausalueille.
Voiko YUFENG räätälöidä idler-kehyksiä piirustusten mukaan?
Kyllä. YUFENG voi räätälöidä rungon mittoja, asennusreikiä, asennusmenetelmiä ja pintakäsittelyä asiakkaan piirustusten ja kuljetinvaatimusten mukaan.
Mitä materiaaleja käytetään YUFENG-rullien rungoissa?
Vakiokehykset käyttävät Q235-hiiliterästä, kun taas Q355-luja teräs on saatavana raskaaseen käyttöön. Pinnan suojaukseen voi kuulua ruiskumaalaus tai kuumasinkitys.
Ovatko YUFENG-kehykset yhteensopivia CEMA-kuljetinjärjestelmien kanssa?
Kyllä. YUFENG suunnittelee TD75:n, DT II(A), CEMA:n ja niihin liittyvien kuljetinjärjestelmävaatimusten mukaisia välirunkoja kansainvälisiin sovelluksiin.
Mitä varmenteita YUFENG voi tarjota?
YUFENG voi tarjota ISO9001:2015-, CE-, SGS-tarkastusraportteja ja niihin liittyviä teknisiä asiakirjoja projektin vaatimusten mukaisesti. Tuotteet valmistetaan myös CEMA-standardien mukaisesti ja ne voivat tukea MSHA- ja TUV-projektien vaatimuksia.
YUFENG Global Yhteystiedot
YUFENG tarjoaa ammattitaitoista teknistä tukea ja maailmanlaajuisia vientipalveluita kuljettimen välirunkoratkaisuille, räätälöityille kuljetinkomponenteille ja kokonaisille irtotavarankäsittelyjärjestelmille.
Sähköposti: jayce@yuphengbelt.com
WhatsApp / WeChat / mobiili: +86 15318787602
Tehdasosoite:Xiagou Village, ETDZ, Qingdao, Shandong, Kiina
YUFENG toivottaa tervetulleeksi kaivosyhtiöt, kuljetinlaitteiden jakelijat, suunnitteluurakoitsijat ja teollisuuskumppanit maailmanlaajuisesti ottamaan meihin yhteyttä räätälöityjä kuljetinratkaisuja ja tehdastarjouksia varten.
YUFENG on ammattimainen Kuljettimen tyhjäkäyntikehys valmistaja ja toimittaja Kiinassa. Meillä on kokenut myyntitiimi, ammattitaitoiset teknikot ja huoltopalvelutiimi.
