Tehdaspalautteinen välirulla raskaisiin kuljetinjärjestelmiin

YUFENG Palauta tyhjäkäyntirulla, joka tunnetaan myös nimellä paluurulla tai takakuljettimen joutopyörä, on asennettu hihnakuljettimen alempaan paluuosaan tukemaan tyhjää kuljetinhihnaa, kun se kulkee takaisin käyttö- tai takaosaan. Sen päätehtävät ovat ylläpitää hihnan muotoa, vähentää painumista, tukea tasaista paluuliikettä ja auttaa ylläpitämään vakaata hihnan seurantaa.

YUFENG toimittaa litteät yhdensuuntaiset, V-tyyppiset keskitys-, spiraaliset itsepuhdistuvat, HDPE-korroosionesto-, galvanoidut ja kumiset kiekkojen palautusrullat kaivos-, sementti-, satamiin, kemiantehtaisiin, voimalaitoksiin ja muihin bulkkimateriaalien kuljetussovelluksiin. Erilaiset vaippamateriaalit, pintakäsittelyt, tiivistysrakenteet ja laakerikokoonpanot voidaan valita hihnan leveyden, materiaaliominaisuuksien ja työympäristön mukaan.

Vakioulkohalkaisijat ovat 76, 89, 108, 114, 133, 168, 194 ja 219 mm, telan pituus ja seinämän paksuus on saatavana kuljettimen runkopiirustusten mukaan. Telat on suunniteltu yhteensopiviksi yleisten DTII-, TD75- ja CEMA-kuljetinrakenteiden kanssa.

Tyypit erilaisiin kuljetinolosuhteisiin

Litteä Parallel Palauta tyhjäkäyntirulla

Tasainen yhdensuuntainen paluurulla käyttää yhtä suoraa sylinterimäistä rullaa tukemaan kuormittamatonta hihnaa. Sen yksinkertainen rakenne sopii perinteisiin kuljetuslinjoihin, jotka kuljettavat kuivia ja suhteellisen tarttumattomia materiaaleja, joissa vaaditaan peruspalautushihnan tukea.

V-tyyppinen keskityspalautusrulla

V-tyyppinen paluurulla käyttää kahta V-muotoon järjestettyä rullaa hihnan keskittämisen lisäohjauksen aikaansaamiseksi. Se soveltuu pitkän matkan kuljetuslinjoille, joissa hihna saattaa poiketa jatkuvan paluutoiminnan aikana.

Spiraalinen itsepuhdistuva paluurulla

Kierrepaluurulla käyttää kierteistä pintaprofiilia, joka auttaa poistamaan savea, märkää hiekkaa ja muita tahmeita materiaaleja kuljetinhihnan takaa. Se soveltuu märkäkaivoksille, savilouhoksille ja kuljetusjärjestelmille, joissa käsitellään materiaaleja, joilla on korkea tartuntakyky.

HDPE muovinen palautusrulla

HDPE:n paluurullassa on ei-metallinen kuori, joka kestää ruostetta, kosteutta ja valittuja kemiallisia aineita. Sen alhaisempi käyttömelu ja korroosionkestävä rakenne tekevät siitä sopivan rannikkosatamiin, kemiantehtaisiin ja kosteisiin teollisuusympäristöihin.

Rullan tyyppi	Ydinominaisuus	Sovellettava työehto
Tasainen rinnakkaispalautusjoutopyörä	Yksinkertainen rakenne ja perusvyötuki	Kuivat bulkkimateriaalit ja perinteiset palautusosat
V-tyypin palautusjoutopyörä	Parannettu hihnan keskityskyky	Pitkän matkan kuljetuslinjat, jotka ovat alttiita hihnan poikkeamille
Spiraalinen itsepuhdistuva paluujoutopyörä	Poistaa tahmean materiaalin hihnan pinnalta	Märkäkaivokset, saven ja tahmean materiaalin kuljetus
HDPE muovinen palautusrulla	Ruostumaton, korroosionkestävä ja hiljainen	Rannikko, kostea ja kemiallinen ympäristö

Konfiguraatiot eri kuljetinsovelluksiin

Litteä rinnakkainen paluurulla

Tasainen yhdensuuntainen konfiguraatio on tavallinen paluutukiratkaisu alemmalle tyhjälle hihnaosalle. Se soveltuu hiilelle, kalkkikivelle, hiekalle ja muille suhteellisen kuiville bulkkimateriaaleille, joissa palautushihnalla on normaalit kohdistusvaatimukset.

V-tyypin keskityspalautustela

V-tyypin konfiguraatio tarjoaa lisäohjausta sivusuunnassa, kun hihna liikkuu paluuosaa pitkin. Se voi auttaa rajoittamaan vasemman ja oikean hihnan liikettä pitkissä kuljetinjärjestelmissä ja vähentämään riippuvuutta muista korjaavista komponenteista, kun kuljettimen rakenne sen sallii.

Spiraalinen itsepuhdistuva paluutela

Kierrerakenne on suunniteltu palautushihnoille, jotka kuljettavat tahmeaa materiaalia. Kierreprofiili auttaa poistamaan kerääntynyttä savea, mutaa ja märkää hiekkaa hihnan pinnalta, mikä vähentää materiaalin kertymistä telan ympärille.

Kuumasinkitty paluutela

Kuumasinkitys antaa teräsrullan pinnalle lisäsuojaa korroosiolta. Tämä kokoonpano soveltuu ulkotiloihin, ulkotiloihin, kuljetuslinjoihin ja muihin kosteisiin ympäristöihin, joissa tavanomainen käsittelemätön teräs voi ruostua nopeammin.

HDPE-korroosionestopaluutela

HDPE-kuori eliminoi tavanomaisen teräspinnan ruosteen ja kestää kosteutta, suolasumua ja valikoituja kemiallisia aineita. Se soveltuu merenrantaterminaaleihin, kemianpajoihin ja muihin syövyttäviin ympäristöihin.

Kumilevyn palautusrulla

Rullan akselia pitkin on järjestetty kumilevyt joustavan kosketuksen aikaansaamiseksi paluuhihnan kanssa. Rakenne voi vaimentaa osan hihnan tärinästä ja vähentää suoraa kulumista paluuhihnan ja jäykän teräsrullan pinnan välillä.

Tekniset tiedot

Rullan halkaisija

YUFENG tarjoaa vakioulkohalkaisijat 76, 89, 108, 114, 133, 168, 194 ja 219 mm. Halkaisijan valinnassa tulee ottaa huomioon hihnan nopeus, hihnan leveys, paluukuorma, kuljettimen pituus ja kuljettimen rungon suunnitteluvaatimukset.

Hihnan leveyden sovitus

Paluurullasarja on suunniteltu noin 500–2400 mm:n kuljetinhihnaleveyksille. Rullan pituus ja akselin mitat voidaan mukauttaa todellisten rungon ja kannakkeen mittojen mukaan.

Kuljetinkehyksen yhteensopivuus

YUFENG Return Idler Roller -tuotteet voidaan konfiguroida DTII-, TD75- ja CEMA-tyyppisiin kuljetinrakenteisiin. Ostajien tulee ilmoittaa olemassa olevat telojen mitat tai kehyspiirustukset vaihtaessaan rullia olemassa olevaan kuljetinjärjestelmään.

Hihnan yhteensopivuus

Telat voidaan yhdistää kangaskuljetinhihna-, teräsnauhakuljetinhihna-, sivukuljetinhihna- ja putkikuljetinhihnajärjestelmiin hihnan leveyden, palautusrakenteen ja kuljettimen asettelun mukaan.

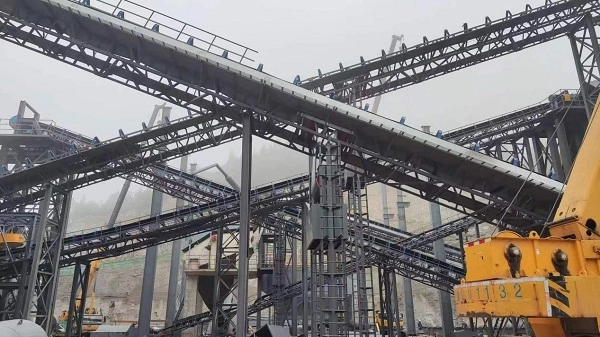

Materiaali- ja tiivistysvaihtoehdot

Rullakuoren materiaali

Saatavilla olevat kuorimateriaalit ovat Q235-hiiliteräs, HDPE ja ruostumaton teräs 304. Hiiliteräs soveltuu yleisiin raskaisiin kuljetuksiin, HDPE korroosiolle herkkiin ympäristöihin ja 304 ruostumaton teräs sovelluksiin, jotka vaativat korkeampaa korroosionkestävyyttä.

Pintakäsittely

Pintakäsittelyvaihtoehtoja ovat sähköstaattinen ruiskupinnoitus, kuumasinkitys ja kumilevykääre. Valittu käsittely voidaan sovittaa ulkoilman kosteus-, syövytys-, isku- ja hihnakosketusvaatimuksiin.

Tiivistysrakenne

Kaksois- ja kolmoiskomposiittinylon labyrinttitiivistysjärjestelmiä voidaan käyttää estämään pölyn ja veden pääsyä laakerin onteloon. Kumikosketustiivisteet voivat tarjota lisäesteen laakerikokoonpanon ympärille.

Laakerikokoonpano

Kotimaiset tarkkuuslaakerit tai maahan tuodut SKF/FAG C3-välyslaakerit voidaan valita käyttövaatimusten, jatkuvan käyttöolosuhteiden ja asiakkaan spesifikaatioiden mukaan.

Erityiset työolosuhteet

Erityisiä kokoonpanoja, kuten paloa hidastavia ja antistaattisia paluurullia maanalaiseen kivihiilen louhintaan tai matalan lämpötilan kestävät telat kylmäalueen avolouhoksissa, voidaan harkita todellisen sovelluksen mukaan.

Tukikannattimet

YUFENG voi toimittaa paluurullan tukikannattimia eri kokoisina, jotta valittu rulla voidaan sovittaa kuljettimen runkoon ja asennusrakenteeseen.

Rakenne ja raaka-aineet

Roller Shell

Vakioteräksiset paluurullat käyttävät Q235-korkeataajuista ERW-teräsputkea, kun taas HDPE-versiot käyttävät uutta HDPE-materiaalia. Vaipan seinämän paksuus voidaan säätää rullan pituuden, kuormituksen ja vaaditun rakennelujuuden mukaan.

Rullan akseli

Vakiokokoonpanoissa akselissa käytetään kylmävedettyä kiinteää pyöreää terästä 45#, joka kestää taipumista ja muodonmuutoksia jatkuvan käytön aikana.

Laakeri

Pyörivässä kokoonpanossa käytetään C3-välyksen syväurakuulalaakereita. Laakerin valinta vaikuttaa pyörimisvastukseen, lämpötilan nousuun ja käyttöikään jatkuvassa kuljettimen käytössä.

Tiivistyskomponentit

Tiivisterakenne voi sisältää lujia nylon labyrinttirenkaita ja säänkestäviä nitriilikumisia tiivisterenkaita vähentämään pölyn ja veden pääsyä laakerin onteloon.

Raaka-aineiden tarkastus

Teräsputkista, akseleista ja laakereista otetaan näyte ja ne tarkastetaan ennen kokoonpanoprosessia. Materiaalit, jotka eivät täytä tehdastarkastusvaatimuksia, hylätään ennen tuotantoa.

Suorituskykyindikaattorit

Suorituskykykohde	Vakiovaatimus	Testistandardi
Pyörimisvastuskerroin	≤0,008	ISO 15365
Pöly- ja vesisuojaluokka	IP65	IP-testistandardi
Nimelliskuormituksen käyttöikä	≥30 000 työtuntia	Tehtaan nopeutettu ikääntymistesti
Rullakuoren samankeskisyys	≤0,5 mm	Dial-ilmaisimen testi
Laakeri Anti-Aging Time	≥500 h korkean lämpötilan ikääntymistesti	Sisäinen laboratoriotesti
Aksiaalinen staattinen kuormituskapasiteetti	1,5-kertainen nimelliskuorma ilman muodonmuutoksia	Staattisen paineen testi

Telan todellinen suorituskyky riippuu halkaisijasta, vaipan seinämän paksuudesta, laakerin tyypistä, tiivisterakenteesta, kuljettimen nopeudesta, hihnan kireydestä, ympäristöolosuhteista ja huoltokäytännöistä.

Standardit ja laatudokumentaatio

Kuljetinteollisuuden standardit

YUFENG Return Idler Roller -tuotteet on valmistettu CEMA-, GB/T10595- ja ISO15365-vaatimusten mukaisesti kuljetinlaitteiden ja rullan suorituskyvyn osalta.

Turvallisuusvaatimukset

Maanalaisiin kaivossovelluksiin tarkoitetut paluurullat voidaan konfiguroida sovellettavien hiilikaivoksen turvallisuusvaatimusten mukaisesti. Tarkat turvallisuusasiakirjat riippuvat valitusta tuotteesta ja käyttötarkoituksesta.

Vie asiakirjat

Saatavilla olevat asiakirjat voivat sisältää ISO9001-laadunhallintasertifikaatin, CE-vientiasiakirjat, SGS-raaka-aineiden tarkastusraportit, hiilikaivoksen turvallisuustestiasiakirjat sekä tehtaan pyörimisvastuksen ja käyttöiän testiraportit tuote- ja kohdemarkkinoiden mukaan.

Asennus ja vaihto

Uusi kuljettimen runkokokoonpano

Paluurullan kannatin kiinnitetään kuljettimen runkoon suunnitellun etäisyyden mukaan. Rullan akselin molemmat päät on kohdistettu kannattimen kiinnitysreikiin ja kiinnitetty määritetyillä tapeilla tai pulteilla. Telan tulee pyöriä vapaasti ilman epänormaalia vastusta ennen kuljettimen käyttöönottoa.

Kuluneen paluurullan vaihto

Kuljetin tulee pysäyttää ja virransyöttö katkaista ennen vaihtamista. Akselin lukitusosien poistamisen jälkeen vaurioitunut paluurulla voidaan irrottaa ja vaihtaa uuteen. Uuden telan joustava pyörimiskyky on tarkistettava ennen kuljettimen uudelleen käynnistämistä.

V-tyypin paluurullajärjestely

V-tyyppiset paluurullat voidaan järjestää sopivin väliajoin pitkän matkan kuljetuslinjoille, joissa hihnan seuranta vaatii lisätukea. Todellinen etäisyys tulee määrittää kuljettimen rakenteen, hihnan käyttäytymisen ja käyttöolosuhteiden mukaan.

Spiraalirullan asennus

Spiraalisia itsepuhdistuvia paluurullia tulee käyttää kuljettimissa, jotka kuljettavat märkiä tai tahmeita materiaaleja, joissa hihnan palautus voi kertyä paluupuolelle. Asennuksen tulee varmistaa, että spiraalipinta vastaa hihnan kulkusuuntaa ja kuljettimen rakennetta.

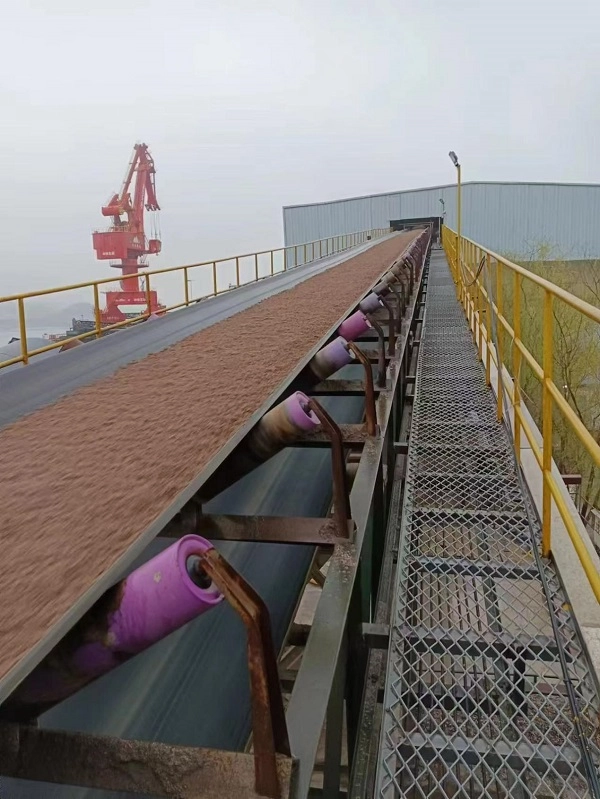

Hakemuksen ehdot

Kuivan bulkkimateriaalin kuljetus

Litteät yhdensuuntaiset paluurullat soveltuvat perinteisiin kuljettimiin, jotka kuljettavat suhteellisen kuivia materiaaleja, kuten hiiltä, kalkkikiveä, hiekkaa ja kiviainesta.

Pitkän matkan kuljetinlinjat

V-tyyppiset keskittävät paluurullat voidaan valita kohteisiin, joissa pitkät kuljetinlinjat vaativat parannettua hihnan seurantaa paluuiskun aikana.

Kosteat ja tahmeat materiaalit

Spiraaliset itsepuhdistuvat paluurullat soveltuvat märkäkaivoksille, savilouhoksille ja muihin sovelluksiin, joissa tahmea materiaali tarttuu kuljetinhihnan takapintaan.

Rannikko- ja kemialliset ympäristöt

HDPE- tai galvanoidut paluurullat voidaan valita alueille, jotka ovat alttiina suolasumulle, kosteudelle tai valituille syövyttäville aineille käyttöolosuhteiden mukaan.

Herkät kankaiset kuljetinhihnat

Kumilevyn palautusrullat voidaan harkita, jos rullan ja palautushihnan välillä tarvitaan lisäjoustavuutta tärinän ja kosketuskulumisen vähentämiseksi.

Vastaavat kuljetinjärjestelmätuotteet

Kuljetinhihnasarja

YUFENG voi toimittaa kangaskuljetinhihnaa, teräslangan kuljetinhihnaa, sivukuljetinhihnaa, putkikuljetinhihnaa, kuviollista kuljetinhihnaa ja karkeaa yläkuljetinhihnaa täydellisiin irtomateriaalien kuljetusjärjestelmiin.

Muut kuljetinrullat

Tukituotteisiin kuuluvat kaukaloiden kantopyörät, iskurullat, itsesuuntautuvat välipyörät ja niitä vastaavat kannattimet ja tukitelineet.

Kumitarvikkeet

Kuljettimen asennukseen, huoltoon ja kenttäkorjaukseen voidaan toimittaa kulutusta kestäviä kumilevyjä, kuljettimen jalkalistakumia, vulkanoinnin korjausliimoja ja paikkasarjoja.

HDPE Pipeline -sarja

HDPE Water Pipe ja HDPE Dredge Pipe voidaan toimittaa apuvesi- ja lietteen kuljetussovelluksiin kaivos- ja teollisuusprojekteissa.

Mukautettu käsittely

Telan halkaisija, seinämän paksuus, akselin mitat, tiivisterakenne ja muut parametrit voidaan säätää asiakkaan työpiirustusten ja kuljetinvaatimusten mukaan.

Pakkaus ja varastointi

Pienen halkaisijan palautusrullat

76, 89 ja 108 mm paluurullat voidaan niputtaa teräslangalla, varustaa molemmissa akselin päissä suojakorkeilla ja pakata massiivipuukoteloihin kansainvälisiä kuljetuksia varten.

Suuret raskaat paluurullat

168, 194 ja 219 mm rullat voidaan järjestää puulavalle, kääriä suojamuovikalvoon ja kiinnittää konttikuljetusta varten pinnan naarmuuntumisen ja korroosion vähentämiseksi.

HDPE muoviset palautusrullat

HDPE-rullat voidaan erottaa vaahdolla tai muilla pehmustemateriaalilla pintatörmäysten ja vaurioiden vähentämiseksi lastauksen, purkamisen ja kuljetuksen aikana.

Varastointivaatimukset

Paluurullat tulee säilyttää vaakasuorassa kuormalavoilla, joiden suositeltu pinoamiskorkeus on enintään 1,2 m. Ulkona säilytettäessä tulee käyttää vedenpitävää pressua ja pitkäaikaista altistumista sadevedelle tulee välttää.

Oikean palautusrullan valitseminen

Kuljetinhihnan leveys

Ilmoita kuljetinhihnan leveys ja olemassa olevat rungon mitat, jotta sopiva rullan pituus, akselin kokoonpano ja kiinnikkeen koko voidaan varmistaa.

Paluurullan tyyppi

Litteät, V-tyyppiset, kierre-, HDPE- ja kumilevyjen palautusrullat tulee valita hihnan seurantavaatimusten, materiaalin tarttuvuuden, kosteuden ja korroosioolosuhteiden mukaan.

Työympäristö

Anna tietoja kaivoksesta, satamasta, kemikaaleista tai muista työympäristöistä, mukaan lukien kosteus, suolasuihku, kemikaalialtistus ja lämpötilaolosuhteet. Tämä auttaa määrittämään sopivan kuorimateriaalin ja pintakäsittelyn.

Materiaalin tarttuvuus

Kun märkä savea, mutaa tai tahmeaa materiaalia pyrkii jäämään hihnan paluupuolelle, voidaan harkita spiraalimaista itsepuhdistuvaa paluutelaa materiaalin kertymisen vähentämiseksi.

Hihnan seurantavaatimus

Pitkän matkan kuljetinlinjoille, joilla on taipumus hihnan poikkeamaan, V-tyypin keskittävät paluurullat voidaan arvioida osana paluupuolen kohdistusjärjestelyä.

Pyydä tarjous palautusrullasta

Vaaditut tekniset parametrit

Tarkkaa tarjousta varten anna kuljetinhihnan leveys, rullan ulkohalkaisija, paluurullan tyyppi, kuten litteä, V-tyyppi, kierre tai HDPE, työympäristö, materiaalin ominaisuudet, kokonaistilausmäärä ja kohdetoimitusportti.

YUFENGin tekniset insinöörit voivat arvioida sopivan rullan halkaisijan, vaippamateriaalin, laakerikokoonpanon, tiivistysrakenteen ja tukikannattimen todellisen kuljetinjärjestelmän mukaan.

YUFENG Global Yhteystiedot

Sähköposti

jayce@yuphengbelt.com

WhatsApp / WeChat / mobiili

+86 15318787602

Tehdasosoite

Xiagou Villege, ETDZ, Qingdao, Shandong, Kiina

View as

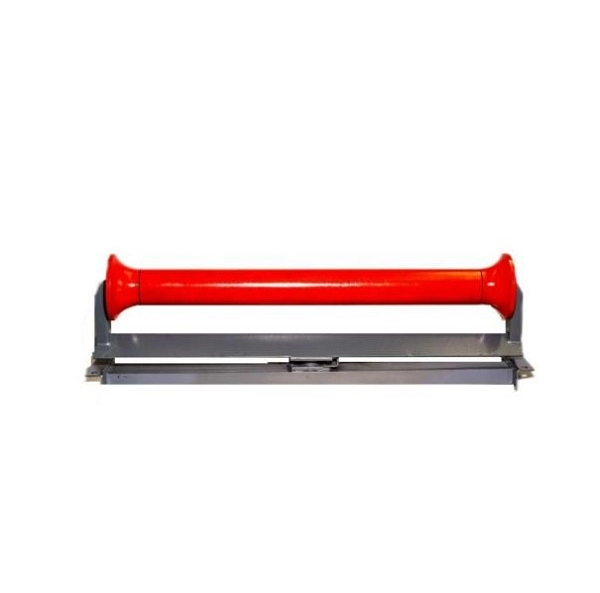

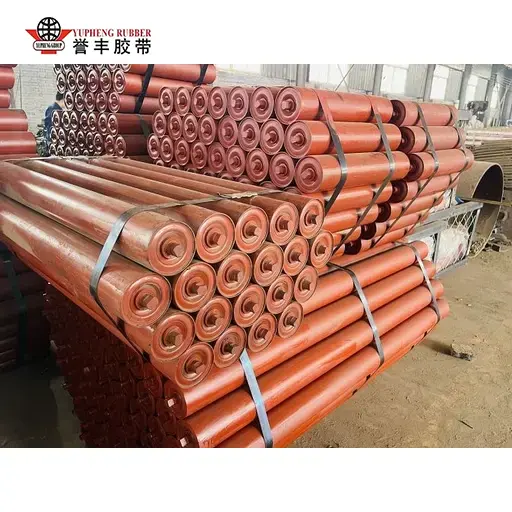

Litteä paluurulla

Hihnakuljettimien paluupuolta tukeva YUFENG Flat Return Idler Roller tarjoaa tasaisen hihnan ohjauksen ja luotettavan matalavastuksen toiminnan kaivos-, sementti-, vilja- ja irtotavaran käsittelyjärjestelmissä. Täysi prosessin laadunvalvonta teräsputkien käsittelystä dynaamiseen tasapainotukseen auttaa vähentämään epätasaista hihnan kulumista ja ylläpitämään vakaata kuljettimen suorituskykyä kevyissä, keskiraskaissa ja raskaissa sovelluksissa.

Katso lisää >> Lähetä kysely >>

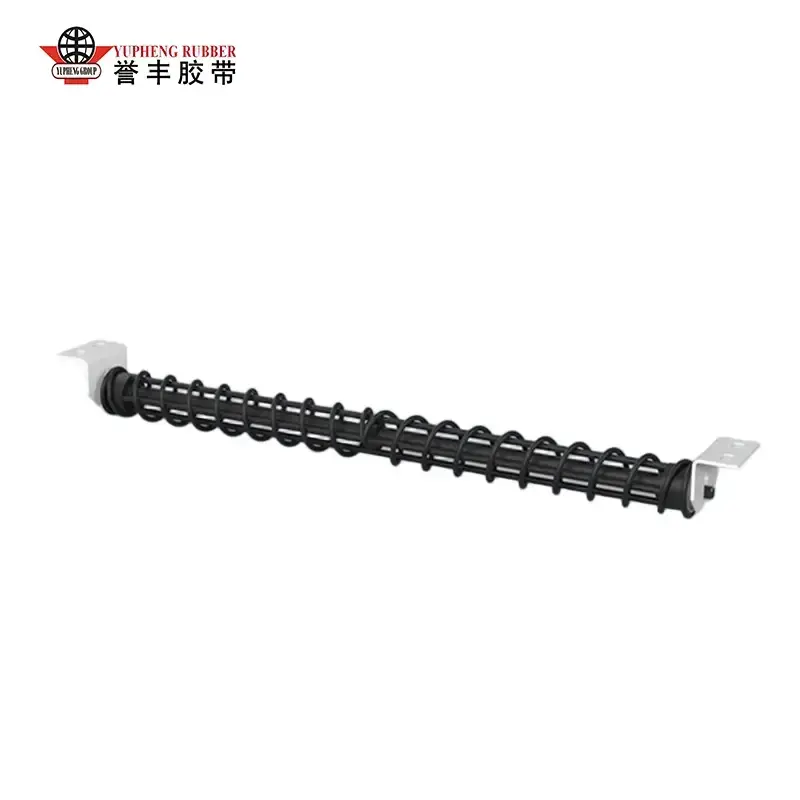

Spiral Return Idler Roller

Itsepuhdistuva suorituskyky tekee YUFENG Spiral Return Idler Roller -rullasta ihanteellisen kuljettimille, jotka käsittelevät märkiä, tahmeita ja kerääntyviä materiaaleja. Sen kierrerakenne auttaa poistamaan tarttuvaa materiaalia hihnan paluupinnalta, mikä vähentää hihnan poikkeamaa, puhdistuskatkoja ja huoltotarvetta. Kenttätestattu hiili-, sementti-, satama- ja lämpövoimasovelluksissa, se tarjoaa vakaan pitkän aikavälin tuen raskaille kuljetusjärjestelmille.

Katso lisää >> Lähetä kysely >>

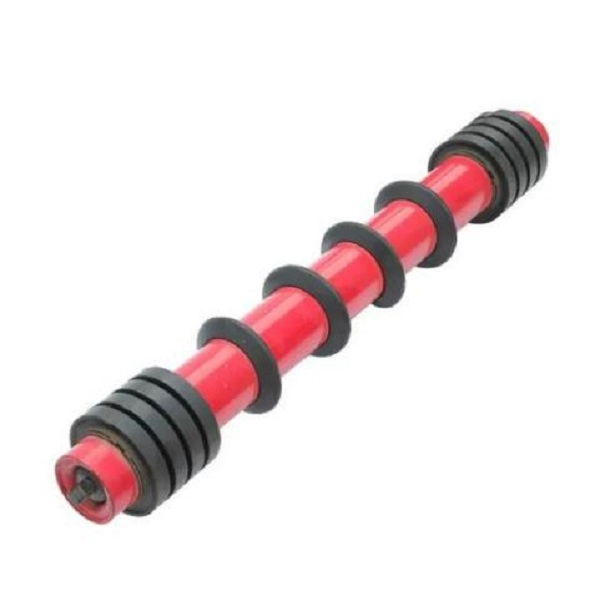

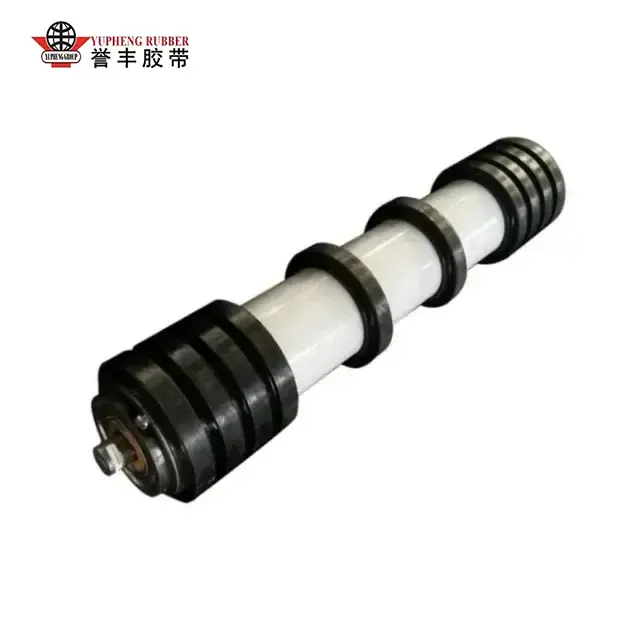

Kumilevyn palautusrulla

Tahmeisiin ja jäännöksille alttiisiin kuljetusympäristöihin suunniteltu YUFENG Rubber Disc Return Idler Roller käyttää välimatkan päässä olevaa elastista kumilevyrakennetta parantamaan hihnan puhdistusta ja suojaa palautusosissa. Sen tiivistysrakenne tarjoaa luotettavan pölytiiviin, vedenpitävän ja korroosionestokyvyn välillä -42 °C - +68 °C, mikä auttaa vähentämään materiaalin kertymistä, hihnan poikkeamaa ja huoltotiheyttä kaivos-, satamissa, sementti- ja voimateollisuudessa.

Katso lisää >> Lähetä kysely >>

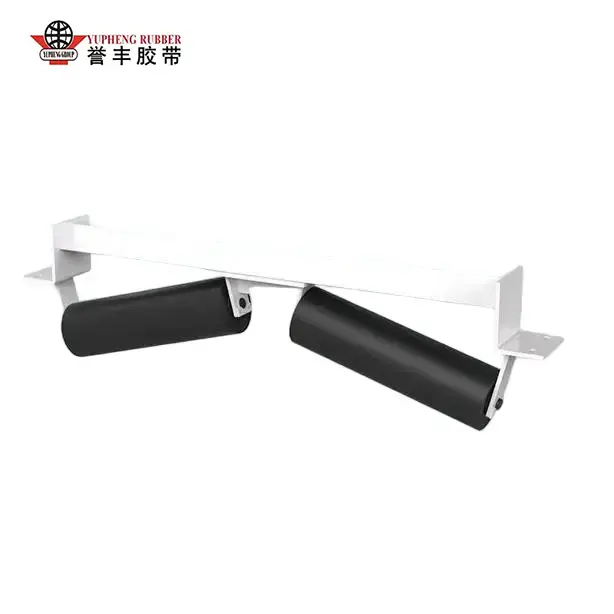

V-palautusrulla

YUFENG V Return Idler Roller on suunniteltu pitkän matkan ja raskaan kuorman kuljettimen palautusjärjestelmiin, ja se tarjoaa automaattisen hihnan keskityksen ja vakaan tuen V-muotoisen symmetrisen rullarakenteensa ansiosta. Sen edistyksellinen tiivistysjärjestelmä suojaa laakereita pölyltä, vedeltä ja ankarilta ympäristöiltä vähentäen samalla hihnan poikkeamaa, reunojen kulumista ja huoltovaatimuksia. Soveltuu hiili-, kaivos-, sementti- ja bulkkimateriaalien kuljetussovelluksiin -40°C - +70°C.

Katso lisää >> Lähetä kysely >>

YUFENG on ammattimainen Palauta tyhjäkäyntirulla valmistaja ja toimittaja Kiinassa. Meillä on kokenut myyntitiimi, ammattitaitoiset teknikot ja huoltopalvelutiimi.

Uutissuositukset

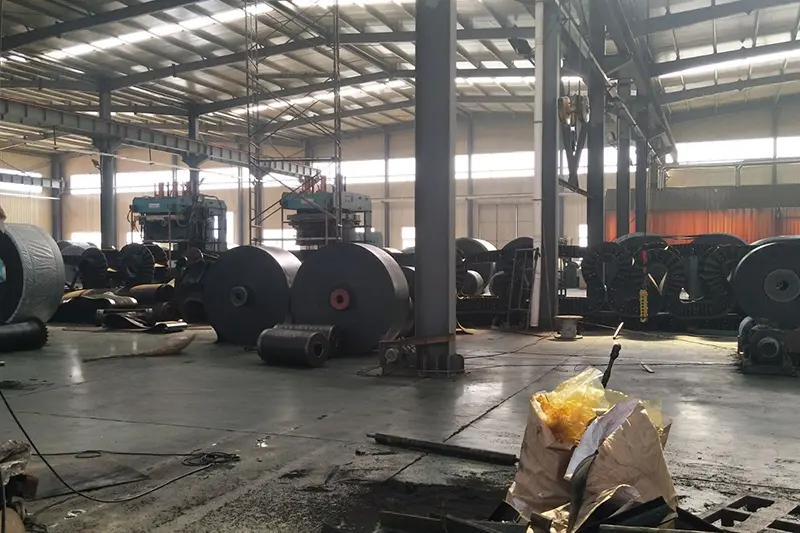

Kumikuljetinhihnojen tuotantoprosessi Katso lisää >>

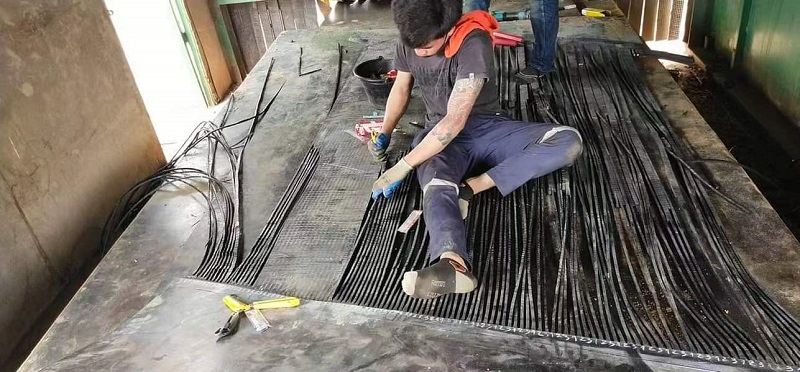

Paikallinen Thaimaan myynninjälkeinen tiimi tarjoaa paikan päällä teräsjohtojen kuljetinhihnan liitospalvelun kaivosasiakkaalle Katso lisää >>

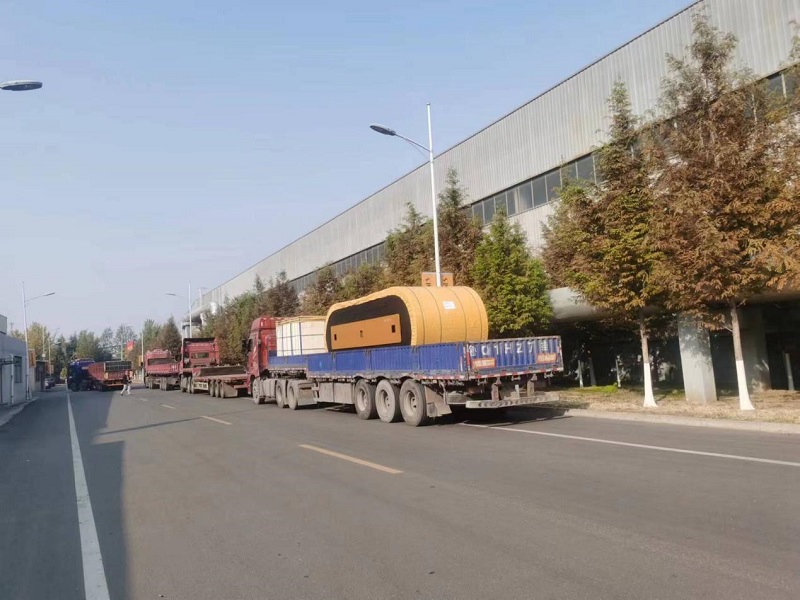

Tehokas teräslanka kuljetinhihnarulla valmiina lähetettäväksi Laosin kaivosprojektiin Katso lisää >>

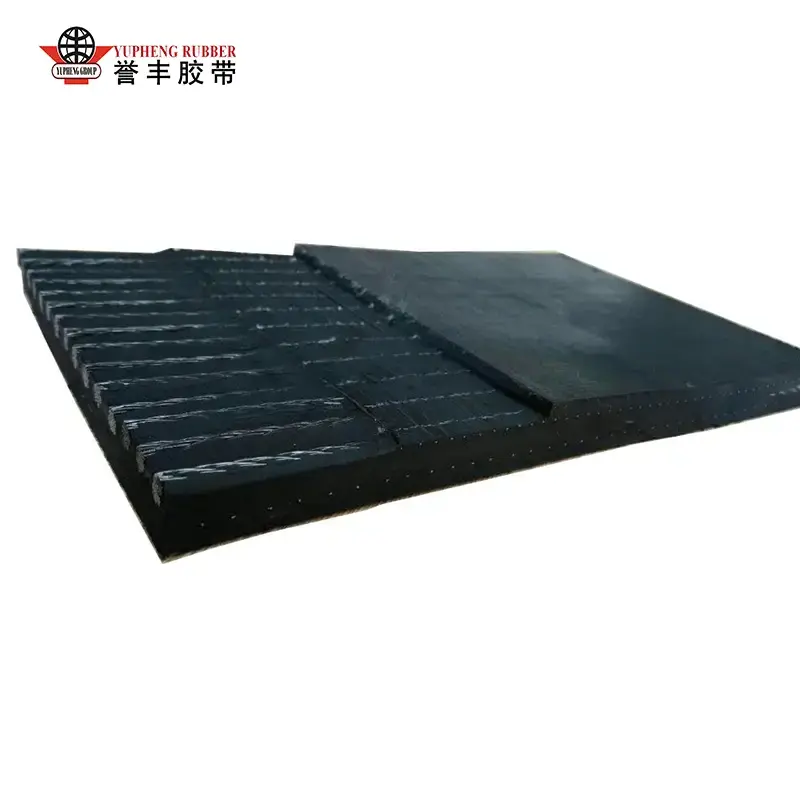

Mikä tekee yleisestä teräsjohtohihnasta luotettavan raskaaseen käyttöön?Katso lisää >>

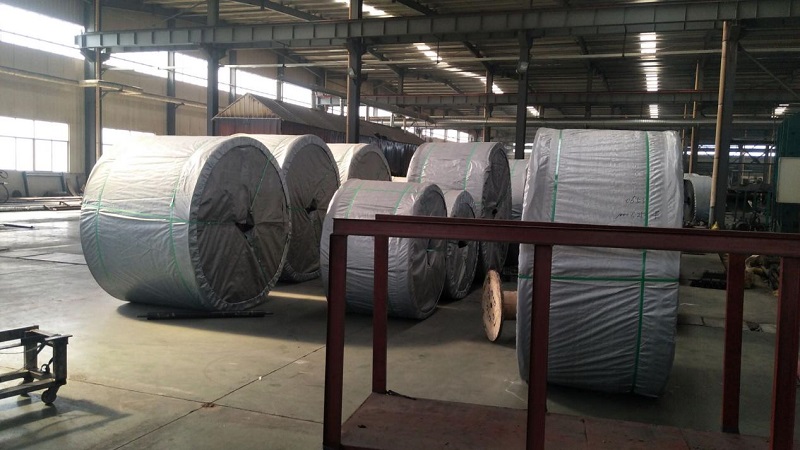

Suuri erä teräslankakuljetinhihnoja vietiin Senegaliin kaivosmateriaalin kuljetuksen tukemiseksi Katso lisää >>

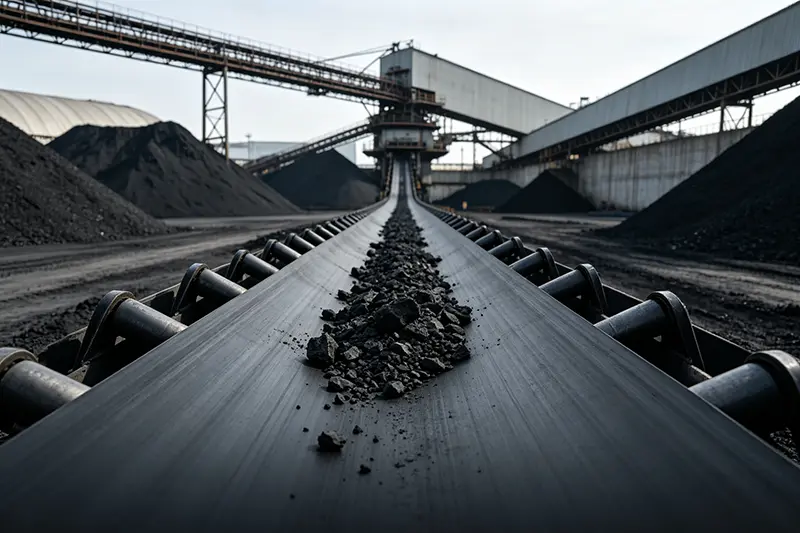

Teräsnauhakuljetinhihnojen edut Katso lisää >>
