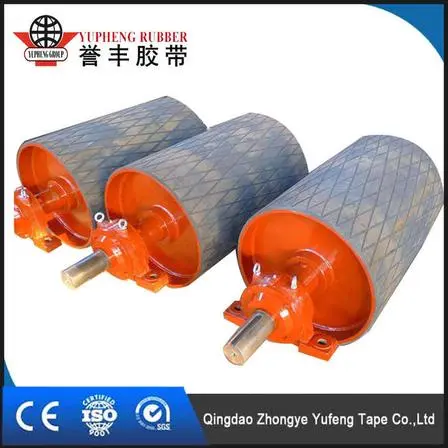

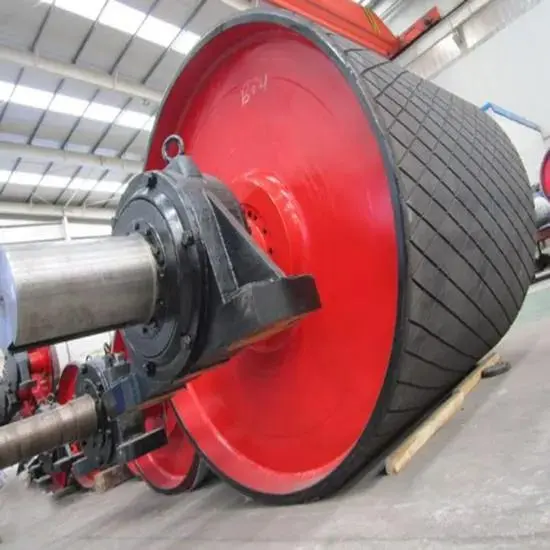

YUFENG Rubber Lagged Drive -vetopyörä tarjoaa useita viivevaihtoehtoja, mukaan lukien tavallinen kumi, timanttiura, kalanruoto ja FRAS-kumi. Testattu kumin tarttuvuuden, dynaamisen tasapainon, hankausta ja vetolujuutta varten, se varmistaa vakaan toiminnan -30 °C:sta 100 °C:seen ja vähentää seisokkeja ja ylläpitokustannuksia raskaissa kuljetusjärjestelmissä.

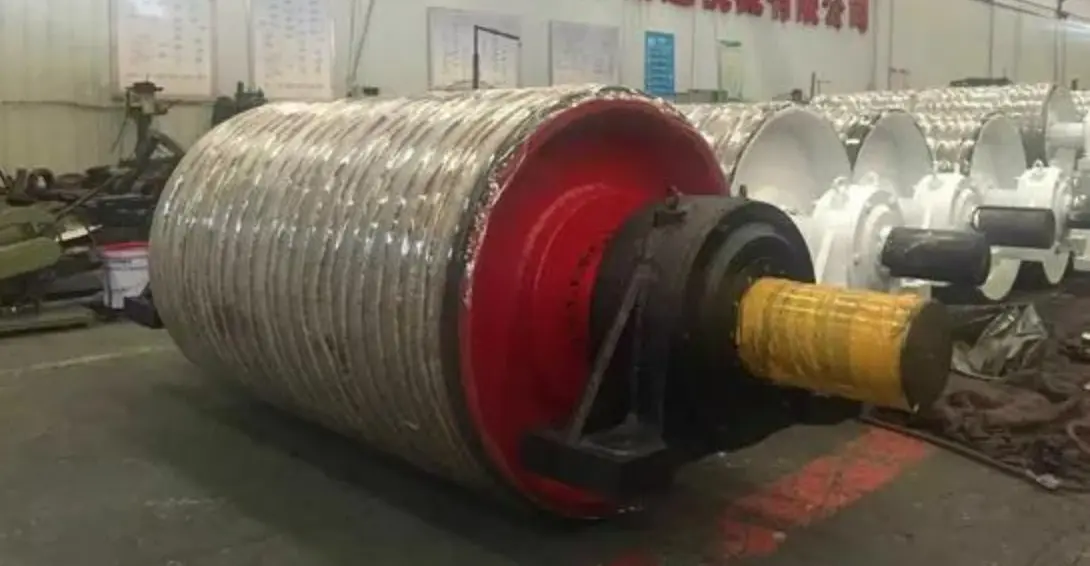

YUFENG Rubber Lagged Drive Pulley, joka tunnetaan myös pääkäyttörummuna, on suunniteltu keskipitkän ja pitkän matkan hihnakuljetinjärjestelmiin, jotka käsittelevät suuria määriä irtotavaraa. Toisin kuin paljasteräksiset käyttöpyörät, jotka tarjoavat rajoitetun kitkan märissä tai pölyisissä olosuhteissa, tässä hihnapyörässä yhdistyy jäykkä teräsrumpu paksuun kulutusta kestävään kumikerrokseen, joka on muodostettu integroidulla kuumavulkanoinnilla.
Teräsrumpu tarjoaa rakenteellisen lujuuden, joka tarvitaan kestämään käyttömomenttia ja säteittäisiä kuormituksia, kun taas kumijälki muodostaa korkeakitkaisen kosketuspinnan hihnapyörän ja kuljetinhihnan välille. Tämä yhdistelmä parantaa pitoa, vähentää hihnan luistamista ja suojaa hihnaa suoralta metallin ja kumin kosketukselta jatkuvan käytön aikana.
Vahvistettu hihnapyörärakenne sopii kuljetinjärjestelmiin, jotka on varustettu yleisillä teräsköysikuljetinhihnoilla ja kangashihnoilla. Saatavilla olevat konfiguraatiot kattavat kuljetinhihnan leveydet 500 mm - 2000 mm, ja hihnapyörän mitat ja kantavuus ovat säädettävissä kuljettimen kireyden, hihnan nopeuden ja materiaalin läpimenon mukaan.
Toisin kuin perinteiset kylmäsidostetut jäykisteet, kumikerros on pysyvästi sidottu teräsrumpuun hallitun korkean lämpötilan vulkanoinnilla. Tämä vähentää delaminoitumisen, kuplimisen ja kumin irtoamisen riskiä pitkäaikaisen raskaan kuormituksen aikana, mikä tekee hihnapyörästä sopivan hiilikaivoksissa, satamissa, sementtitehtaissa ja mineraalien käsittelylaitoksissa.
Rummun vaippa ja päätylevyt on valmistettu Q235B- tai Q345B-teräksestä kuormitusvaatimusten mukaan. Teräspinnat ruiskupuhalletaan Sa 2,5:een ennen kumipinnoitusta, jolloin ruoste- ja oksidikerrokset poistetaan samalla kun muodostuu sopiva liimapinta laging-yhdisteelle. Vetoakselissa käytetään 45# karkaistua ja karkaistua terästä riittävän vääntö- ja taivutusvastuksen aikaansaamiseksi jatkuvan voimansiirron aikana.
Tavallinen lagging-seos yhdistää luonnonkumin kulutusta kestävän synteettisen kumin kanssa, jonka kovuus on 60±5 Shore A. Materiaali tarjoaa tasapainon pidon, kulutuskestävyyden ja joustavuuden välillä. Erikoissovelluksiin YUFENG voi toimittaa FRAS-palonkestäviä ja antistaattisia kumi-, öljynkestäviä NBR- tai korkean lämpötilan EPDM-formulaatioita kuljetinympäristön mukaan.
Jäljellä olevaan rakenteeseen voidaan sisällyttää teräslankavahvistuskerros repeytymisen ja toistuvien mekaanisten iskujen kestävyyden parantamiseksi. Saatavilla on timantti- ja kalanruotokuvioita, jotka lisäävät pitoa ja helpottavat veden tai hienon materiaalin poistumista hihnapyörän ja kuljetinhihnan välillä.
Hihnapyörä voidaan varustaa kansainvälisesti tunnustettujen tai pätevien kotimaisten toimittajien pallomaisilla rullalaakereilla asiakkaiden tarpeiden mukaan. Monivaiheinen labyrinttitiivistys auttaa estämään hiilipölyn, mineraalijauheen, mudan ja veden pääsyn laakeripesään, mikä tukee vakaata pyörimistä pitkäaikaisen teollisen käytön aikana.
Tuotantoprosessi alkaa teräsrummun muovauksella, päätylevyjen hitsauksella ja akselitappien tarkkuustyöstyksellä. Hitsauksen jälkeen hihnapyörän rungolle tehdään alustava tasapainotus ja mittatarkastus vakaan pohjan luomiseksi myöhempää kumin jäykkyyttä varten.
Rummun pinta puhalletaan ja käsitellään erityisellä liimausjärjestelmällä ennen kumiyhdisteen levittämistä. Muotoiltu kumilevy on sijoitettu tasaisesti rummun ympärille, ja valinnainen teräslankavahvike on sisällytetty jälkirakenteeseen vaaditun käyttöluokan mukaan.
Valmistettu hihnapyörä menee autoklaaviin kontrolloitua kuumavulkanointia varten noin 140–160 °C:ssa 2–4 tunnin ajan. Painetta, lämpötilaa ja kovettumisaikaa ohjataan koko prosessin ajan, jotta kumieristeen ja teräsrummun välille saadaan aikaan vahva integroitu yhteys. Normaali liimauskyky voi olla ≥7N/mm ASTM D429 -testausvaatimusten mukaisesti.
Vulkanoinnin jälkeen kumipinta viimeistellään tarkasti määriteltyjen vetovaatimusten mukaisesti. Jälkiin voidaan työstää timantti- tai kalanruotouria hihnan pidon ja vedenpoiston parantamiseksi, kun taas pintakäsittely poistaa ylimääräisen materiaalin ja epätasaisuudet.
Valmis hihnapyörä käy läpi tarkan dynaamisen tasapainotuksen ISO 1940 G6.3 -tasolle ennen akselin ja laakerin asennusta. Kokoonpanoprosessi sisältää akselin puristusliitoksen, laakerin istukan asennuksen ja kiinnittimen vääntömomentin tarkastuksen tasaisen mekaanisen suorituskyvyn varmistamiseksi.
Ennen toimitusta jokainen tuotantoerä läpikäy tarkastuksen, joka kattaa kumin vetolujuussuorituskyvyn, viivästyneen adheesion, kulutuskestävyyden, joustavuuden alhaisissa lämpötiloissa, mittatarkkuuden ja dynaamisen tasapainon. Tarkastusasiakirjat säilytetään tuotannon jäljitettävyyttä ja asiakkaan laadun todentamista varten.
Kylmäsidottu viive on saatavilla myös halkaisijaltaan pienille hihnapyörille, vaihtoprojekteihin ja lyhyempiä tuotantojaksoja vaativiin tilauksiin. Jatkuviin raskaisiin kuljetinjärjestelmiin YUFENG suosittelee kuitenkin integroitua kuumavulkanoitua viivettä vahvemman sidoksen ja pidemmän käyttövakauden takaamiseksi.
YUFENG suoritti kahdeksan peräkkäisen kuukauden mittaiset kenttäseurantatestit Rubber Lagged Drive Pulley -sovelluksissa Kaakkois-Aasian hiilikaivoksissa ja Euroopan rannikon irtolastinkäsittelyterminaaleissa. Testauksessa verrattiin kuumavulkanoituja kumipyöriä, tavanomaisia kylmäsidostettuja hihnapyöriä ja paljaita teräspyöriä samoissa raskaan kuormituksen, kosteissa ja pölyisissä käyttöolosuhteissa.
Arvioinnissa keskityttiin todelliseen teolliseen suorituskykyyn, mukaan lukien vetovakaus, hihnan suojaus, viivästyskestävyys, korroosionkestävyys ja huoltotiheys. Tallennetut käyttötiedot osoittavat integroidun kuumavulkanoidun kumieristeen edut jatkuville irtotavaran kuljetusjärjestelmille.
Paljaita teräspyöriä käytetään edelleen joissakin tavanomaisissa kuljetussovelluksissa, mutta niiden jäykkä metallipinta luo useita toimintahaasteita vaativissa ympäristöissä:

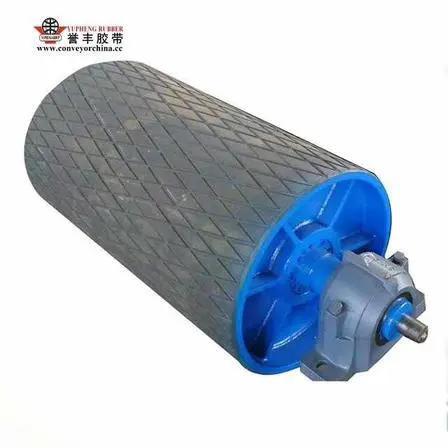

YUFENG Rubber Lagged Drive -käyttöpyörä käyttää korkeakitkaista kumia, jossa on timantti- tai kalanruotokuvioita. Elastinen kumipinta lisää hihnapyörän ja kuljetinhihnan välistä kosketusvoimaa, kun taas pinnan urat auttavat poistamaan vettä ja hienojakoista materiaalia.
Kenttäseurantatiedot osoittavat, että timanttikuvioitujen kumiviiveiden kitkakerroin on huomattavasti suurempi kuin paljaiden teräspintojen, mikä tarjoaa vakaamman pidon kuljettimen käynnistyksen, kiihdytyksen ja jatkuvan täyden kuormituksen aikana, erityisesti sateisissa satamissa ja kosteissa kaivosympäristöissä.
Kumikerros toimii suojaavana siirtymäpintana hihnapyörän ja kuljetinhihnan välillä. Suoraan teräskontaktiin verrattuna elastinen kumipinta vähentää keskittynyttä kitkajännitystä ja minimoi turhat hihnasuojuksen vauriot.
Kentän sovellustietojen mukaan YUFENG-kuumavulkanoiduilla kumiviiveisillä hihnapyörillä varustetut kuljetinjärjestelmät saavuttivat pidemmät hihnan käyttöjaksot, kun taas hihnapyörän kuoren hankaus ja korroosiovauriot vähenivät merkittävästi pölyisissä ja kosteissa olosuhteissa.
Toisin kuin kylmäliimausmenetelmät, jotka perustuvat pääosin liimasidontaan, YUFENG kuumavulkanoitu kumieriste muodostaa integroidun liitoksen kumin ja teräsrummun välille kontrolloidun lämpötilan ja painekovettamisen kautta.
Kahdeksan kuukauden jatkuvan käytön aikana kosteissa hiilikaivoksissa ei tapahtunut selvää kumin kuoriutumista, kuplimista tai viivästymistä. Hihnapyörä säilytti vakaan pyörimiskyvyn ilman epänormaalia akselin tärinää, joka aiheutui epätasaisesta pinnan kulumisesta.
Korkeakitkaisen kumieristeen, tarkan dynaamisen tasapainotuksen ja vahvistetun hihnapyörärakenteen yhdistelmä auttaa vähentämään hihnan luistamisesta, pinnan kulumisesta ja tärinäongelmista johtuvia odottamattomia sammutuksia.
Kun kumipinnan paikallista kulumista esiintyy, viive voidaan yleensä korjata koko hihnapyöräkokoonpanon vaihtamisen sijaan, mikä vähentää varaosien kulutusta ja parantaa irtotavarankäsittelyyritysten sijoitetun pääoman pitkän aikavälin tuottoa.
| Suorituskykyindeksi | Paljas teräs vetopyörä | Kylmäliimattu Lagged hihnapyörä | YUFENG Kuuma-vulkanoitu kumi-viiveinen vetopyörä |
|---|---|---|---|
| Vetokyky | Matala kitka, suurempi liukastumisriski märissä olosuhteissa | Parempi kitka, mutta liiman vanhenemista voi tapahtua | Erittäin vakaa pito integroidulla kumiliitoksella |
| Myöhäinen kestävyys | Ei suojaavaa kumikerrosta | Kuoriutumisvaara pitkän käytön jälkeen | Ei helppoa delaminaatiota raskaissa työoloissa |
| Vyön suojaus | Suora metallikosketus lisää hankausta | Perussuojavaikutus | Elastinen kumikerros vähentää kitkavaurioita |
| Ympäristöön sopeutumiskyky | Rajoitettu märissä ja syövyttävissä ympäristöissä | Kohtalainen vastus | Soveltuu kaivoksiin, satamiin ja sementtitehtaisiin |
| Huoltovaatimus | Säännöllinen säätö ja vaihto | Säännöllinen viivästystarkastus vaaditaan | Pitkä huoltojakso lyhyemmällä seisokkiajalla |
YUFENG-tuotteilla on vakaa yhteensopivuussovelluskokemus kymmenistä ulkomaisista raskaan teollisuuden kuljetusprojekteista, jotka keräävät todennettavissa olevaa pitkän aikavälin toimintadataa, ja ne voivat toimittaa paikan päällä käyttökuvia ja projektin viiteasiakirjoja asiakkaan arviointia varten.
Keskipitkän matkan kiinteä kuljetuslinja, joka on varustettu ST1600-teräsvaijerilla varustetulla kuljetinhihnalla, otti 1000 mm leveän timanttiuralla varustetun kumiviiveisen vetopyörämme päävoimarummuksi. Työympäristössä on ympäri vuoden korkea kosteus, kerääntyy hiilipölyä ja toistuva täyskuormitus käynnistyy. Kolmen peräkkäisen vuoden 24 tunnin jatkuvan käytön jälkeen hihnapyörän kumijälki säilyttää täydellisen rakenteen ilman halkeilua, delaminaatiota tai teräslangan altistumista; Hihnojen luistovirheet eliminoitiin kokonaan, ja asiakas vähensi kuljetinhihnan vaihtotiheyttä 8 kuukauden välein yli 18 kuukauteen, mikä vähensi huomattavasti tuotannon seisokkihäviöitä.
Sataman malmin ja soran tyhjennysjärjestelmä valitsee YUFENG-kalanruoto-uran kumiviiveiset vetopyörät, joissa on FRAS-antistaattinen kumirakenne sopeutuakseen sateiseen merisuolasumua syövyttävään ympäristöön. Tyhjennysurarakenne estää merivesikalvon muodostumisen hihnapyörän ja hihnan väliin; antistaattinen kumi välttää staattisen kipinän riskit kuivaa mineraalijauhetta kuljetettaessa. Asiakkaiden antama palaute osoittaa yhteensopivien kuljetinhihnojen vakaan kaarevuuden, alhaisen päivittäisen vikatiheyden ja vain rutiininomaisen pinnanpuhdistushuollon ilman laajoja purkukorjauksia 2 vuoden sisällä.
Hihnapyörämme ovat myös vakiotukikomponentteja kotimaisille ja ulkomaisille sementtitehtaan klinkkerinkuljetinlinjoille, metallurgisille mineraalijauheen kuljetusjärjestelmille, kemiallisten irtomateriaalien varastokuljettimille ja kiviaineslouhoksen kiinteille kuljetuslaitteille, jotka ovat yhteensopivia kaikkien sarjojen General Steel Cord -kuljetinhihnojen ja kangaskuljetinhihnojen kanssa.
|
Parametrikohde |
Yksityiskohtaiset tekniset tiedot |
|
Koko tuotteen nimi |
Kumiviiveinen vetopyörä (pään käyttörumpu) |
|
Merkki |
YUFENG |
|
Vastaava kuljetinhihnan leveys |
500 / 650 / 800 / 1000 / 1200 / 1400 / 1600 / 1800 / 2000 mm (mukautettu erikoisleveys hyväksyttävä) |
|
Tavallinen rummun ulkohalkaisija-alue |
320 / 400 / 500 / 630 / 800 / 1000 / 1150 / 1350 / 1600 / 1800 mm |
|
Kumijäljittävä pintatyyppi |
Tavallinen kumi, Diamond Groove, Herringbone Groove, FRAS palonkestävä antistaattinen, öljynkestävä NBR, korkean lämpötilan EPDM |
|
Normaali viivepaksuus |
8mm / 10mm / 12mm / 15mm / 20mm (raskas iskupaikka valinnainen 25 mm paksunnettu jäykistys) |
|
Kumin fyysinen suorituskyky (normaali NR-SBR-kaava) |
Kovuus: 60±5 Shore A; Vetolujuus ≥14 MPa; Murtovenymä ≥450 %; Tarttuvuus ≥7N/mm; Kulutushäviö ≤120mm³ |
|
Käyttölämpötila-alue |
Vakiotyyppi: -30 ℃ ~ 100 ℃; Korkean lämpötilan kestävä: jopa 120 ℃; Matala lämpötila erikois: -40℃ |
|
Pääraaka-aine |
Rummun kuori: Q235B/Q345B Teräs; Akseli: 45# karkaistu ja karkaistu seosteräs; Lagging: luonnonkumi + synteettinen kumisekoitus; Laakeri: Pallomainen rullalaakeri, itsesuuntautuva laakeri |
|
Dynaamisen tasapainon standardi |
ISO 1940 G6.3 (G2.5 korkean tarkkuuden laatu, räätälöitävissä vähävärisiin projekteihin) |
|
Vastaava kuljetinhihnatyyppi |
ST630~ST5000 teräsnauhakuljetinhihna, monikerroksinen kangaskuljetinhihna, PVC/PVG kiinteä kudottu hihna |
|
Sovellettavat bulkkimateriaalit |
Kivihiili, rautamalmi, kalkkikivi, sora, mineraalijauhe, sementtiklinkkeri, kemialliset bulkkiainekset |
|
Katetut toimialat |
Avolouhos ja maanalainen kaivos, satamaterminaali, metallurgia, sementtitehdas, kemikaalivarasto, kiviaineslouhos, voimalaitos |
|
Tuotantostandardin noudattaminen |
GB/T kuljetinrullastandardi, ISO 10297, CEMA, kansainväliset DIN-standardit |
|
Tehdastarkastetut tuotteet |
Teräshitsauksen läpäisytesti, kumin tartuntatesti, dynaamisen tasapainon kalibrointi, kumin veto- ja hankaustesti, matalan lämpötilan taivutustesti, laakerin tiivistyksen suorituskykytesti |
|
Saatavilla olevat sertifikaatit |
Tehdastestiraportti, ISO 9001 -laatujärjestelmän sertifiointi, CE-sertifikaatti, SGS-materiaalitestiasiakirja, räätälöity tarkastustiedosto asiakkaan pyynnöstä |
|
Esimerkkipalvelu |
Pienikokoiset prototyyppinäytteet ilmaiseksi; asiakas maksaa kansainväliset rahtikustannukset |
|
Ulkopakkausstandardi |

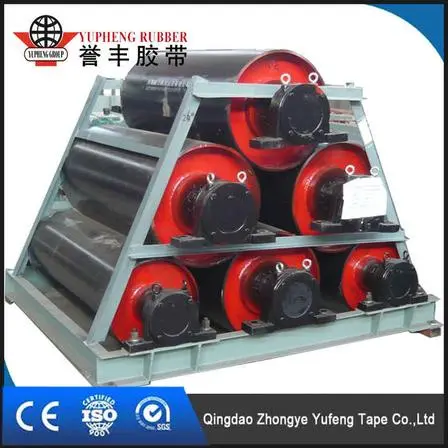

Akselin pää kääritty ruosteenestoöljypaperilla; koko hihnapyörä päällystetty vedenpitävällä PP-kudotulla kankaalla; puisten kuormalavojen kiinnitys merikuljetuksiin |
|
MOQ-sääntö |
Neuvoteltavissa; tukee 1-osaisen koetilauksen ja suurten erän massavientitilauksia |
|
Tuotannon läpimenoaika |
Vakiovarastotiedot: 15–20 työpäivää; täysin räätälöity koko/erityinen kumikaavatilaukset: 20-35 työpäivää |
|
Takuuaika |
12 kuukauden takuu normaaleissa työoloissa ja säännöllisissä huolloissa (tai 20 000 käyttötuntia sen mukaan, kumpi saavutetaan ensin) |
|
Hyväksyttävät maksuehdot |
T/T-sähkösiirto, peruuttamaton L/C näkyvissä |
|
Latausportti |
Qingdaon satama, Kiina |
|
Alkuperäpaikka |
Qingdao City, Shandongin maakunta, Kiina |
|
Kuljetinhihnan leveys (mm) |
Vakiovalinnainen rummun ulkohalkaisija (mm) |
|
500 |
320, 400, 500 |
|
650 |
320, 400, 500, 630 |
|
800 |
500, 630, 800 |
|
1000 |
630, 800, 1000, 1150 |
|
1200 |
800, 1000, 1150 |
|
1400 |
1000, 1150, 1350 |
|
1600 |
1150, 1350, 1600 |
|
1800 |
1150, 1350, 1600, 1800 |
|
2000 |
1350, 1600, 1800 |
Toisin kuin kauppayhtiöt, jotka tarjoavat vain välimyyntiä, YUFENG on ammattimainen kuljetinpyörän valmistaja, jolla on täydelliset tuotanto-, kumin vulkanointi- ja testaustilat. Vuosien kokemuksella toimialalta tarjoamme suoraan tehdastoimituksia, räätälöityä suunnittelua, teknistä tukea ja vakaata bulkkituotantopalvelua maailmanlaajuisiin kuljetinjärjestelmäprojekteihin.
Tuotteemme on kehitetty ratkaisemaan perinteisten vetopyörien yleisiä ongelmia, kuten hihnan luistamista, nopeaa kulumista, säännöllistä huoltoa ja lyhyttä käyttöikää. Korkean lujan teräsrumpurakenteen, kiinteän kuumavulkanoidun kumieristeen ja tiukan laaduntarkastuksen ansiosta toimitamme luotettavia voimansiirtoratkaisuja kaivoksille, satamiin, sementtitehtaille ja muulle raskaalle teollisuudelle.
YUFENG-tuotteessa on integroitu kumikerros, joka parantaa merkittävästi hihnapyörän ja kuljetinhihnan välistä kitkaa. Verrattuna paljaisiin teräspyöriin, se vähentää hihnan luistamista, vähentää hihnan pinnan kulumista ja tarjoaa paremman suorituskyvyn märissä, pölyisissä ja raskaassa kuormituksessa.
Tuemme räätälöityjä hihnapyörän halkaisijaa, pinnan leveyttä, akselin kokoa, viivepaksuutta ja pintakuvioita, mukaan lukien timanttiura, kalanruoto ja sileä kumijälki. Erikoiskumiyhdisteitä, kuten öljynkestäviä, korkeita lämpötiloja ja tulenkestäviä materiaaleja on myös saatavana erilaisiin työolosuhteisiin.
Jokaiselle hihnapyörälle suoritetaan tiukat tarkastusprosessit, mukaan lukien hitsaustarkastus, dynaaminen tasapainotus, kumin tartuntatestaus ja ajotehotestaus ennen toimitusta. Kuuma vulkanoitu kuminen viiverakenne tarjoaa vahvan sidoslujuuden, mikä auttaa pidentämään käyttöikää ja vähentämään huoltotiheyttä pitkäaikaisen käytön aikana.
