Vetopyörä

YUFENG tarjoaa vakiokokoisen vetopyörän ja täydet mukautetut käsittelypalvelut täydellisillä tehdastestiraporteilla, ISO-, CEMA- ja GB teollisuusstandardien sertifioinneilla. Jokainen valmis hihnapyörä läpäisee staattisen tasapainon, ultraäänihitsausvirheiden havaitsemisen ja viivästyneen tartuntalujuustestin ennen toimitusta, mikä vähentää laitteiden seisokkeja ja päivittäisiä huoltokustannuksia teollisille ostajille.

Tarjoamme ilmaisen teknisten parametrien konsultoinnin, näytetestauksen ja räätälöidyn piirustuksen suunnittelutuen; ota yhteyttä myyntitiimiimme saadaksesi uusimman tehdastarjouksen ja vastaavan kuljetinjärjestelmäratkaisun.

Tuotteen määritelmä ja voimansiirtotoiminto

Ydinvoimansiirtokomponentti

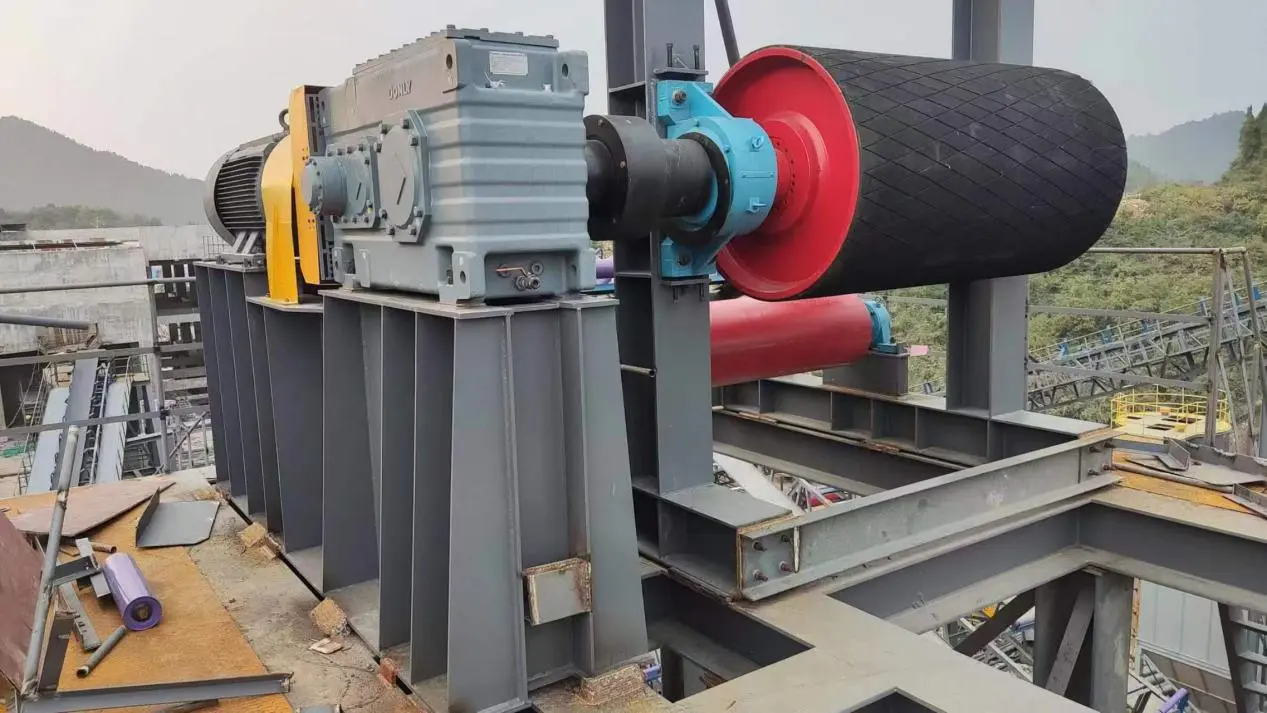

YUFENG-käyttöhihnapyörä on asennettu hihnakuljetinjärjestelmien pääosaan ja toimii ensisijaisena voimansiirron komponenttina. Se siirtää mekaanisen tehon moottorista ja supistimesta kuljetinhihnalle ja tuottaa jatkuvaan materiaalin kuljetukseen tarvittavan vetovoiman. Tavallisiin tukirulliin verrattuna tuote käsittelee suoraan kuljetusjärjestelmän synnyttämän hihnan kireyden ja vääntömomentin, mikä tekee rakenteellisesta lujuudesta, pinnanpidosta ja väsymiskestävyydestä kriittisiä suorituskykytekijöitä.

Raskas muotoilu jatkuvaan kuljetukseen

YUFENG kehittää ja valmistaa raskaita käyttöpyöriä pitkiä työtunteja kestäviin irtotavaran käsittelysovelluksiin. Hihnapyörärakenteessa yhdistyvät integroitu hitsaus jännityksenpoistohehkutukseen, mikä parantaa mittojen vakautta ja vähentää kuoren muodonmuutosriskiä pitkän käytön aikana. Tämä malli soveltuu vaativiin kuljetinjärjestelmiin, jotka kuljettavat bulkkimateriaaleja suuren kuormituksen olosuhteissa.

Vakaa pito vaikeissa olosuhteissa

Tuote voidaan konfiguroida sekä kangas- että teräsnauhakuljetinhihnoille. Sen pintaviivevaihtoehdot tarjoavat luotettavan kitkan hihnapyörän ja hihnan välillä, auttaen ylläpitämään vakaata voimansiirtoa pölyisissä, kosteissa ja mutaisissa käyttöolosuhteissa ja vähentäen samalla hihnan luistamista ja tarpeetonta vetohäviötä.

Raw Material & Manufacturing Craft

Vahvistettu hihnapyörän kuori

Hihnapyörän vaippa on valmistettu saumattomasta Q235 hiiliteräsputkesta, jonka seinämän paksuus on 6 mm - 16 mm vaaditun kuormituksen mukaan. Kehäsaumat käsitellään automaattisella upokaarihitsauksella, jota seuraa uunin jännityksenpoistohehkutus, joka vähentää jäännöshitsauksen jännitystä ja parantaa rakenteellista vakautta pitkällä aikavälillä.

Taottu voimansiirtoakseli

Voimansiirtoakselissa käytetään taottua 45-keskihiilistä terästä ja se käy läpi karkeasorvauksen, karkaisun ja karkaisun, ultraäänivirheiden havaitsemisen, tarkkuushiontaan ja viimeistelykoneistuksen. Tämä monivaiheinen prosessi tarjoaa akselille lujuuden ja mittatarkkuuden, joka vaaditaan jatkuvan vääntömomentin, taivutuskuormituksen ja täyden kuorman kuljettimen kestämiseksi.

Mukautetut viiveasetukset

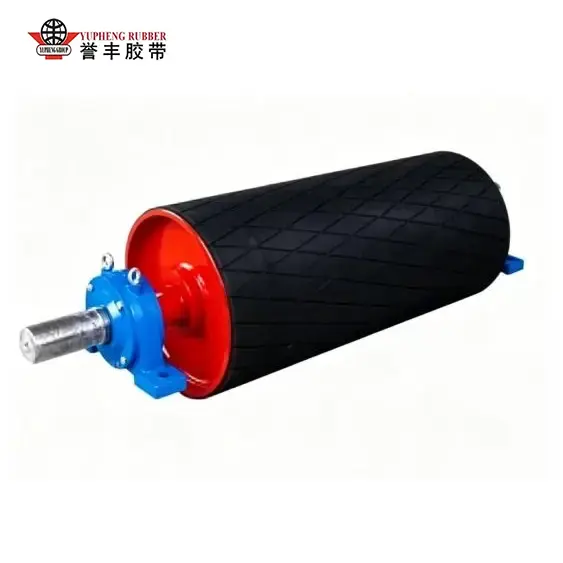

YUFENG tarjoaa kuumavulkanoidun kiinteän kumieristeen ja kylmäsidostetun vaihdettavan kumieristeen. Luonnonsynteettistä sekoitettua kumia, jonka kovuus on Shore A 65–75, on saatavana sileänä, kalanruotona ja timanttipintaina. Erittäin märissä kaivosympäristöissä keraamiset viiveet voidaan myös räätälöidä lisäämään pitoa ja parantamaan luistokestävyyttä.

Kestävä laakeri- ja tiivistejärjestelmä

Raskaat kaksoistiivistetyt pallomaiset rullalaakerit on yhdistetty monikanavaiseen labyrinttitiivisterakenteeseen, joka auttaa suojaamaan laakerikammiota hiilipölyltä, mineraalijauheelta ja sadevedeltä. Tämä kokoonpano tukee luotettavaa pyörimistä ja auttaa pidentämään käyttöpyörän voitelu- ja huoltoväliä.

Viisivaiheinen tehdastarkastus

Jokainen YUFENG-vetopyörä käy läpi tärkeimmät tarkastustoimenpiteet ennen toimitusta, mukaan lukien ultraäänihitsaustarkastus, voimansiirtoakselin vikojen havaitseminen, staattisen tasapainon kalibrointi, kumin viiveen kuoriutumislujuuden testaus ja täyden kuorman pyörimisvanhenemistestaus. Nämä ohjaimet auttavat varmistamaan rakenteellisen eheyden, pintaliitoksen laadun ja toiminnan vakauden vaativissa kuljetinsovelluksissa.

Kenttätestitietojen ja suorituskyvyn vertailu

Pitkäaikainen raskaan käytön tarkastus

YUFENG suoritti 8 kuukauden jatkuvat kenttäseurantatestit avolouhoksisissa hiilikaivoksissa ja rannikkosatamien kuljetusprojekteissa vertaillen YUFENG-käyttöhihnapyörää perinteisiin markkinapyöriin samoissa raskaan kuormituksen käyttöolosuhteissa. Testitulokset vahvistivat merkittäviä parannuksia vetovakaudessa, rakenteellisessa kestävyydessä ja huoltosuorituskyvyssä.

Luotettava liukastumisenesto

Kosteissa mineraalijauheolosuhteissa YUFENG-timanttikumista jäänyt tuote säilyttää kitkakertoimen yli 0,45:n, kun taas tavalliset sileät teräspyörät voivat laskea alle 0,2:n ja hihnat voivat luistaa usein. Parannettu vetoteho auttaa vähentämään kuljetuskatkoksia ja parantamaan yleistä tuotannon tehokkuutta.

Suuri rakenteellinen vakaus jatkuvassa kuormituksessa

30 000 tunnin täyden kuormituksen jälkeen YUFENG-käyttöpyörän akselin taipuma pysyy hallinnassa 0,12 mm:n sisällä. Verrattuna ohutkuorisiin hihnapyöriin, jotka ovat taipuvaisempia muodonmuutoksille, vahvistettu vaippa ja akselirakenne vähentävät tehokkaasti hihnan seurantaongelmia ja epätasaista hihnan reunan kulumista.

Pidentynyt viiveen kestävyys

Kuumavulkanoitu kumirakenne säilyttää erinomaisen sidoslujuuden ja pinnan eheyden pitkän kaivostoiminnan jälkeen, vastustaen toistuvan kitkan ja raskaan kuormituksen aiheuttamaa kuoriutumista ja halkeilua. Tämä vähentää vaihtotiheyttä ja alentaa ylläpitokustannuksia tavallisiin viivästyneisiin ratkaisuihin verrattuna.

Vähentyneet huoltovaatimukset

Vahvan tiivistyssuojan ja optimoidun laakerikokoonpanon ansiosta YUFENG-vetopyörä vaatii vain säännöllistä voitelua ja rutiinitarkastusta normaaleissa työoloissa. Parannettu kontaminaatiosuojarakenne auttaa vähentämään pölyn, kosteuden ja mineraalihiukkasten aiheuttamia laakerivaurioita.

Yleisten kuljetinkäyttöongelmien ratkaiseminen

Optimoitu kuoren paksuus, vahvistettu akselin rakenne ja monikerroksinen tiivistysjärjestelmä ratkaisevat suoraan tärkeimmät toimintaongelmat, kuten hihnan luistamisen, hihnapyörän muodonmuutosten, viivästyneiden vaurioiden ja laakerien kontaminaatiohäiriöt, mikä tarjoaa vakaamman voimansiirron raskaille irtotavaran kuljetusjärjestelmille.

Todelliset teolliset projektihakemukset

Kaakkois-Aasian avolouhoksellisen hiilikaivoksen kuljetusprojekti

Keskipitkän pitkän matkan kiinteä kuljetinjärjestelmä, joka kuljettaa noin 12 000 tonnia raakahiiltä päivässä, otti käyttöön YUFENGin kalanruotosta jäljessä olevan Drive Pulley. Toimintaympäristöön liittyi korkea kosteus, kovaa hiilipölyä ja usein suuria materiaalivaikutuksia.

Todennettu pitkän aikavälin kaivostoiminta

26 kuukauden jatkuvan käytön jälkeen hihnapyörän vaippa pysyi ilman muodonmuutoksia, kumijäykkyys ei osoittanut epänormaalia kuoriutumista ja laakerikammiot säilyivät hyvänä puhtaana ilman pölyn tunkeutumista. Asiakkaiden käyttötietojen mukaan hihnan luistamistapaukset vähenivät 8–12 kertaa kuukaudessa harvemmin kuin kerran kahdessa kuukaudessa, mikä pienensi merkittävästi huoltotyö- ja varaosakustannuksia.

Euroopan rannikkosatamien irtotavarakäsittelyjärjestelmä

Eurooppalainen satamaterminaali asensi YUFENG-timantti-kaksisuuntaisen laakeroidun vetopyörän käännettäviin kuljetinjärjestelmiin, jotka kuljettavat rautamalmia ja soraa. Sopeutuakseen toistuvaan sateeseen ja suolasumuun altistumiseen räätälöity keraaminen komposiittiviivekonfiguraatio tarjosi vakaan pidon jatkuvan kaksisuuntaisen kuljetuksen aikana.

Jatkuva satamatoiminnan suorituskyky

Käyttötiedot osoittivat, että hihnapyörä tuki noin 20 tuntia päivittäistä ajoa vakaalla vetokyvyllä eri vuodenaikoina, mikä auttoi ylläpitämään tehokkaat lastaus- ja purkutoiminnot ilman hihnan luistamista.

Laaja teollisuussovellusvalikoima

Kaivos- ja satamasovellusten lisäksi YUFENG-tuotetta käytetään laajalti metallurgialaitoksissa, sementin raaka-aineen kuljetusjärjestelmissä, lämpövoiman hiilen syöttölinjoissa ja kiviaineskuljetusprojekteissa. Se soveltuu hiilen, rautamalmin, kalkkikiven, soran ja mineraalijauhemateriaalien käsittelyyn raskaissa kuljetusolosuhteissa.

Projektin vahvistustuki

YUFENG voi tarjota saatavilla olevia asennusvalokuvia, projektiparametritietueita ja sovellusviitteitä auttaakseen asiakkaita arvioimaan tuotteiden yhteensopivuutta ennen massahankintaa ja kuljetinjärjestelmän päivityksiä.

Täydellinen teknisten tietojen taulukko

Miksi valita YUFENG?

Suunniteltu kuljetinvoimansiirtoon

Toisin kuin tavalliset vain hihnan liikettä tukevat kuljetinkomponentit, YUFENG-tuote on kehitetty keskeiseksi vetoyksiköksi, joka vastaa moottorin vääntömomentin siirtämisestä kuljetinhihnalle. Jokainen suunnitteluyksityiskohta keskittyy vakaaseen tehoon, riittävään kuormituskestävyyteen ja luotettavaan hihnan kiinnitykseen pitkien raskaiden materiaalien kuljetuksessa.

Optimoitu yhteensopivuus täydellisiin kuljetinjärjestelmiin

YUFENG ei toimita vain itsenäisiä hihnapyörätuotteita. Suunnittelutiimimme arvioi hihnan leveyden, vetolujuuden, kuljettimen nopeuden, materiaalin ominaisuudet ja käyttöolosuhteet suositellakseen sopivaa hihnapyörän halkaisijaa, viiverakennetta ja akselikonfiguraatiota. Tämä järjestelmäkeskeinen lähestymistapa auttaa estämään ongelmia, kuten riittämätön veto, liiallinen hihnan kireys ja komponenttien ennenaikainen kuluminen.

Vakaa suorituskyky jatkuvassa raskaassa käytössä

Vetopyörä toimii usein kuljetinjärjestelmän korkeimmassa jännitysasennossa, erityisesti kaivostoiminnassa, satamissa ja irtotavarankäsittelysovelluksissa. YUFENG suunnittelee hihnapyörärakenteita vahvistetulla kuormanjakaumalla ja optimoidulla pyörivällä tasapainolla tasaisen toiminnan ylläpitämiseksi jatkuvan suuren vääntömomentin voimansiirron aikana.

Useita pintaratkaisuja erilaisiin työolosuhteisiin

Erilaiset kuljetusympäristöt vaativat erilaisia ​​vetoratkaisuja. YUFENG tarjoaa erilaisia ​​viivevaihtoehtoja, mukaan lukien kalanruotokuviointi, timanttikuviointi ja keraamiset komposiittijäykistykset, joiden avulla asiakkaat voivat valita sopivan kitkakyvyn kuivan, märän, pölyisen tai korkean kulutuksen mukaan.

Luotettava tuki projektikohtaisille hankinnoille

Kuljettimien valmistajille, EPC-urakoitsijoille ja teollisille loppukäyttäjille YUFENG tarjoaa tekniset piirustukset, spesifikaatiovahvistuksen ja tuotannon koordinoinnin ennen tilauksen valmistumista. Tämä vähentää asennuksen epäsopivuusriskejä ja auttaa asiakkaita saavuttamaan sujuvamman projektin toteutuksen.

Usein kysytyt kysymykset

K1: Miksi vetopyörää pidetään kuljetinjärjestelmän kriittisimpänä pyörivänä komponenttina?

A1:Koska käyttöhihnapyörä siirtää moottorin tehon suoraan kuljetinhihnalle ja määrittää, pystyykö hihna liikkumaan vakaasti kuormitettuna. Jos vetovoima on riittämätön tai hihnapyörän rakenne ei kestä käyttöjännitystä, voi ilmetä ongelmia, kuten hihnan luistamista, epävakaa kuljetusnopeutta ja tuotannon keskeytyksiä.

Q2: Kuinka asiakkaiden tulisi valita sopiva viivästystyyppi vetopyörälle?

A2:Valinta riippuu pääasiassa työympäristöstä ja kuljetusvaatimuksista. Sileä kumijälki sopii yleisiin kuiviin kuljetusolosuhteisiin; kalanruoto- ja timanttikuviot parantavat pitoa raskaassa kuormituksessa; keraamista viivettä suositellaan äärimmäisen kosteisiin tai korkean liukkauden ympäristöihin, jotka vaativat suurempaa kitkakykyä.

Q3: Mitä tietoja tarvitaan vetopyörän mukauttamiseen?

A3:Asiakkaiden on tavallisesti ilmoitettava kuljetinhihnan leveys, hihnan vetolujuus, hihnapyörän halkaisijavaatimukset, moottorin teho, kuljetusnopeus, materiaalityyppi ja käyttöympäristö. Näiden parametrien perusteella YUFENG voi suositella sopivia rakennespesifikaatioita ja tarjota räätälöityjä valmistusratkaisuja.
