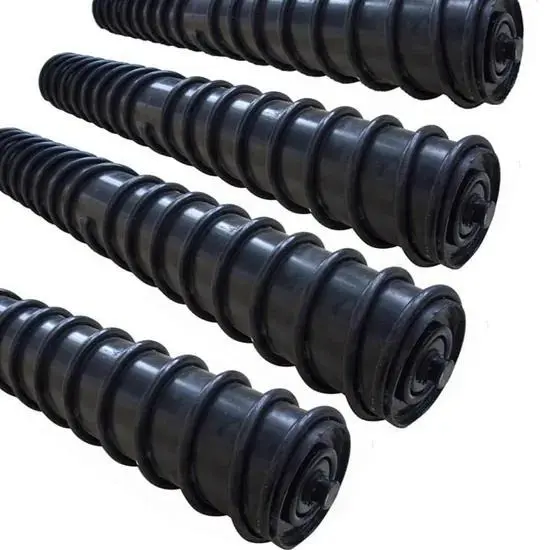

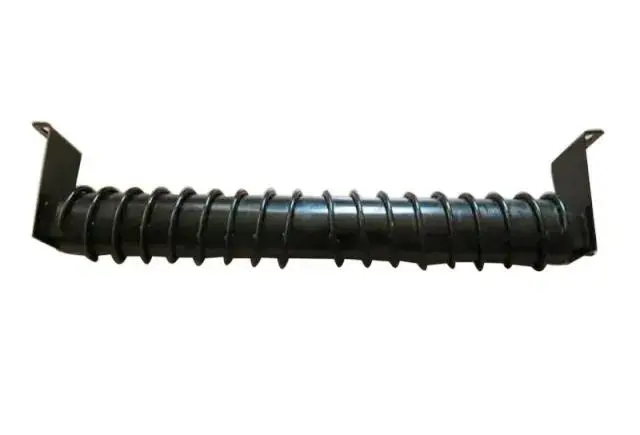

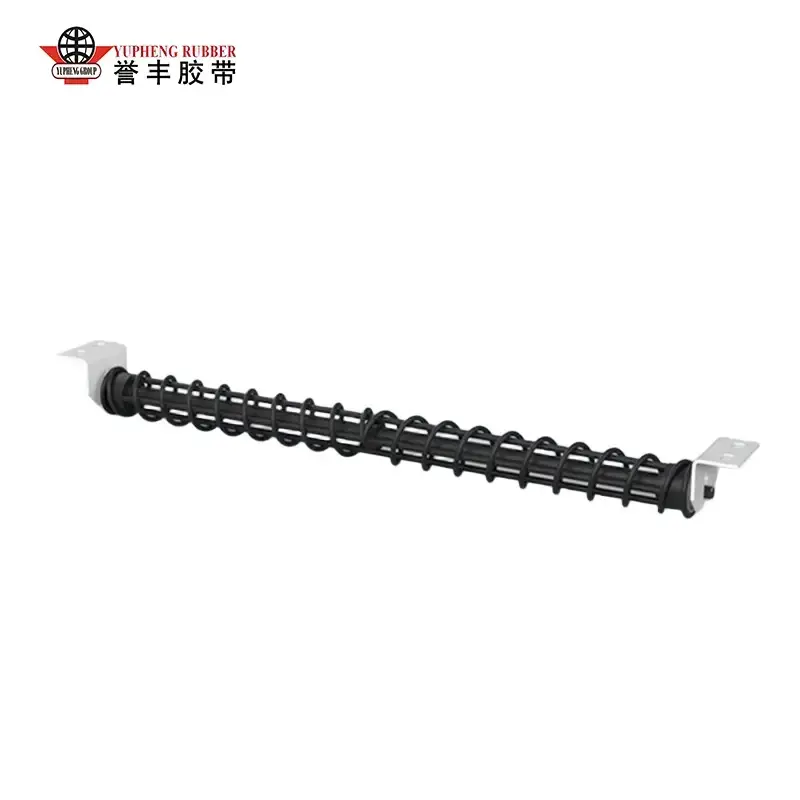

Spiral Return Idler Roller

YUFENG on erikoistunut korkean suorituskyvyn itsepuhdistuviin kuljettimen idler-sarjan tuotteisiin, joiden ydintuotantopohja ja automatisoitu työpaja sijaitsevat Pohjois-Kiinan ammattikuljetinkoneiden teollisuusklusterissa. Brändi integroi tarttumattoman spiraalirakenteen, kulutusta kestävät erittäin lujat raaka-aineet ja monikanavaisen labyrinttitiivistystekniikan jokaiseen spiraaliseen paluurullaan.

Testin perustiedot

YUFENG suoritti 6 kuukauden keskeytyksettä kenttäkäyttötestin arvioidakseen Spiral Return Idler Roller -rullan pitkän aikavälin suorituskykyä vaativissa paluupuolen kuljetinolosuhteissa. Testi kattoi useita teollisuusympäristöjä, mukaan lukien maanalainen kivihiilen louhinta, sementtiklinkkerin kuljetus, porttimineraalijauheen purkaminen ja lämpöenergian tuhkan kuljetus.

Testiskenaariot sisälsivät runsaasti pölyä, kosteutta, mutaista ja tahmeaa materiaalia, jolloin jokaiseen paluuhihnan neliömetriin oli kiinnitetty keskimäärin 4–9 kg jäännöstahmeaa malmijauhetta, mutaa ja tuhkaa. Nämä olosuhteet valittiin toistamaan yleisiä materiaalin tarttumisongelmia, joita kohdataan jatkuvassa teollisessa kuljetuksessa.

Testitulokset vahvistivat, että tahmealla materiaalilla toimiville paluupuolen kuljettimen joutopyörille pelkkä peruskantavuus ei riitä. Automaattinen materiaalin irrotuskyky, tarttumisenestokyky ja hihnan seurannan vakaus ovat kriittisiä palautushihnan sujuvan toiminnan ylläpitämiseksi. Nämä suorituskykyvaatimukset muodostavat YUFENG Idler Rollerin suunnittelulogiikan.

Itsepuhdistuvan spiraalirakenteen suorituskykytesti

Vertaileva kenttätesti tarttuvien materiaalien olosuhteissa

YUFENG suoritti kaksiviikkoisen vertailevan kenttätestin Spiral Return Idler Roller -rullan ja tavallisten sileän paluurullien välillä identtisissä tahmean tuhkan kuljetusolosuhteissa. Testitulokset osoittivat merkittäviä eroja materiaalin tarttuvuuden hallinnassa ja huoltovaatimuksissa.

Tavallisille tasaisen paluurullarullille muodostui epätasaista materiaalia rullan pinnalle 8–12 tunnin jatkuvan käytön jälkeen. Kerääntyneet tahmeat materiaalit muodostivat epäsäännöllisiä pullistumia, jotka aiheuttivat hihnan poikkeaman ongelmia ja vaativat manuaalista puhdistusta 12 tunnin välein. Jokainen siivousseisokki kesti noin 18–22 minuuttia, mikä lisäsi huoltotyömäärää ja vähensi kuljettimen käytettävyyttä.

YUFENG Idler Roller käyttää symmetristä kaksoiskierteistä lentorakennetta. Rullan pyöriessä spiraalipinta poistaa jatkuvasti tahmeaa jäännösmateriaalia ja ohjaa niitä hihnan keskeltä molemmille puolille. 30 päivän jatkuvan käytön jälkeen telan pinnalle ei havaittu selvää materiaalin kerääntymistä, mikä eliminoi toistuvan manuaalisen puhdistuksen tarpeen.

1. Symmetrinen kaksisuuntainen S-muotoinen spiraalilentosuunnittelu

Lujasta teräksestä valmistettu kierrelento on tarkkuushitsattu hihnan kosketusradan mukaan. Kaksisuuntainen spiraalirakenne tuottaa tasapainoisen sivuttaistyöntövoiman siirtäen tahmeita jäännöksiä tasaisesti hihnan molempia reunoja kohti aiheuttamatta keskittynyttä hankausta tai vaurioita kuljetinhihnan kumikerrokseen.

2. Monikerroksinen labyrinttikomposiittitiivistysjärjestelmä

Sisäinen kolmikanavainen nylon labyrinttitiiviste yhdistettynä ulkoiseen kumiseen pölytiiviiseen renkaaseen luo monivaiheisen suojarakenteen. Tämä rakenne estää tehokkaasti kaivospölyn, mutaisen veden ja hienon tuhkan pääsyn laakerin onteloon, mikä ehkäisee yleisiä vikoja, kuten laakerien juuttumista ja materiaalin saastumisesta johtuvaa rullan pyörimisen tukkeutumista.

3. Samankeskinen tasapainotettu painonjakorakenne

Automaattinen CNC-sorvaustekniikka ohjaa rullan putken samankeskisyyttä 0,3 mm:n kokonaisilmaisimen sisällä. Optimoitu dynaaminen tasapainorakenne pitää pyörimisvärähtelyn amplitudin alle 0,8 mm nopean kuljettimen käytön aikana, mikä vähentää ylimääräistä hihnan jännityshäviötä ja alentaa kuljetinjärjestelmän tarpeetonta energiankulutusta.

Pölyn, mudan vedenpitävyys ja korroosionestotesti

Ympäristösimulaatiotestiolosuhteet

YUFENG Spiral Return Idler Roller on suunniteltu ulkoilmaan ja maanalaisiin märkiin kuljetusympäristöihin. Sen tiivistys- ja korroosionkestävyys on varmistettu ammattimaisilla ympäristösimulaatiotesteillä.

Testi simuloi jatkuvaa mutaista veden roiskumista veden virtausnopeudella 9 mm/tunti yhdistettynä korkean pitoisuuden mineraalipölyn altistukseen. Näytteitä käytettiin jatkuvasti 40 peräkkäisen minuutin ajan näissä ankarissa olosuhteissa tiivistyksen luotettavuuden ja korroosiosuojauksen arvioimiseksi.

Varmennetut testitulokset

Testauksen jälkeen laakerin ontelo pysyi täysin kuivana ilman veden tai pölyn tunkeutumista. Kuumasinkitty telan kuori ja kierrelento pitivät ehjänä korroosionestopinnoitteen ilman kuoriutumista tai pintavaurioita. Laakerin pyörimisvastus kasvoi vain 3 % testin jälkeen, eikä rullan pysähtymistä tai pyörimishäiriötä havaittu.

Tämän vakaan tiivistyksen ja korroosionestokyvyn ansiosta YUFENG Idler Roller toimii luotettavasti sateisissa ulkoilmasatamissa, runsaasti vettä sisältävissä maanalaisissa kaivoksissa ja sementtitehtaiden ruiskupesuympäristöissä. Suunnittelu vähentää tehokkaasti ruosteen, materiaalin kertymisen ja laakerivaurion aiheuttamia seisokkiriskejä ja vaihtokustannuksia.

Älykäs poikkeamanesto ja tehokkaan toiminnan vertailu

Jatkuvan paikan päällä tapahtuvan kuormituksen ja toimintatestauksen ansiosta YUFENG-kierrepalautusrulla saavuttaa 40 % paremman kokonaistehokkuuden kuin tavalliset tasaisen paluurullat. Tarkat vertailutiedot näkyvät alla olevassa taulukossa:

Vahvistetut vakiotuotteen tekniset parametrit

1. Roller Shell -raaka-aine

YUFENG Idler Roller käyttää korkean tarkkuuden saumatonta Q235-hiiliteräsputkea rullan kuoren materiaalina. Jokainen putki läpikäy tiukan raaka-ainetarkastuksen ennen tuotantoa ja saa kuumasinkityn korroosionestokäsittelyn kulutuksenkestävyyden, iskunkestävyyden ja pitkäaikaisen ulko- ja maanalaisen käyttövarmuuden parantamiseksi.

2. Vastaava kuljetinhihnan leveysalue

Vakio Idler Roller tukee kuljetinhihnan leveyksiä 400 mm - 2000 mm kattaa kevyet, keskiraskaat ja raskaat irtomateriaalin kuljetusjärjestelmät.

3. Vakiorullan ulkohalkaisijavaihtoehdot

Saatavilla olevat vakiotelan halkaisijat ovat Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm ja Φ219mm. Erityinen halkaisijaräätälöinti on saatavilla kuljettimen rakenteen ja käyttövaatimusten mukaan.

4. Yhden rullan staattinen kuormituskapasiteetti

Suurin yhden rullan staattinen kantavuus saavuttaa 1500 kg, mikä täyttää raskaita materiaaleja, kuten mineraalimalmia, hiiltä ja irtotavaraa, käsittelevien pitkän matkan kuljetusjärjestelmien vaatimukset.

5. Vastaava kuljetinhihnan paksuus

Rulla on yhteensopiva kuljetinhihnojen kanssa, joiden paksuus vaihtelee 3 mm:stä 18 mm:iin, mukaan lukien tavalliset kumikuljetinhihnat, tulenkestävät kaivoshihnat ja kulutusta kestävät sementin kuljetushihnat.

6. Käyttölämpötilan mukautusalue

YUFENG Spiral Return Idler Roller ylläpitää vakaata toimintaa -40 °C - +65 °C, joten se sopii matalan lämpötilan ulkoilmakaivosympäristöihin ja korkean lämpötilan teollisiin tuotantolinjoihin.

7. Normaali yhden rullan nettopaino

Vakio nettopaino vaihtelee välillä 6,2 kg - 28,7 kg riippuen rullan halkaisijasta, tehollisesta pituudesta ja rakenteellisesta kokoonpanosta.

8. Vakiolaakerikokoonpano

Rullassa on C3 välys ZZ suojakuulalaakerit, joilla on alhainen pyörimisvastus, lämpölaajenemisen toleranssi ja huoltovapaa rasvatäyttö, jotka tukevat vakaata toimintaa koko huoltojakson ajan.

Todellisten teollisuuskäyttäjien paikan päällä olevat sovelluskotelot

1. Maanalaisen hiilikaivoksen palautuskuljetinsovellus

Maanalaisen hiilikaivoksen asiakas koki aiemmin toistuvaa joutokäyntihäiriötä, joka johtui märän hiililiman ja kivijauheen kerääntymisestä. Nämä viat johtivat hihnan poikkeamiseen, toistuviin tuotantokatkoihin ja korkeisiin manuaalisiin puhdistuskustannuksiin.

Sen jälkeen kun perinteiset paluurullat vaihdettiin YUFENG-rullat, kuljetinjärjestelmä toimi jatkuvasti kuuden kuukauden ajan. Päivittäiset manuaaliset siivousvuorot eliminoituivat, hihnapoikkeamat vähenivät yli 70 % ja kuukausittaiset joutopyörän vaihtokustannukset yli 55 %. Ratkaisu vähensi myös maanalaisen kunnossapidon turvallisuusriskejä, jotka aiheutuivat laitteiden toistuvasta manuaalisesta puhdistuksesta.

2. Coastal Port Bulk Mineral Conveyor Application

Rannikkomalmiterminaali, joka toimi jatkuvassa sateessa ja merisuolasumussa, kärsi aiemmin nopeasta rullakorroosiosta ja mineraalijauheen kertymisestä. Perinteiset tasaisen paluurullat aiheuttivat pintakertymiä, jotka naarmuivat kalliita kuljetinhihnoja.

Kun otettiin käyttöön YUFENG Spiral Return Idler Rollers kuumasinkityillä kuorilla ja itsepuhdistuvilla spiraalirakenteilla, materiaalin tarttuvuusongelmat vähenivät merkittävästi. Yksi toimitettujen telojen erä on toiminut yhtäjaksoisesti yli kahdeksan kuukautta ilman vaihtoa, mikä on säilyttänyt vakaan suorituskyvyn ankarissa meriympäristöissä.

3. Sementtitehtaan tahmeaa tuhkaa kuljettava sovellus

Suuri sementtituotantoalusta kohtasi kostean klinkkerituhkan aiheuttamaa vakavaa paluutelan tarttumista. Ennen vaihtoa huoltotiimien piti manuaalisesti puhdistaa paluurullat joka vuorossa, mikä johti suureen työvoiman kulutukseen ja toistuviin kuljettimien seisokkiin.

YUFENG Idler Rollers -rullien asennuksen jälkeen spiraalirakenne poistaa automaattisesti käytön aikana kertyneet tuhkat. Siivoustyökustannukset pienenivät noin kahdella kolmasosalla, kun taas hihnan hankauksen väheneminen auttoi pidentämään kuljetinhihnan käyttöikää.

Viisi keskeistä kilpailuetua

1. Todellinen teollinen kenttätestattu suorituskyky

Kaikki puhdistustehokkuutta, poikkeamanestokykyä ja käyttöikää koskevat tiedot varmistetaan jatkuvalla teollisuuskuljettimen toimintatestauksella. YUFENG keskittyy käytännön sovellusten suorituskykyyn teoreettisten parametrien sijaan.

2. Symmetrinen kaksoisspiraali, itsepuhdistuva rakenne

Kaksisuuntainen spiraalirakenne poistaa jatkuvasti tahmeita materiaaleja säilyttäen samalla tasapainoisen hihnakosketuksen. Se vähentää hihnan poikkeamien taajuutta, estää paikallista hihnan kulumista ja parantaa kuljetuksen vakautta märissä ja tahmeissa olosuhteissa.

3. Monikanavainen tiivistys ja korroosiosuojaus

Labyrinttikomposiittitiivisteen ja kuumasinkityn pinnan suojauksen yhdistelmä estää pölyä, mutaista vettä ja syövyttäviä materiaaleja vahingoittamasta sisäisiä laakereita, mikä tukee pitkäaikaista huoltovapaata toimintaa.

4. Integroitu suunnittelu alentaa käyttökustannuksia

YUFENG Spiral Return Idler Roller auttaa asiakkaita alentamaan kuljettimen kokonaishuoltokustannuksia ja parantamaan tuotannon tehokkuutta vähentämällä materiaalin kertymistä, puhdistustiheyttä, telojen vaihtoa ja hihnavaurioita.

5. Ammattimainen tehtaan laadunvalvonta

YUFENG operoi ISO9001 laadunhallintastandardien mukaisia ​​automatisoituja leikkaus-, hitsaus-, kokoonpano- ja testauspajoja. Jokaiselle valmiille telalle suoritetaan tarkastus, mukaan lukien samankeskisyystestaus, pyörimisvastustestaus ja tiivistyksen suorituskyvyn tarkastus ennen toimitusta.

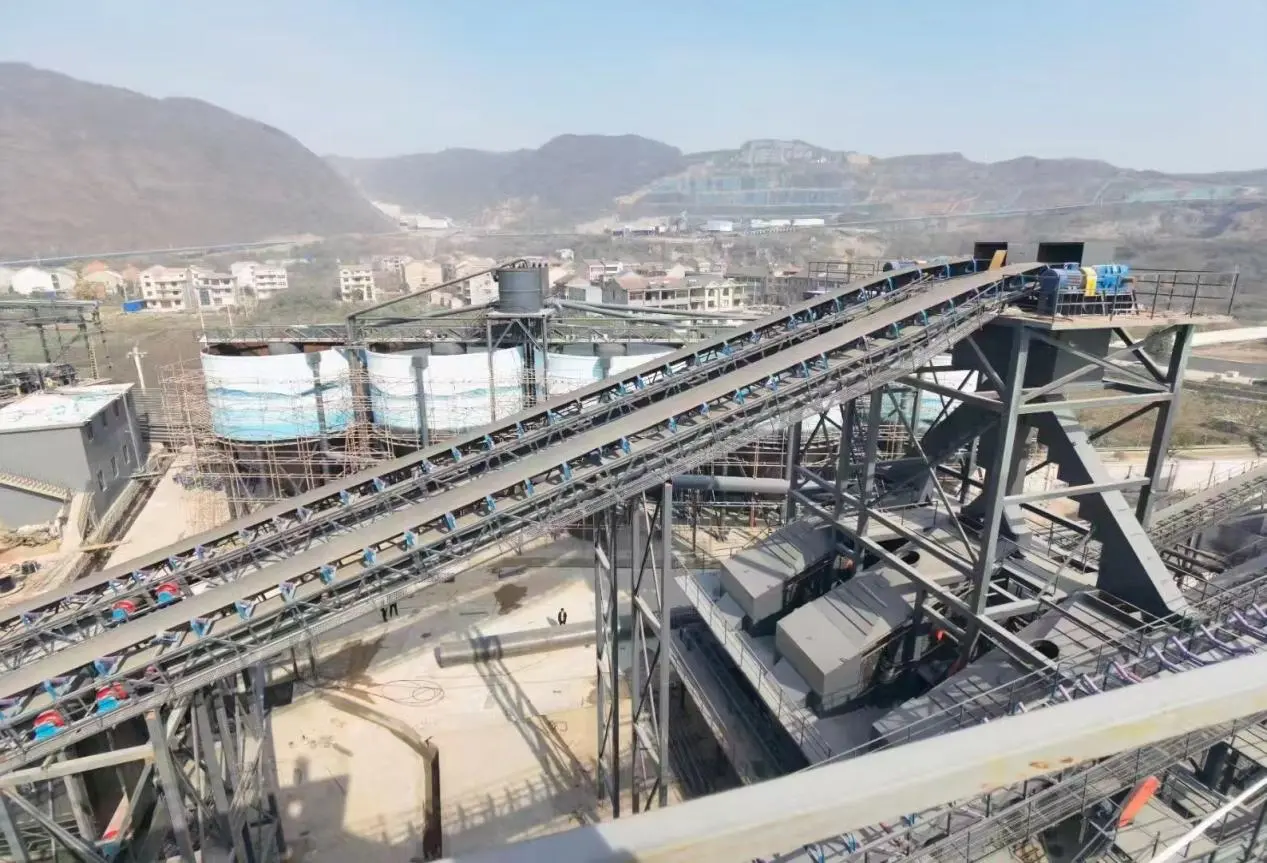

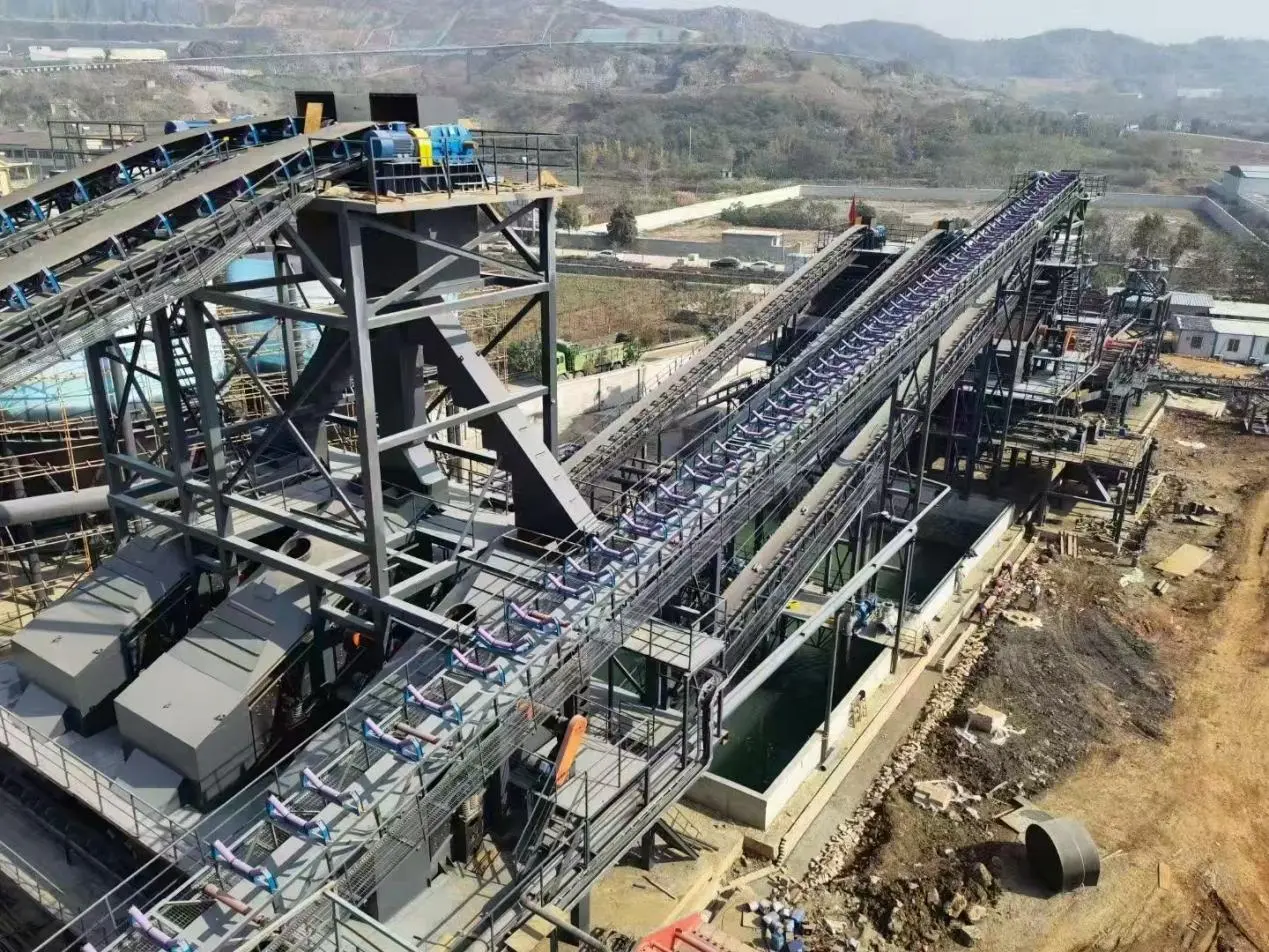

Sopivat teolliset sovellukset

1. Kaivoskuljetinjärjestelmät

Soveltuu maanalaisille ja avolouhoksisille hiilikaivoksille, jotka kuljettavat märkää kivihiililimaa, jauhetta ja mutaisia ​​mineraalimateriaaleja, joissa tapahtuu usein paluuhihnan tarttumista.

2. Irtotavarakuljetukset rannikkosatamissa

Suunniteltu mineraalijauheelle, rautamalmille, hiekalle ja muille bulkkimateriaaleille, joita kuljetetaan kosteissa meriympäristöissä, joissa on suolasumun korroosioriskiä.

3. Sementti-, metallurgia- ja lämpövoimateollisuus

Soveltuu tahmealle tuhkalle, klinkkerijäännökselle, uunikuonalle ja muille teollisuusmateriaaleille, jotka kerääntyvät helposti tavanomaisille palautusteloille.

4. Mineraalien käsittely- ja kiviainestehtaat

Soveltuu märän mudan, hiekkakiven ja mineraalien käsittelyn kuljetusjärjestelmiin, jotka vaativat jatkuvaa itsepuhdistuvaa suorituskykyä.

5. Kuljetinjärjestelmät, joissa on usein kiinnittymisongelmia

Ihanteellinen mille tahansa palautuskuljetinosalle, joka kärsii materiaalin kertymisestä, hihnan poikkeamasta, toistuvista puhdistustarpeista ja lyhyestä rullan käyttöiästä.

Miksi valita YUFENG?

Luotettava itsepuhdistuva kuljetinratkaisu ammattimaiselta valmistajalta

YUFENG Spiral Return Idler Roller yhdistää tarkan spiraalirakennetekniikan, todetun kokemuksen teollisista sovelluksista ja standardoidun tehtaan laadunvalvonnan. Suunniteltu tahmeiden materiaalien kuljetusympäristöihin, se auttaa eliminoimaan materiaalin kertymisen, vähentämään hihnan poikkeaman ongelmia ja minimoimaan suunnittelemattomia kuljettimen seisokkeja.

Tehtaan suora toimitus ja räätälöity tuki

Ammattimaisena kuljetinkomponenttien valmistajana YUFENG tarjoaa suoria tehdastoimituksia, räätälöityjä spesifikaatioita, teknistä konsultointia ja sovellusten sovituspalveluita maailmanlaajuisille irtotavarakuljettajien järjestelmäintegraattoreille.

Paranna kuljettimen luotettavuutta YUFENG:n avulla

Valitse YUFENG Idler Roller saavuttaaksesi automaattisen itsepuhdistuvan suorituskyvyn, luotettavan korroosiosuojan ja vakaan paluuhihnan toiminnan vaativiin teollisiin kuljetussovelluksiin.

FAQ

Q1: Mitä eroa on Smooth Return Idler- ja Spiral Return Idler Rollerin välillä?

Tavalliset tasaisesti palaavat joutopyörät tarjoavat vain perushihnan tuen. Tarttuvia materiaaleja voi kerääntyä helposti telan pinnalle, mikä aiheuttaa hihnan poikkeaman ja toistuvia puhdistustarpeita.

YUFENG Idler Roller käyttää kaksisuuntaista spiraalirakennetta poistamaan jatkuvasti jäännösmateriaaleja käytön aikana, pitäen hihnan kosketuspinnan puhtaana ja vähentäen materiaalin kertymisen aiheuttamia poikkeama-ongelmia.

Kysymys 2: Kuinka tarkistaa spiraalin palautusrullan laatu ennen ostamista?

Asiakkaiden tulee keskittyä kolmeen avainkohtaan:

1. Spiraalihitsauksen laatu

Kierreputki tulee hitsata tiukasti telan vaippaan, jotta vältytään löystymiseltä pitkäaikaisen käytön aikana.

2. Tiivistysrakenne

Luotettavan telan tulisi käyttää monikerroksista labyrinttitiivistystä yksinkertaisten pölyrenkaiden sijaan, jotta pöly ja vesi eivät vahingoita laakeria.

3. Korroosionestokäsittely

Kuumasinkityt telan vaipat tarjoavat paremman korroosionkestävyyden ulko-, kaivos- ja kosteissa teollisuusympäristöissä.

Q3: Mitä materiaaleja on saatavilla spiraalilentorakenteita varten?

1. Hiiliterässpiraalilento

Tarjoaa korkean kulutuskestävyyden ja iskunkestävyyden, sopii kaivostöihin, satamiin, sementtitehtaisiin ja muihin raskaisiin sovelluksiin.

2. Kumispiraalilento

Tarjoaa pehmeämmän hihnakosketuksen ja sopii kevyeen kuljetukseen. Sillä on kuitenkin alhaisempi kestävyys korkeita lämpötiloja ja voimakasta hankausta vastaan.

Ota yhteyttä YUFENGiin

Ota yhteyttä YUFENGiin saadaksesi teknisiä tietoja, räätälöityjä piirustuksia, näytetestejä ja tehtaan suoria hintoja Spiral Return Idler Roller -ratkaisuille.
