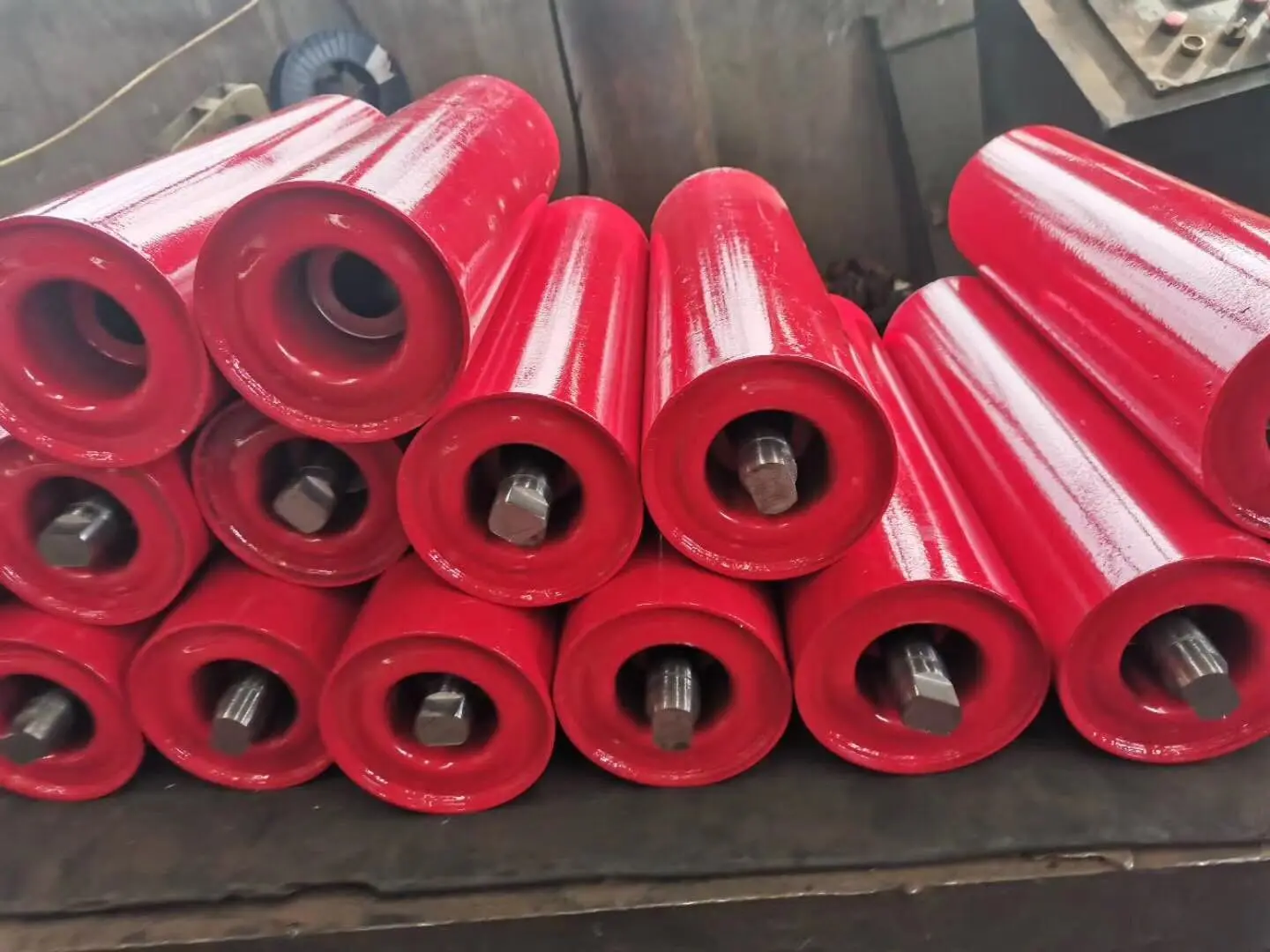

Samanpituinen kaareva tyhjäkäyntirulla

Tasapainoinen kuorman jakautuminen on YUFENG Equal Length Troughing Idler Rollerin ydinetu. Saatavana halkaisijaltaan 89–159 mm 400–2400 mm:n hihnaleveyksille. Sen kolme samanpituista rullaa tarjoavat symmetrisen hihnan tuen ja auttavat vähentämään epätasaista reunojen kulumista ja materiaalin roiskumista. Jokaiselle yksikölle tehdään pyörimis-, isku-, korroosio- ja tiivistystestit, ja saatavilla on CAD-piirustuksia ja näytetestejä.

Tuotteen määritelmä ja täydellinen YUFENG-valmistusprosessi

1. Samanpituinen kourujoukkorakenne

YUFENG Equal-Length Troughing Idler koostuu kolmesta samanpituisesta ja halkaisijaltaan samankokoisesta telasta, jotka on asennettu integroituun leimauskannattimeen. Yksi vaakasuora keskitela ja kaksi symmetristä kaltevaa sivurullaa muodostavat tasapainoisen koveran kantoprofiilin vakaalle irtotavaran kuljetukselle.

Verrattuna epätasapituisiin koururulliin, joissa käytetään lyhyempiä siipirullia, samanpituinen rakenne tarjoaa tasaisemman tuen kuljetinhihnalla. Tämä auttaa jakamaan kuorman tasaisemmin ja vähentää paikallista rasitusta, epätasaista hihnan kulumista ja mahdollista hihnan poikkeamaa, jotka johtuvat epäjohdonmukaisista telan mitoista.

2. Vahvistettu rakenne raskaaseen käyttöön

YUFENG käyttää saumattomia paksuseinäisiä Q235-teräsputkia, kiinteää hiiliteräksistä integroituja akseleita, vahvistettuja kylmäleimattuja kiinnikkeitä ja monikerroksisia labyrinttikomposiittikaksoisöljytiivisteitä. CNC-leikkaus, kaasusuojattu hitsaus ja sähköstaattinen korkean lämpötilan ruosteenestopinnoite levitetään mittatarkkuuden, rakenteellisen lujuuden ja korroosionkestävyyden parantamiseksi.

Joissakin halvoissa välirullissa käytetään 2,0–2,5 mm ohutseinäisiä putkia, jotka voivat muotoutua pitkittyneen raskaan kuormituksen alaisena, kun taas YUFENG Equal-Length Troughing Idlers käyttää 3,5 mm paksuja saumattomia teräsputkia. Erittäin tarkkoja kaksoistiivistettyjä 6204-, 6205- ja 6306-sarjojen laakereita on saatavana kuormitusvaatimusten mukaan.

3. Tarkka kierto ja vakaa juoksukyky

Kunkin telan säteittäistä juoksua ohjataan 0,5 mm:n sisällä, kun taas staattinen pyörimisvastus pidetään noin 1,5–2,5 N:ssa. Nämä valmistussäädöt auttavat saavuttamaan tasaisen pyörimisen, pienen kitkan ja alentamaan käyttömelua jatkuvan kuljetuksen aikana.

Vahvistettu rakenne soveltuu vaativiin ympäristöihin, joissa on korkea pölypitoisuus, korkea kosteus, mineraalilietteen roiskeet ja lievä happo- tai emäsaltistus, mikä tarjoaa vakaan tuen pitkäaikaiselle kuljettimen toiminnalle.

4. Räätälöidyt materiaalit eri sovelluksiin

Tavallisten tasapituisten teräsrullien lisäksi YUFENG tarjoaa erikoiskokoonpanoja, mukaan lukien kumieristeiset kulutusta kestävät rullat, UHMWPE-polymeerikorroosionestorullat ja ruostumattomasta teräksestä valmistetut akselivaihtoehdot.

Nämä kokoonpanot voidaan valita materiaalin hankauskyvyn, korroosio-olosuhteiden, kosteusaltistuksen ja kuljetinvaatimusten mukaan. Kaikille saapuville raaka-aineille tehdään kemiallisen koostumuksen ja mekaanisen lujuuden tarkastukset ennen tuotantoon siirtymistä tasaisen valmistuslaadun ylläpitämiseksi.

Aidot pitkän aikavälin kenttätestitiedot

1. Kuuden kuukauden maanalainen hiilikaivoksen kenttätesti

YUFENGin tekninen tiimi suoritti 6 kuukauden keskeytymättömän kenttäkäyttötestin Equal Length Troughing Idler Rollerille maanalaisessa hiilikaivoksessa arvioidakseen sen pitkän aikavälin suorituskykyä vaativissa kuljetusolosuhteissa. Testi kattoi jatkuvan käytön, laakerikuorman, tiivistyksen kestävyyden, hihnan suojauksen ja materiaalin roiskeiden hallinnan.

Testiympäristö:Maanalainen hiilikaivoksen tie, jonka pölypitoisuus on ≥1200 mg/m³, ympäristön lämpötila -10°C - +65°C ja 24 tunnin jatkuva kuljetustoiminta.

Yhden ryhmän laakerin kuorma:Enintään 2 800 kg, käsittelee raakahiilen, ryöstön ja sekamalmin bulkkimateriaalia.

2. Vahvistetut suorituskykytulokset

Käyttöikä:Koekäystöpyörille kertyi 32 600 vakaata käyntituntia, joiden kirjattu käyttöikä oli 3–5 kertaa pidempi kuin vertailussa käytetyt tavalliset ohutseinäiset epätasapituiset joutopyörät.

Tiivistyksen kestävyys:30 peräkkäisen päivän pölyn ja korkeapaineisen vesisuihkun kiertotestauksen jälkeen kaikki testinäytteet osoittivat nolla laakerin tukoksia ja nolla sisäistä voiteluaineen vuotoa.

Vyön suojaus:Tasapainotettu samanpituinen rullarakenne auttaa vähentämään yksipuolista reunakitkaa kuljetinhihnan ja rullien välillä ja pidentää hihnan kokonaisvaihtojaksoa jopa 40 % testatuissa olosuhteissa.

Materiaalivuoto:Normaalilla 35°:n kaukalokulmalla testattu tasapituinen välirullajärjestelmä saavutti mitatun vuotonopeuden 0,48 % verrattuna 3,2 %:iin rinnakkaisilla litteillä välipyörillä ja eripituisilla kaukaloiden välipyörillä samalla kuljetustilavuudella.

Täydellinen tuoteluokitus ja tekniset parametrit

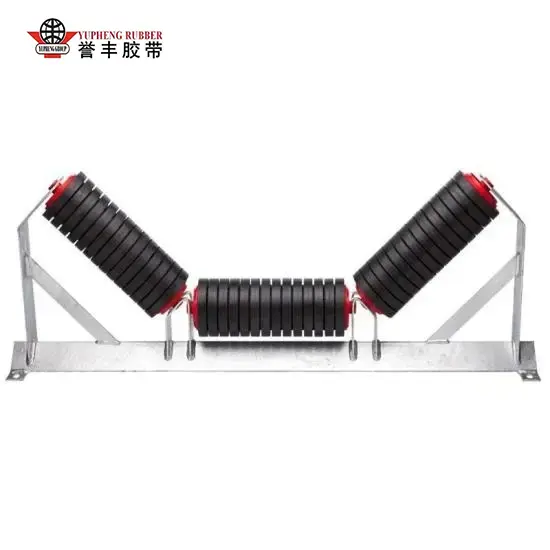

1. Normaali tasapituinen 3-telainen kaukalokuorauspyörä

Yleiskäyttöinen kokoonpano kaivos-, sementti-, vilja- ja muiden bulkkimateriaalien kuljetusjärjestelmiin. Vakiopohjakulmia ovat 20°, 30°, 35° ja 45°.

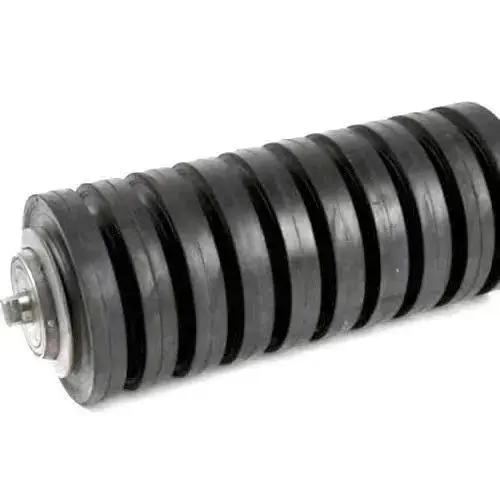

2. Samanpituinen iskupuskurin tyhjennysohjain

Nämä telat on suunniteltu lastaus- ja materiaalinsyöttöpisteisiin, ja niissä on paksu kumieriste, joka vaimentaa putoavan malmin iskuja ja vähentää suoraa iskua kuljetinhihnaan ja rullan rakenteeseen.

3. Samanpituinen automaattinen itsekohdistuva tyhjennysohjain

Varustettu poikkeamaa korjaavalla tukirakenteella, joka auttaa ohjaamaan kuljetinhihnaa takaisin normaaliin käyntiasentoonsa, mikä vähentää reunan kulumista ja mahdollisia hihnavaurioita.

4. UHMWPE Korroosionestorulla, jonka pituus on yhtä pitkä

Käyttää UHMWPE-polymeerirullarunkoa, jossa on ruostumattomasta teräksestä valmistettuja akselivaihtoehtoja syövyttävissä ympäristöissä, kuten kemiantehtaissa, suolapihoissa ja jätevedenkäsittelylaitoksissa, jotka ovat alttiina happo-, emäs- tai suolasumulle.

Standardi teknisten parametrien taulukko

Todelliset globaalit asiakasprojektitapaukset

1. Mongolian avolouhos hiilikaivosprojekti

12 km:n vuoren poikki kulkeva hiilikuljetinjärjestelmä, jossa oli 1 200 mm leveä raskaan kaluston hihna ja suunniteltu 2 000 tonnia tunnissa oleva kuljetuskapasiteetti, koki aiemmin ennenaikaisia ​​vikoja eripituisilla joutopyörillä noin 6 000 käyttötunnin jälkeen.

YUFENG toimitti räätälöityjä 35° vahvistettuja tiivisteitä Equal Length Troughing Idlers paksunnetuilla putkiseinämillä ja parannetulla labyrinttitiivisteellä. 18 kuukauden jatkuvan ulkokäytön jälkeen projektissa ei kirjattu nolla rullan vaihtoa ja nolla ilmoitettua telavikaa, kun taas kuukausittaiset huoltotyökustannukset pienenivät noin 65 %.

2. Kaakkois-Aasian rannikon malmin purkuterminaali

Projekti sisälsi jatkuvan ulkona tapahtuvan laivojen purkamisen ja varaston kuljetuksia rannikon ankarassa suola-sumukorroosiossa. YUFENG toimitti UHMWPE:n korroosionestorullat, jotka ovat yhtä pitkiä, joissa on ruostumattomasta teräksestä valmistetut sisäakselit.

Kahden vuoden jatkuvan käytön jälkeen toimitetuissa teloissa ei havaittu raportoitua ruosteeseen liittyvää vikaa tai laakerin tukkeutumista, mikä tarjosi luotettavaa tukea pitkäaikaiselle irtotavaran käsittelylle rannikolla.

3. Kotimainen sementtiklinkkerin tuotantolinja

Sementtiklinkkerin tuotantolinja, jonka päivittäinen kapasiteetti on 5 000 tonnia, vaati teloja korkean lämpötilan uunituhkan kuljetukseen ja erittäin hankaavien kiviainesten kuljetukseen. YUFENG toimitti kumieristeiset Equal Length Impact Troughing Idlers vähentämään iskuja ja hankaavia kosketuksia kuljetettavan materiaalin, telojen ja kuljetinhihnan välillä.

Räätälöity iskunkestävä konfiguraatio auttaa suojaamaan kuljetinhihnan pintaa, vähentämään epänormaalia kulumista ja pidentää kuljetusjärjestelmän toimintajaksoa.

Keskeiset kilpailuedut vs. tavalliset epätasa-pituiset markkinoiden tyhjäkäynnit

Sovellettavat teollisuusskenaariot

YUFENG Equal Length Troughing Idler Roller on suunniteltu irtotavaran kuljetusjärjestelmiin, jotka edellyttävät tasapainoista kuorman jakautumista, vakaata hihnatukea ja luotettavaa pitkäkestoista toimintaa. Erilaisia ​​rullamateriaaleja ja -kokoonpanoja voidaan valita työympäristön mukaan.

1. Kaivosteollisuus

Soveltuu avolouhoksisille hiilikaivoksille, maanalaisille rautamalmin, kultamalmin ja bauksiitin kuljetusjärjestelmille, jotka tukevat raskaan bulkkimateriaalin pitkän matkan kuljetusta vaativissa käyttöolosuhteissa.

2. Lämpövoimalaitokset

Käytetään hiilen syöttölinjoissa, kalkkikiven rikinpoistomateriaalin kuljetuksessa sekä kattilatuhkan ja kuonan kuljetusjärjestelmissä. Vahvistettu rullarakenne tukee jatkuvaa bulkkimateriaalin käsittelyä.

3. Rakennusmateriaaliteollisuus

Soveltuu sementtitehtaille, hiekka- ja kiviaineslouhoksille, soran käsittelylinjoille ja muihin sovelluksiin, joissa käytetään hankaavia bulkkimateriaaleja ja jatkuvaa kuljetusta.

4. Satamat ja irtolastiterminaalit

Suunniteltu hiilen, rautamalmin, viljan ja kemiallisten bulkkilastien lastaus-, purku- ja varastokuljetusjärjestelmiin. Ulkotiloihin ja kosteisiin ympäristöihin voidaan valita erilaisia ​​telamateriaaleja ja tiivistyskokoonpanoja.

5. Kemikaalien ja suolan tuotanto

UHMWPE-korroosionesto- ja tasapituisia kaarevia välipyöriä on saatavana sovelluksiin, jotka ovat alttiina hapoille, emäksille, suolasumulle ja muille syövyttäville olosuhteille, mukaan lukien kemiantehtaita, suolan tuotantolaitoksia ja niihin liittyviä materiaalinkäsittelyjärjestelmiä.

6. Viljanjalostusteollisuus

Vähän kuluvat ja elintarvikelaatuiset telavaihtoehdot sopivat vehnän, maissin, riisin ja muiden maatalouden bulkkimateriaalien varastointi- ja kuljetusjärjestelmiin, mikä tarjoaa tasaisen pyörimisen ja vakaan hihnan tuen.

Tehtaan ammattimainen vahvuus ja laadunvarmistus

YUFENG operoi standardoitua 20 000 m²:n automatisoitua tuotantopajaa, joka on varustettu yli 50:llä CNC-tarkkuuskäsittelylaitteistolla. Kuukausittainen tuotantokapasiteetti on jopa 80 000 kuljettimen joutopyörää ja 15 vuoden omistautunut valmistuskokemus, joten keskitymme luotettaviin rullaratkaisuihin kaivos-, sementti-, satamiin, sähköntuotantoon, maatalouteen ja muihin irtotavaran kuljetusaloihin.

1. Valmistuskyky

Tuotantojärjestelmämme yhdistää CNC-tarkkuuskäsittelyn, rullaputkien valmistuksen, akselin koneistuksen, hitsauksen, laakereiden kokoonpanon, tiivistyksen ja pintakäsittelyn. Tuotantokapasiteetti tukee sekä vakiotelatilauksia että räätälöityjä spesifikaatioita suuriin kuljetusprojekteihin.

2. Laatusertifikaatit ja vaatimustenmukaisuus

Rullatuotteemme valmistetaan valvotun laatujärjestelmän mukaisesti ja ne tukevat ISO 9001-, MT/T 821- ja CE-vaatimuksia. Kolmannen osapuolen tehdastarkastusraportit ja tuotteen suorituskyvyn testausasiakirjat voidaan toimittaa päteville asiakasprojekteille.

3. Viisivaiheinen laadunvalvonta

Laadunvalvontaprosessimme kattaa raaka-aineen saapumisen tarkastuksen, puolivalmiin hitsauslujuustestauksen, valmiin rullan pyörimisvastustestin, tiivistyksen ikääntymisen simulaation ja lopullisen pakkaustarkastuksen. Tämä monivaiheinen tarkastusjärjestelmä auttaa ylläpitämään tasaisen mittatarkkuuden, tiivistyskyvyn ja pyörimisvakauden kaikissa tuotantoerissä.

4. CAD-suunnittelu ja tekninen tuki

YUFENG tarjoaa ilmaisia ​​CAD-suunnittelupiirustuksia projektin yhteensovittamiseen, asennuksen vahvistukseen ja kuljetinrakenteen tarkistamiseen. Tekninen tiimimme voi suositella sopivaa rullan halkaisijaa, kourun kulmaa, laakerikokoonpanoa ja kannakkeen mittoja hihnan leveyden ja kuljetusolosuhteiden mukaan.

5. Näyte ja räätälöity tuotantopalvelu

Pienet koetilaukset voidaan tukea näytetoimituksella noin 7 päivässä tuotteen teknisistä tiedoista riippuen. Tavalliset massatuotantotilaukset vaativat yleensä 15–20 päivää, kun taas räätälöidyt tekniset tiedot ajoitetaan projektin vaatimusten ja tuotannon monimutkaisuuden mukaan.

6. Maailmanlaajuinen myynnin jälkeinen tuki

YUFENG tarjoaa teknistä etäohjausta rullan valintaan, asennukseen ja käyttöön. Päteviä suuria ulkomaisia ​​teollisuusprojekteja varten voimme myös tarjota paikan päällä sovitusapua auttaaksemme asiakkaita saavuttamaan luotettavan kuljettimen suorituskyvyn.

Muuntaminen

Etsitkö pitkäikäistä, vähän huoltoa vaativaa telaa päivittääksesi irtotavaran kuljetinjärjestelmäsi ja alentaaksesi pitkäaikaisia ​​käyttökustannuksia? Ota yhteyttä ammattitaitoiseen suunnittelutiimiimme heti hakeaksesi ilmaisia ​​tuotenäytteitä, saadaksesi räätälöityjä teknisiä piirustuksia ja tehtaan suoran tukkuhinnaston! Tarjoamme yhden luukun täydellisen kuljetinkomponenttien sovitusratkaisun kaikkiin materiaalinkäsittelyprojektiesi vaatimuksiin.

UKK-osio

1. K: Mitkä ovat tasapituisten välirullien tärkeimmät edut verrattuna epätasapituisiin välirulliin?

V: Samanpituiset kolme identtistä rullaamme mahdollistavat täysin tasapainoisen kuorman jakautumisen, eliminoivat yksipuolisen hihnan jännityksen ja reunan kulumisen, vähentävät materiaalin roiskeita ja pidentävät kuljetinhihnan käyttöikää huomattavasti. 35° on yleisin standardikulma, joka sopii useimpiin kaivos- ja sementtiteollisuusprojekteihin. 20° kevytkulmamalli sopii kevyeen viljan kuljetukseen, kun taas 45° syväkaukalomalli on suunniteltu suuren kapasiteetin bulkkikuljetuksiin. YUFENG voi säätää kiinnikkeen kaltevuuskulmaa täysin kuljettimen suunnittelupiirustuksen mukaan.

2. K: Voimmeko toimittaa samanpituisia korroosionestopyöriä suola- ja kemianteollisuuden tuotantolaitoksille?

V: Ehdottomasti. Tarjoamme kolme korroosionestoratkaisua: UHMWPE ei-metalliset polymeeriset tasapituiset välirullat, kumipäällysteiset kulutusta kestävät ruosteenestoteräkset ja räätälöidyt ruostumattomasta teräksestä valmistetut sisäpuoliset akselin välipyörät, jotka mukautuvat pitkäaikaisiin happo-, emäs- ja suolasumun syövyttäviin työympäristöihin.

3. K: Mikä on vähimmäistilausmäärä ja normaali toimitusaika?

 V: Näytekoetilauksen MOQ on 1 kappale; muodollisen joukkotilauksen MOQ on 100 sarjaa. Vakiovarastossa olevat tavanomaiset tasapituiset välirullat voidaan toimittaa 7 työpäivän kuluessa, kun taas räätälöidyt, ei-standardi samanpituiset kaareutuvat välirullat vaativat 15–20 päivän tuotantojakson.

4. K: Ovatko samanpituiset kaukaloiden välipyörät kansainvälisten teollisen muotoilun standardien mukaisia?

V: Kaikki valmiit tuotteet ovat täysin CEMA, ISO, MT/T 821 ja DIN maailmanlaajuisten teollisuusstandardien mukaisia, täydelliset viralliset testiraportit on liitetty rajat ylittävää vientiä varten.
